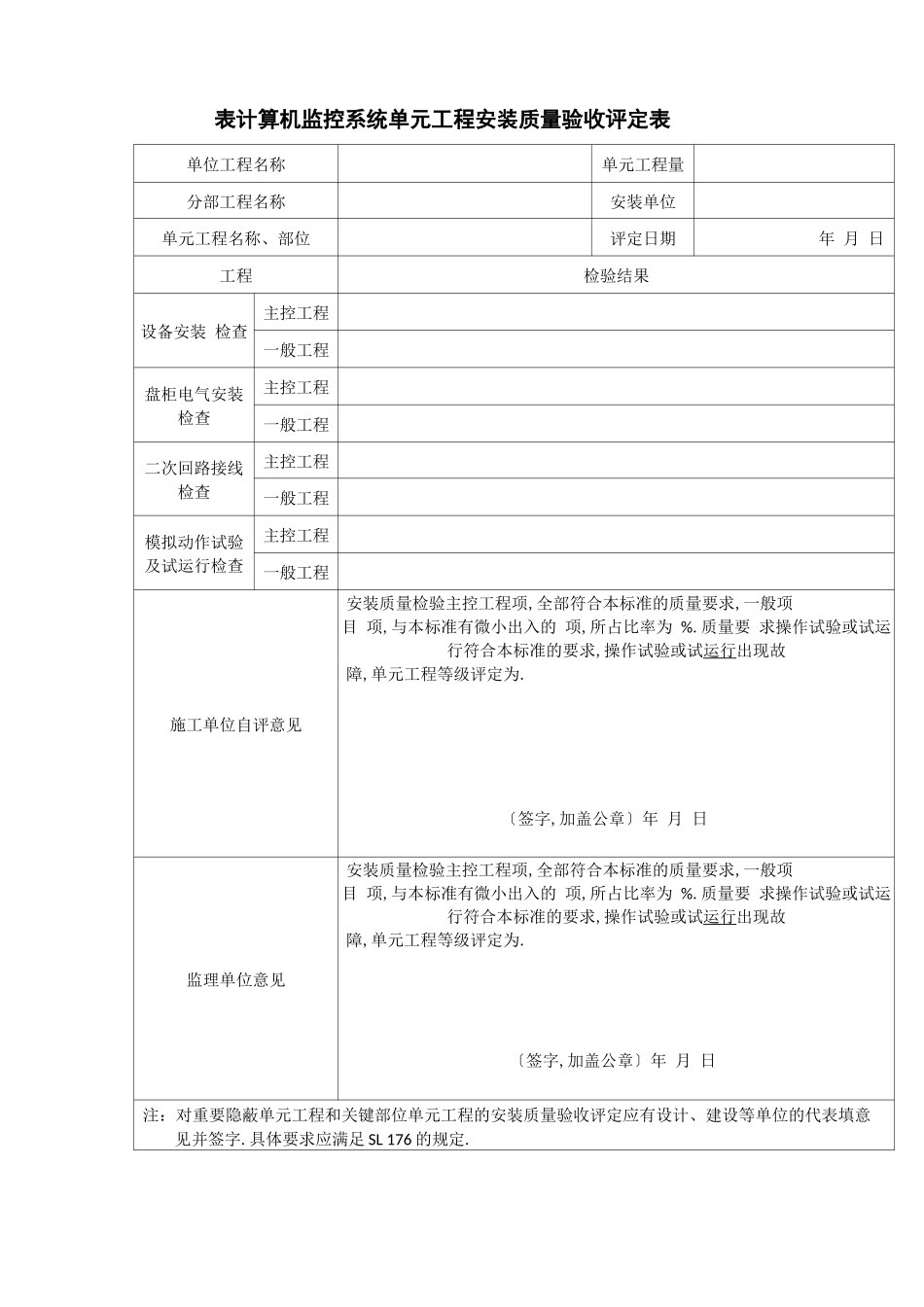

表计算机监控系统单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年 月 日工程检验结果设备安装 检查主控工程一般工程盘柜电气安装 检查主控工程一般工程二次回路接线 检查主控工程一般工程模拟动作试验 及试运行检查主控工程一般工程施工单位自评意见安装质量检验主控工程项,全部符合本标准的质量要求,一般项目 项,与本标准有微小出入的 项,所占比率为 %
质量要 求操作试验或试运行符合本标准的要求,操作试验或试运行出现故障,单元工程等级评定为
〔签字,加盖公章〕年 月 日监理单位意见安装质量检验主控工程项,全部符合本标准的质量要求,一般项目 项,与本标准有微小出入的 项,所占比率为 %
质量要 求操作试验或试运行符合本标准的要求,操作试验或试运行出现故障,单元工程等级评定为
〔签字,加盖公章〕年 月 日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意 见并签字
具体要求应满足 SL 176 的规定

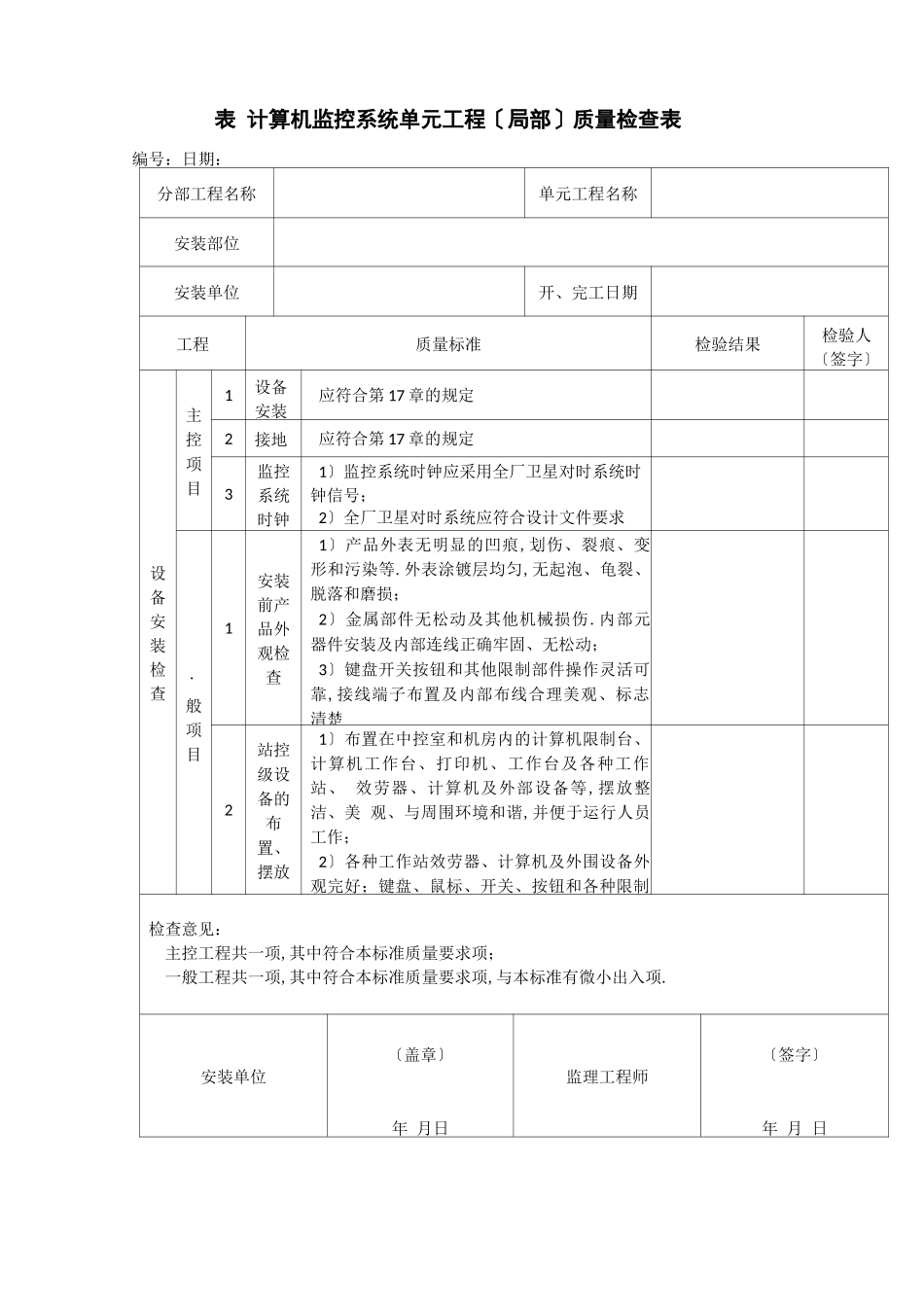

表 计算机监控系统单元工程〔局部〕质量检查表编号：日期：分部工程名称单元工程名称安装部位安装单位开、完工日期工程质量标准检验结果检验人 〔签字〕设 备 安 装 检 查主 控 项 目1设备安装应符合第 17 章的规定2接地应符合第 17 章的规定3监控 系统 时钟1〕监控系统时钟应采用全厂卫星对时系统时钟信号；2〕全厂卫星对时系统应符合设计文件要求
般 项 目1安装 前产 品外 观检 查1〕产品外表无明显的凹痕,划伤、裂痕、变 形和污染等
外表涂镀层均匀,无起泡、龟裂、 脱落和磨损；2〕金属部件无松动及其他机械损伤
内部元 器件安装及内部连线正确牢固、无松动；3〕键盘开关按钮和其他限制部件操作灵活可 靠,接线端子布置及内部布线合理美观、标志 清楚2站控 级设 备的 布置、 摆放1〕布置在中控室和机房内的计算
