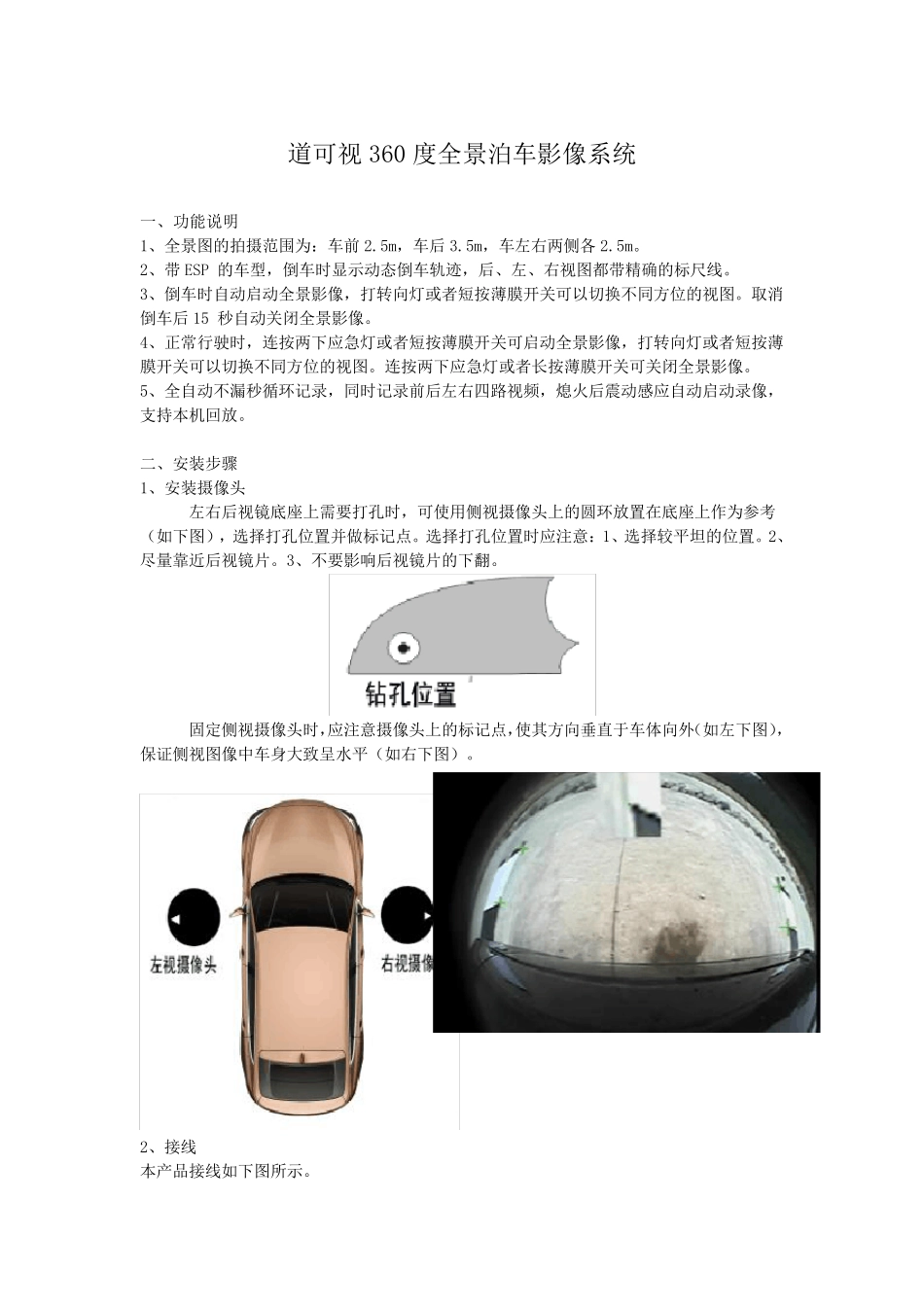

道可视360 度全景泊车影像系统 一、功能说明 1、全景图的拍摄范围为：车前 2
5m，车后 3
5m，车左右两侧各 2
2、带 ESP 的车型，倒车时显示动态倒车轨迹，后、左、右视图都带精确的标尺线
3、倒车时自动启动全景影像，打转向灯或者短按薄膜开关可以切换不同方位的视图
取消倒车后 15 秒自动关闭全景影像
4、正常行驶时，连按两下应急灯或者短按薄膜开关可启动全景影像，打转向灯或者短按薄膜开关可以切换不同方位的视图
连按两下应急灯或者长按薄膜开关可关闭全景影像
5、全自动不漏秒循环记录，同时记录前后左右四路视频，熄火后震动感应自动启动录像，支持本机回放
二、安装步骤 1、安装摄像头 左右后视镜底座上需要打孔时，可使用侧视摄像头上的圆环放置在底座上作为参考（如下图），选择打孔位置并做标记点
选择打孔位置时应注意：1、选择较平坦的位置
2、尽量靠近后视镜片
3、不要影响后视镜片的下翻
固定侧视摄像头时，应注意摄像头上的标记点，使其方向垂直于车体向外（如左下图），保证侧视图像中车身大致呈水平（如右下图）

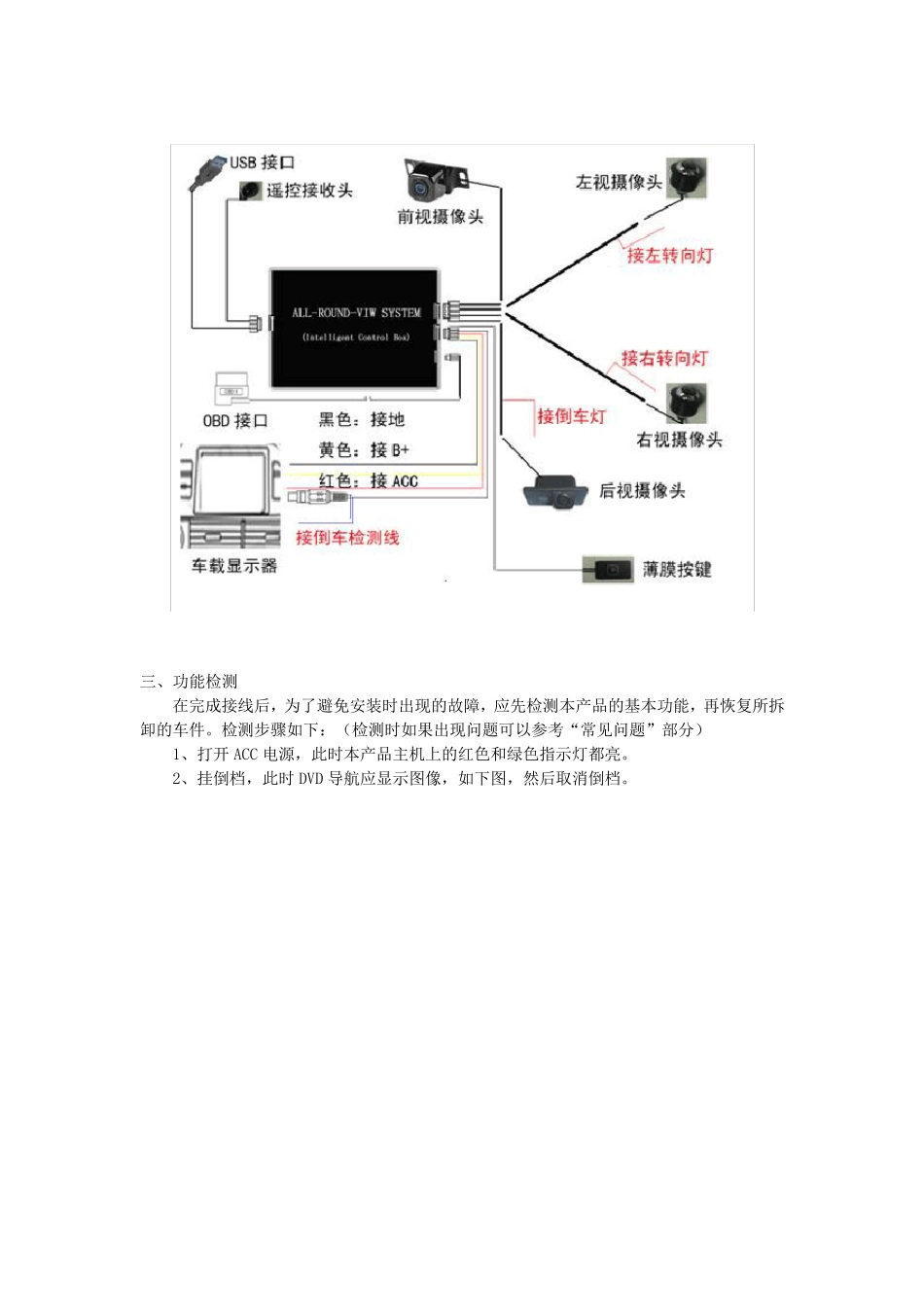

2、接 线 本产 品 接 线如下图所 示
三、功能检测 在完成接线后，为了避免安装时出现的故障，应先检测本产品的基本功能，再恢复所拆卸的车件
检测步骤如下：（检测时如果出现问题可以参考“常见问题”部分） 1、打开 ACC 电源，此时本产品主机上的红色和绿色指示灯都亮
2、挂倒档，此时DVD 导航应显示图像，如下图，然后取消倒档

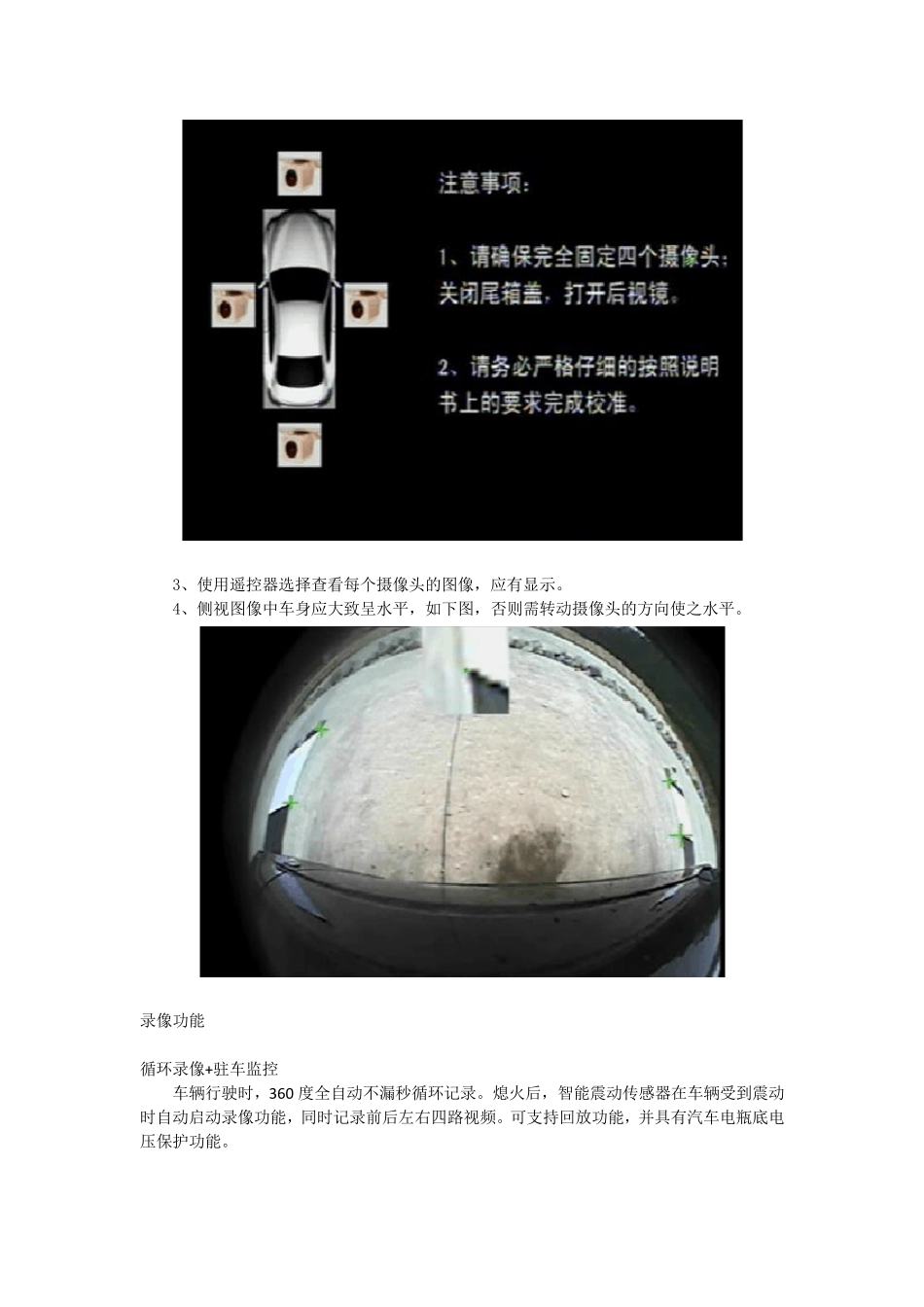

3、使用遥控器选择查看每个摄像头的图像，应有显示
4、侧视图像中车身应大致呈水平，如下图，否则需转动摄像头的方向使之水平
录像功能 循环录像+驻车监控 车辆行驶时，360 度全自动不漏秒循环记录
熄火后，智能震动传感器在车辆受到震动时自动启动录像功能，同时记录前后左右四路视频
可支持回放功能，并具有汽车电瓶底电压保护功能
