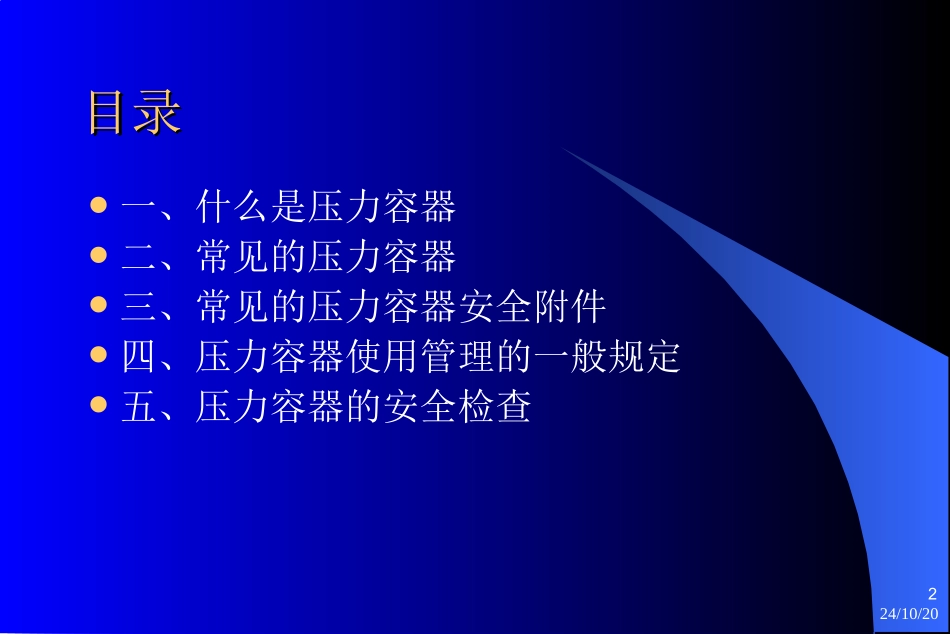

24/10/201压力容器基本知识压力容器基本知识24/10/202目录目录一、什么是压力容器二、常见的压力容器三、常见的压力容器安全附件四、压力容器使用管理的一般规定五、压力容器的安全检查24/10/203预备知识预备知识与压力容器有关的几个物理量：1.压力：本教材中未作说明时提到的压力一词均指物理学意义的“压强”，即物体表面单位面积上所承受的压力。压力的国际标准单位是Pa（帕斯卡）；工程常用单位是MPa（兆帕）；口语常用单位还有kgf/cm2（公斤）。1MPa=1×106Pa1kgf/cm2=1×105Pa2.温度：是表示物体冷热程度的物理量。以我们日常熟悉的℃（摄氏度）为单位。3.容积：表示容器盛装量大小的物理量。容积的国际标准单位是m3（立方米）；另有一个常用单位是L（升）。1m3=1000L24/10/204什么是压力容器什么是压力容器根据《特种设备安全监察条例》第八十八条第二款：压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），且压力与容积的乘积大于或者等于2.5MPa·L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于0.1MPa·L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱等。24/10/205压力容器分类：压力容器分类：1.按压力容器的设计压力p分为低压、中压、高压、超高压四个等级，具体划分如下：a)低压（代号L）0.1MPa≤p＜1.6MPa；b)中压（代号M）1.6MPa≤p＜10MPa；c)高压（代号H）10MPa≤p＜100MPa;d)超高压（代号U）p≥100MPa。2.按壳体承压方式，可分为内压容器和外压容器。3.按压力容器的设计温度分为低温容器(t≤-20)℃、常温容器(-20℃＜t＜450)℃和高温容器(t≥450)℃。4.按压力容器在生产工艺过程中的作用原理，分为反应容器、换热容器、分离容器、储存容器。5.根据《压力容器安全技术监察规程》，按压力容器的压力等级、品种、介质毒性程度和易燃介质的划分，可分为第一类压力容器、第二类压力容器；第三类压力容器。24/10/206常见的压力容器常见的压力容器1.固定式压力容器固定式压力容器是除气瓶以外数量最多的压力容器，品种繁多，往往多台连接在一起构成成套的系统。常见的空气压缩机的气包、储气罐、锅炉房的分汽缸、医院里的液氧罐、液化石油气站的储罐、化工厂的反应釜等均属于此类容器。2.移动式压力容器移动式压力容器数量较少，但流动性强，较难管理。3.气瓶气瓶数量庞大，流动性强，在今后相当长的一个阶段内都将是压力容器使用管理上一大难点。根据《气瓶安全监察规程》，气瓶从结构和介质特点可分为无缝气瓶、焊接气瓶、特种气瓶、溶解气体（吸附气体）气瓶以及机器设备上附属的瓶式压力容器。常用的无缝气瓶有氧气瓶、氮气瓶、氩气瓶等；焊接气瓶有氯气瓶、氨气瓶、二氧化碳气瓶等；特种气瓶包括车用气瓶、低温绝热气瓶、纤维缠绕气瓶和非重复充装气瓶；溶解乙炔气瓶是最常见的溶解气体气瓶。4.氧舱主要提供一个高压氧环境，用于特殊病人的治疗，一般只在医院里有。24/10/207空气压缩机空气压缩机24/10/208储储气气罐罐24/10/209液氨储罐液氨储罐24/10/201024/10/2011液液氮氮储储罐罐24/10/2012天然气球罐天然气球罐24/10/2013液化石油气储罐液化石油气储罐24/10/2014水水晶晶反反应应釜釜24/10/2015液化气体汽车罐车液化气体汽车罐车24/10/2016天然气拖车天然气拖车24/10/2017氧气瓶氧气瓶24/10/2018液氯气瓶液氯气瓶24/10/2019液氨气瓶液氨气瓶24/10/2020正在试充装的氩气瓶正在试充装的氩气瓶24/10/2021溶解乙炔气瓶溶解乙炔气瓶((溶解气瓶溶解气瓶))和和液化丙烷气瓶液化丙烷气瓶((焊接气瓶焊接气瓶))24/10/2022低温气瓶低温气瓶((特种气特种气瓶瓶))24/10/2023常见的压力容器安全附件常见的压力容器安全附件安全阀、爆破片、压力表、液面计、温度计等都是压力容器的安全附件，也是容器得以安全和经济运行所必需的构成部分。容器操作人员通过对这些附件和仪表的监视和操作来实现和控制压力...
