钢楼梯计算书VIP专享VIP免费

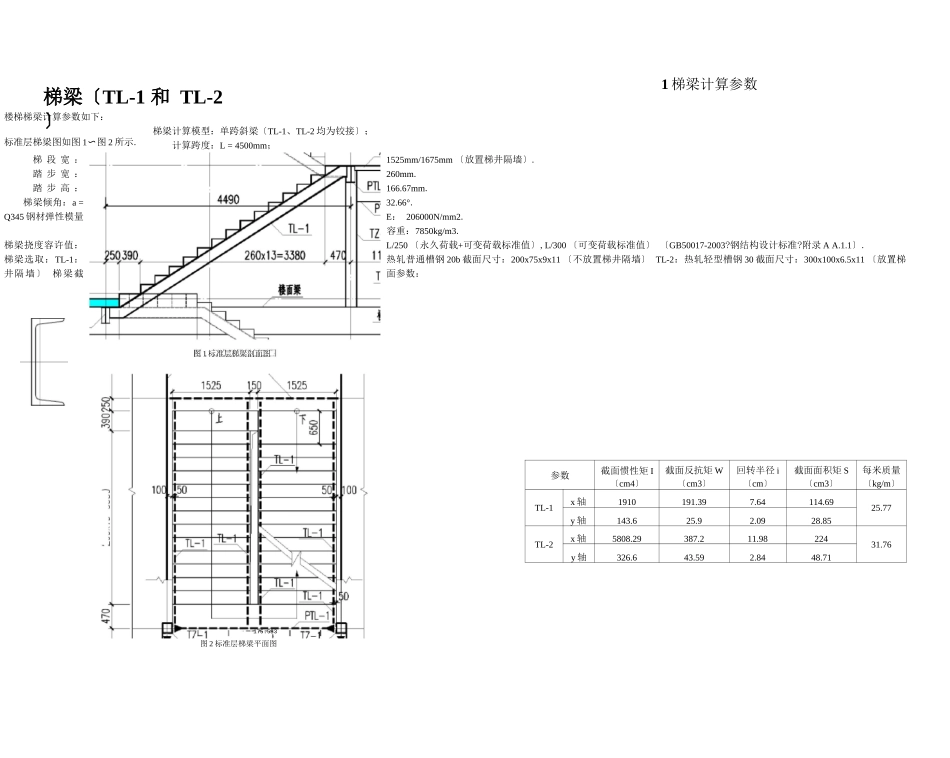

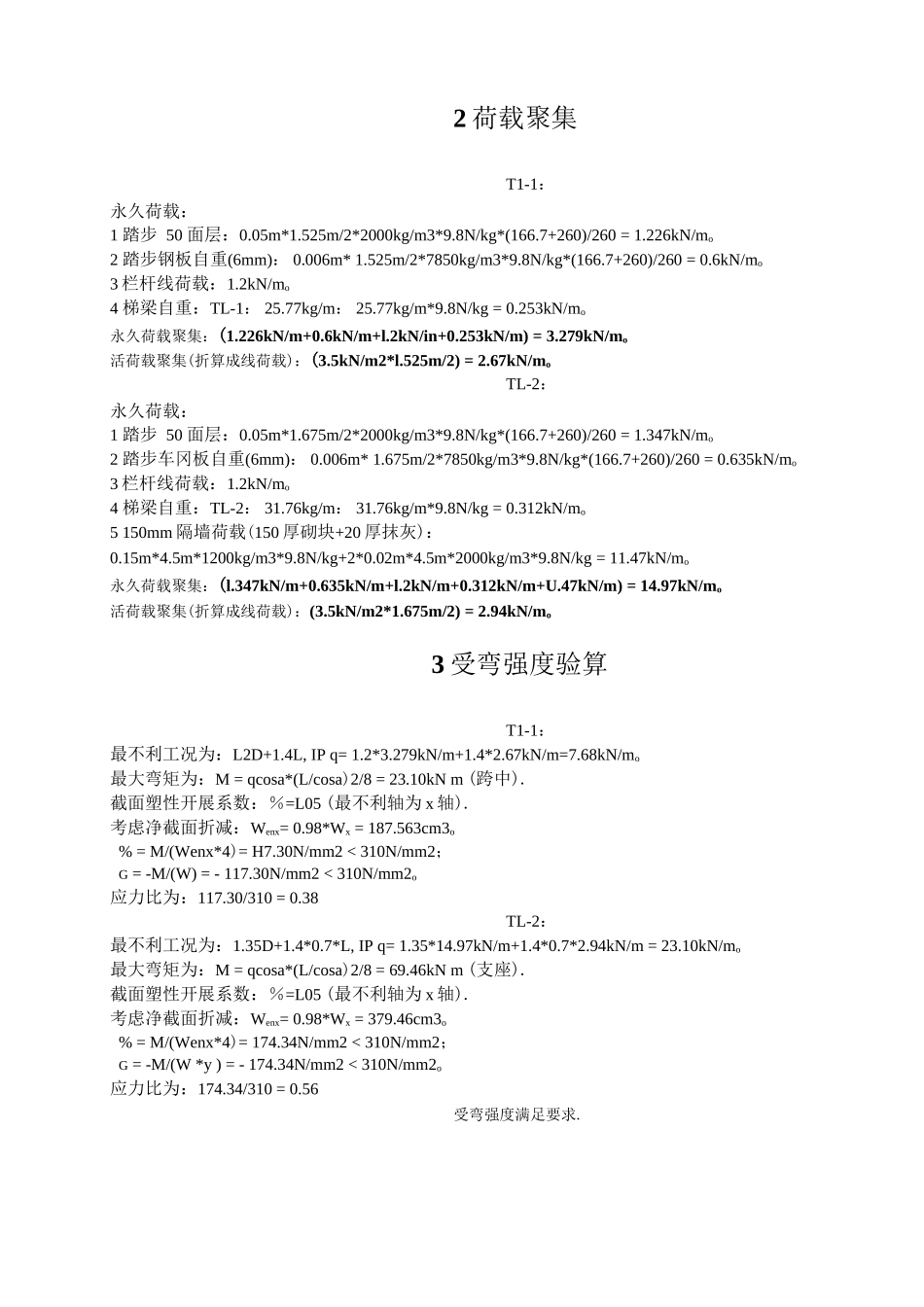

楼梯梯梁计算参数如下：梯梁计算模型：单跨斜梁〔TL-1、TL-2 均为铰接〕；计算跨度：L = 4500mm；梯 段 宽 ：1525mm/1675mm 〔放置梯井隔墙〕.踏 步 宽 ：260mm.踏 步 高 ：166.67mm.梯梁倾角：a = 32.66°.Q345 钢材弹性模量E： 206000N/mm2.容重：7850kg/m3.梯梁挠度容许值：L/250 〔永久荷载+可变荷载标准值〕,L/300 〔可变荷载标准值〕 〔GB50017-2003?钢结构设计标准?附录 A A.1.1〕.梯梁选取：TL-1：热轧普通槽钢 20b 截面尺寸：200x75x9x11 〔不放置梯井隔墙〕 TL-2：热轧轻型槽钢 30 截面尺寸：300x100x6.5x11 〔放置梯井隔墙〕 梯梁截面参数：标准层梯梁图如图 1图〜2 所示.梯梁〔TL-1 和 TL-2 〕图 1 标准层梯梁剖面图参数截面惯性矩 I 〔cm4〕截面反抗矩 W 〔cm3〕回转半径 i 〔cm〕截面面积矩 S 〔cm3〕每米质量 〔kg/m〕TL-1x 轴1910191.397.64114.6925.77y 轴143.625.92.0928.85TL-2x 轴5808.29387.211.9822431.76y 轴326.643.592.8448.71175.583图 2 标准层梯梁平面图1 梯梁计算参数2 荷载聚集T1-1：永久荷载：1 踏步 50 面层：0.05m*1.525m/2*2000kg/m3*9.8N/kg*(166.7+260)/260 = 1.226kN/mo2 踏步钢板自重(6mm)： 0.006m* 1.525m/2*7850kg/m3*9.8N/kg*(166.7+260)/260 = 0.6kN/mo3 栏杆线荷载：1.2kN/mo4 梯梁自重：TL-1： 25.77kg/m： 25.77kg/m*9.8N/kg = 0.253kN/mo永久荷载聚集：(1.226kN/m+0.6kN/m+l.2kN/in+0.253kN/m) = 3.279kN/mo活荷载聚集(折算成线荷载)：(3.5kN/m2*l.525m/2) = 2.67kN/moTL-2：永久荷载：1 踏步 50 面层：0.05m*1.675m/2*2000kg/m3*9.8N/kg*(166.7+260)/260 = 1.347kN/mo2 踏步车冈板自重(6mm)： 0.006m* 1.675m/2*7850kg/m3*9.8N/kg*(166.7+260)/260 = 0.635kN/mo3 栏杆线荷载：1.2kN/mo4 梯梁自重：TL-2： 31.76kg/m： 31.76kg/m*9.8N/kg = 0.312kN/mo5 150mm 隔墙荷载(150 厚砌块+20 厚抹灰)：0.15m*4.5m*1200kg/m3*9.8N/kg+2*0.02m*4.5m*2000kg/m3*9.8N/kg = 11.47kN/mo永久荷载聚集：(l.347kN/m+0.635kN/m+l.2kN/m+0.312kN/m+U.47kN/m) = 14.97kN/mo活荷载聚集(折算成线荷载)：(3.5kN/m2*1.675m/2) = 2.94kN/mo3 受弯强度验算T1-1：最不利工况为：L2D+1.4L, IP q= 1.2*3.279kN/m+1.4*2.67kN/m=7.68kN/mo最大弯矩为：M = qcosa*(L/cosa)2/8 = 23.10kN m (跨中).截面塑性开展系...
