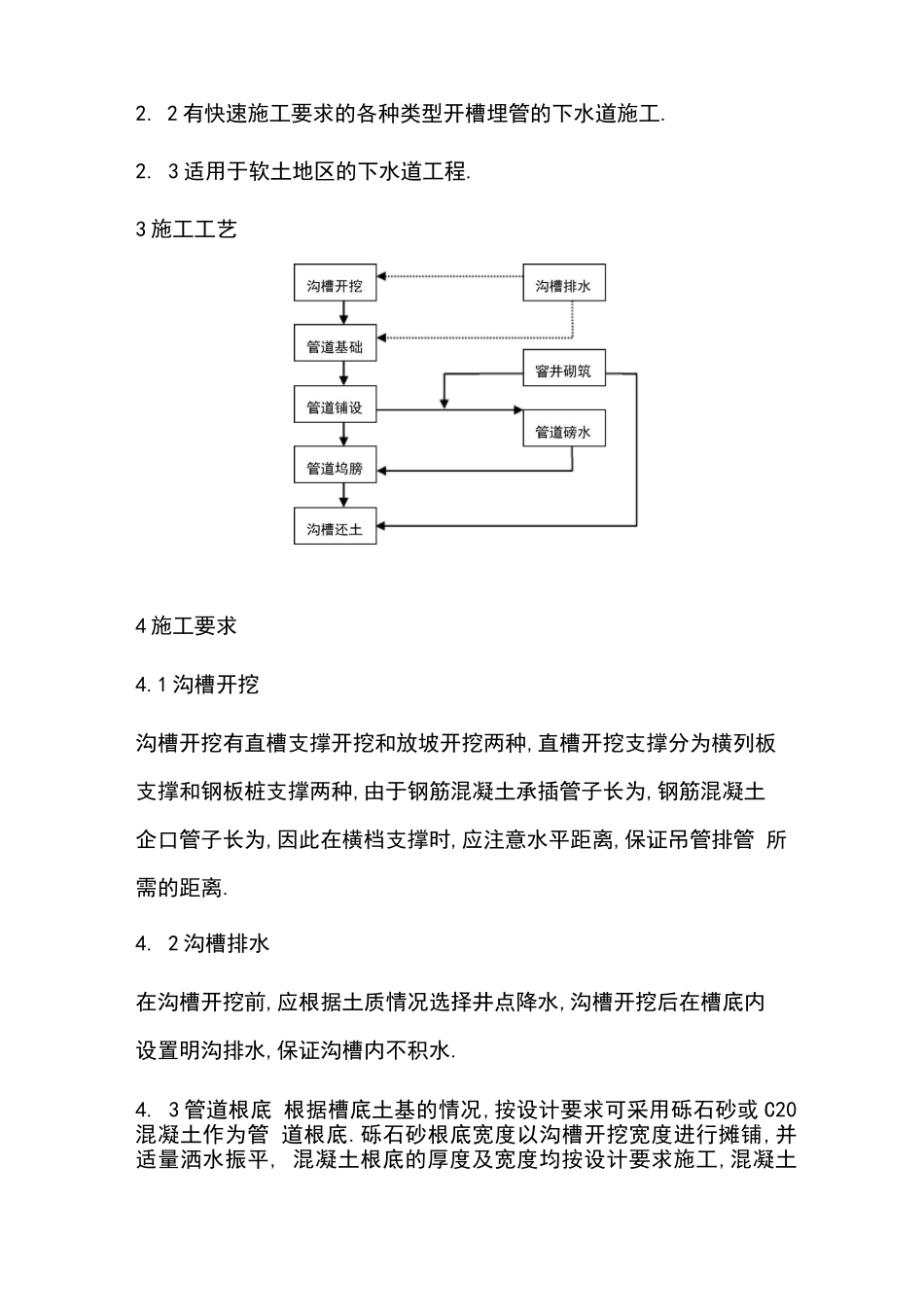

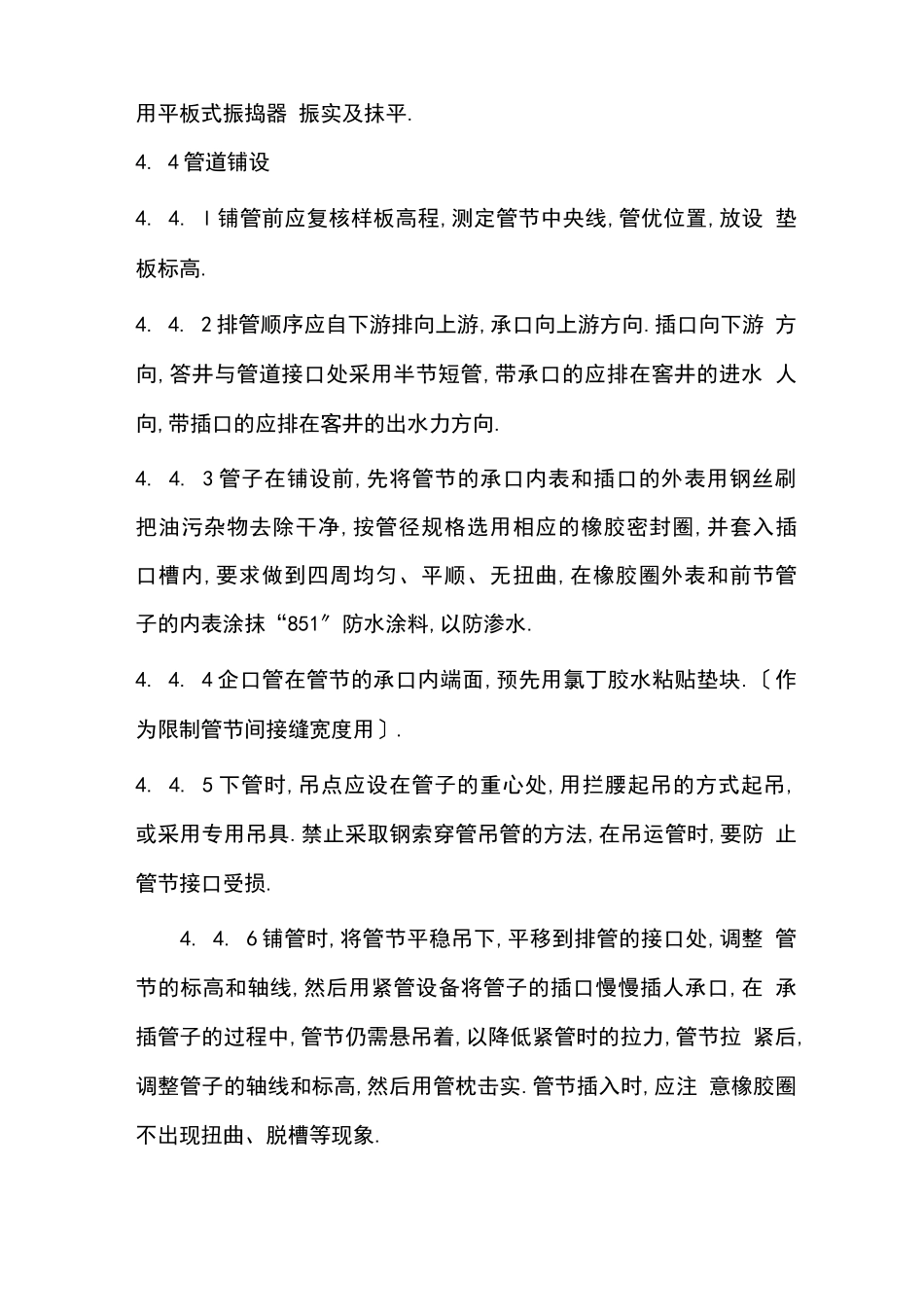

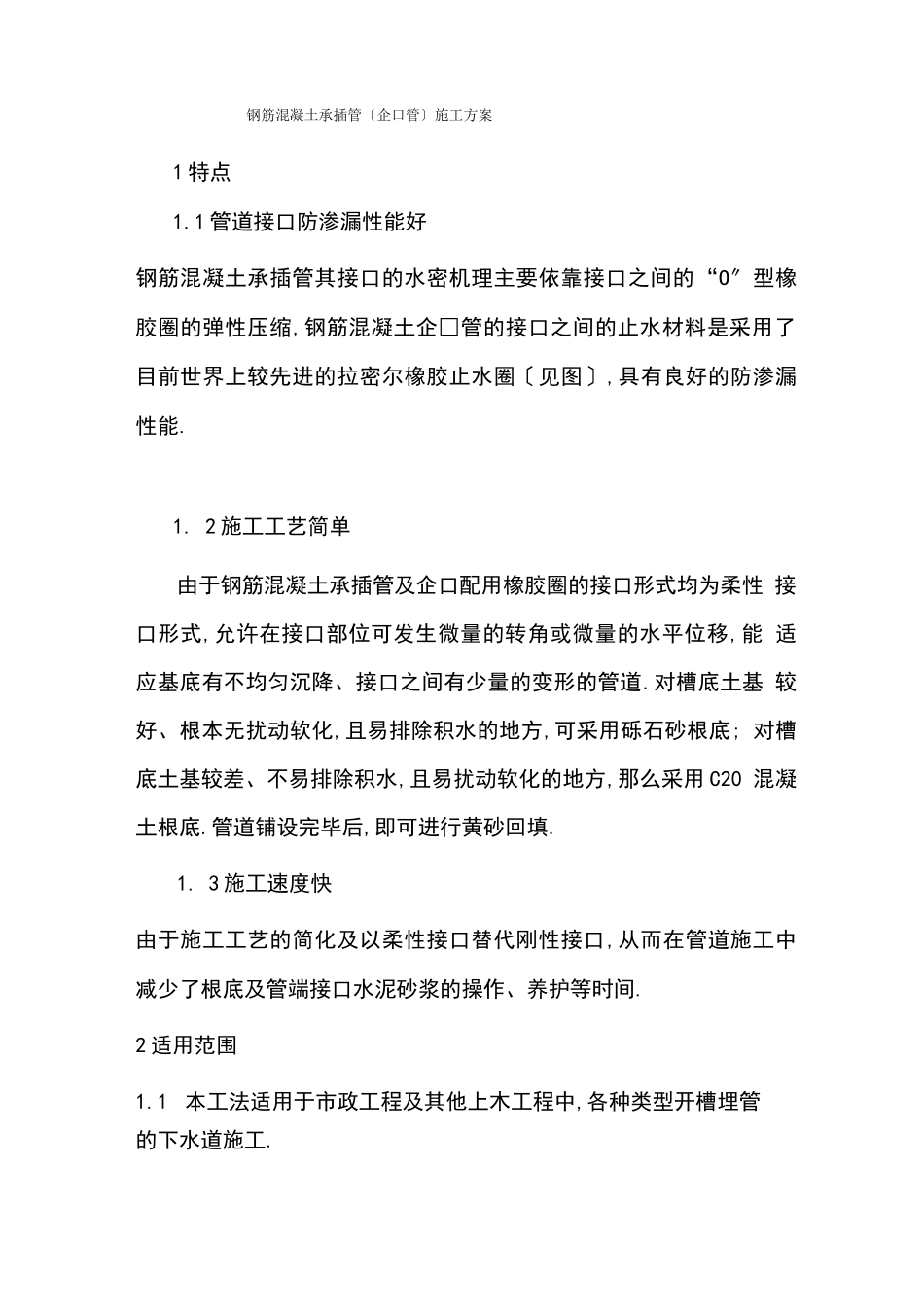

钢筋混凝土承插管〔企口管〕施工方案1 特点1.1 管道接口防渗漏性能好钢筋混凝土承插管其接口的水密机理主要依靠接口之间的“O〞型橡 胶圈的弹性压缩,钢筋混凝土企□管的接口之间的止水材料是采用了 目前世界上较先进的拉密尔橡胶止水圈〔见图〕,具有良好的防渗漏 性能.1. 2 施工工艺简单由于钢筋混凝土承插管及企口配用橡胶圈的接口形式均为柔性 接口形式,允许在接口部位可发生微量的转角或微量的水平位移,能 适应基底有不均匀沉降、接口之间有少量的变形的管道.对槽底土基 较好、根本无扰动软化,且易排除积水的地方,可采用砾石砂根底; 对槽底土基较差、不易排除积水,且易扰动软化的地方,那么采用 C20 混凝土根底.管道铺设完毕后,即可进行黄砂回填.1. 3 施工速度快由于施工工艺的简化及以柔性接口替代刚性接口,从而在管道施工中 减少了根底及管端接口水泥砂浆的操作、养护等时间.2 适用范围1.1 本工法适用于市政工程及其他上木工程中,各种类型开槽埋管的下水道施工.2. 2 有快速施工要求的各种类型开槽埋管的下水道施工.2. 3 适用于软土地区的下水道工程.3 施工工艺4 施工要求4.1 沟槽开挖沟槽开挖有直槽支撑开挖和放坡开挖两种,直槽开挖支撑分为横列板 支撑和钢板桩支撑两种,由于钢筋混凝土承插管子长为,钢筋混凝土 企口管子长为,因此在横档支撑时,应注意水平距离,保证吊管排管 所需的距离.4. 2 沟槽排水在沟槽开挖前,应根据土质情况选择井点降水,沟槽开挖后在槽底内 设置明沟排水,保证沟槽内不积水.4. 3 管道根底 根据槽底土基的情况,按设计要求可采用砾石砂或 C20混凝土作为管 道根底.砾石砂根底宽度以沟槽开挖宽度进行摊铺,并适量洒水振平, 混凝土根底的厚度及宽度均按设计要求施工,混凝土用平板式振捣器 振实及抹平.4. 4 管道铺设4. 4. l 铺管前应复核样板高程,测定管节中央线,管优位置,放设 垫板标高.4. 4. 2 排管顺序应自下游排向上游,承口向上游方向.插口向下游 方向,答井与管道接口处采用半节短管,带承口的应排在窖井的进水 人向,带插口的应排在客井的出水力方向.4. 4. 3 管子在铺设前,先将管节的承口内表和插口的外表用钢丝刷 把油污杂物去除干净,按管径规格选用相应的橡胶密封圈,并套入插 口槽内,要求做到四周均匀、平顺、无扭曲,在橡胶圈外表和前节管 子的内表涂抹“851〞防水涂料,以防渗水.4. 4. 4 企口管在管节的承口内端面,预先用氯丁胶水粘贴垫块.〔作 为限制管节间接...
