钢筋混凝土灌注桩施工工艺VIP专享VIP免费

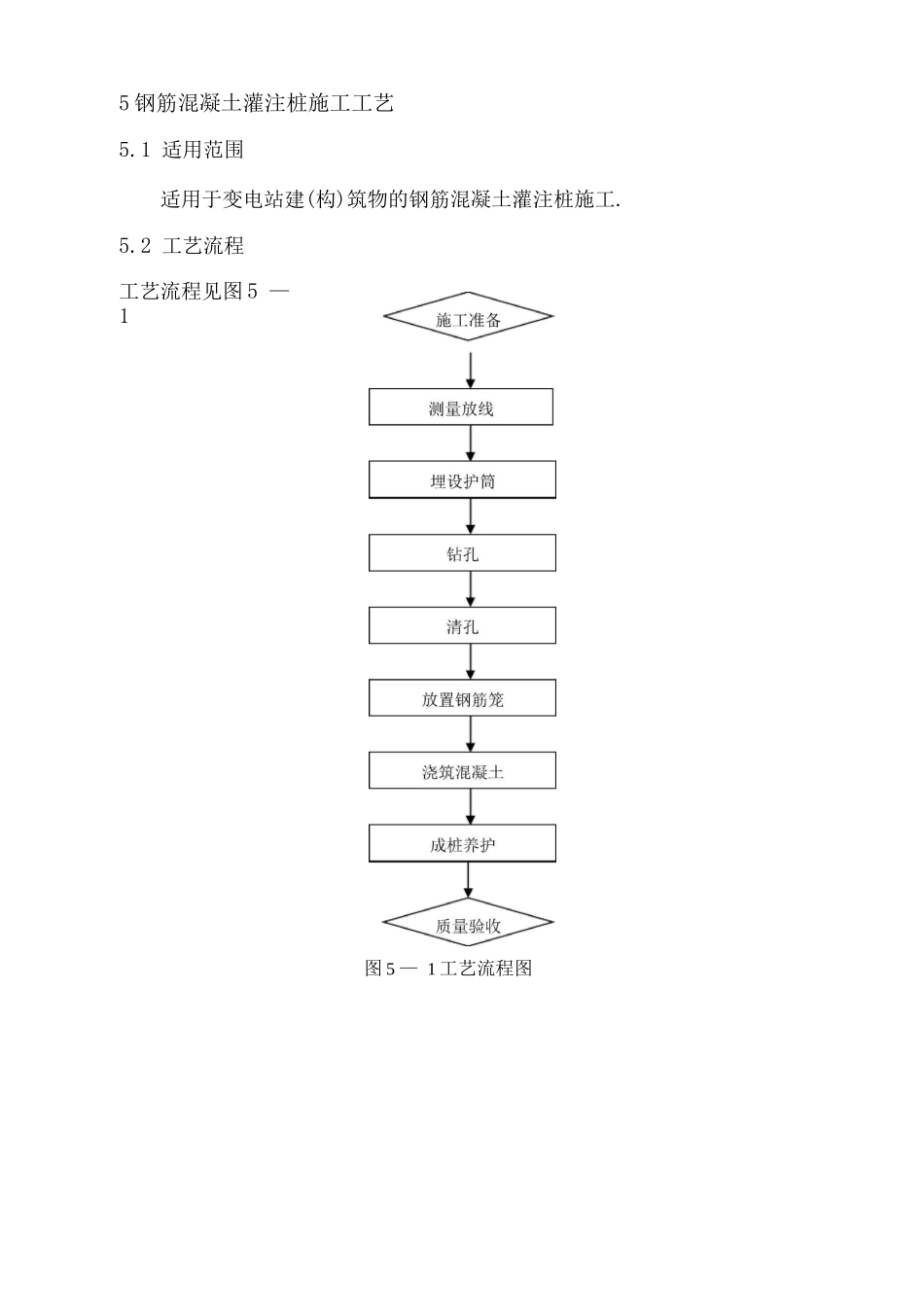

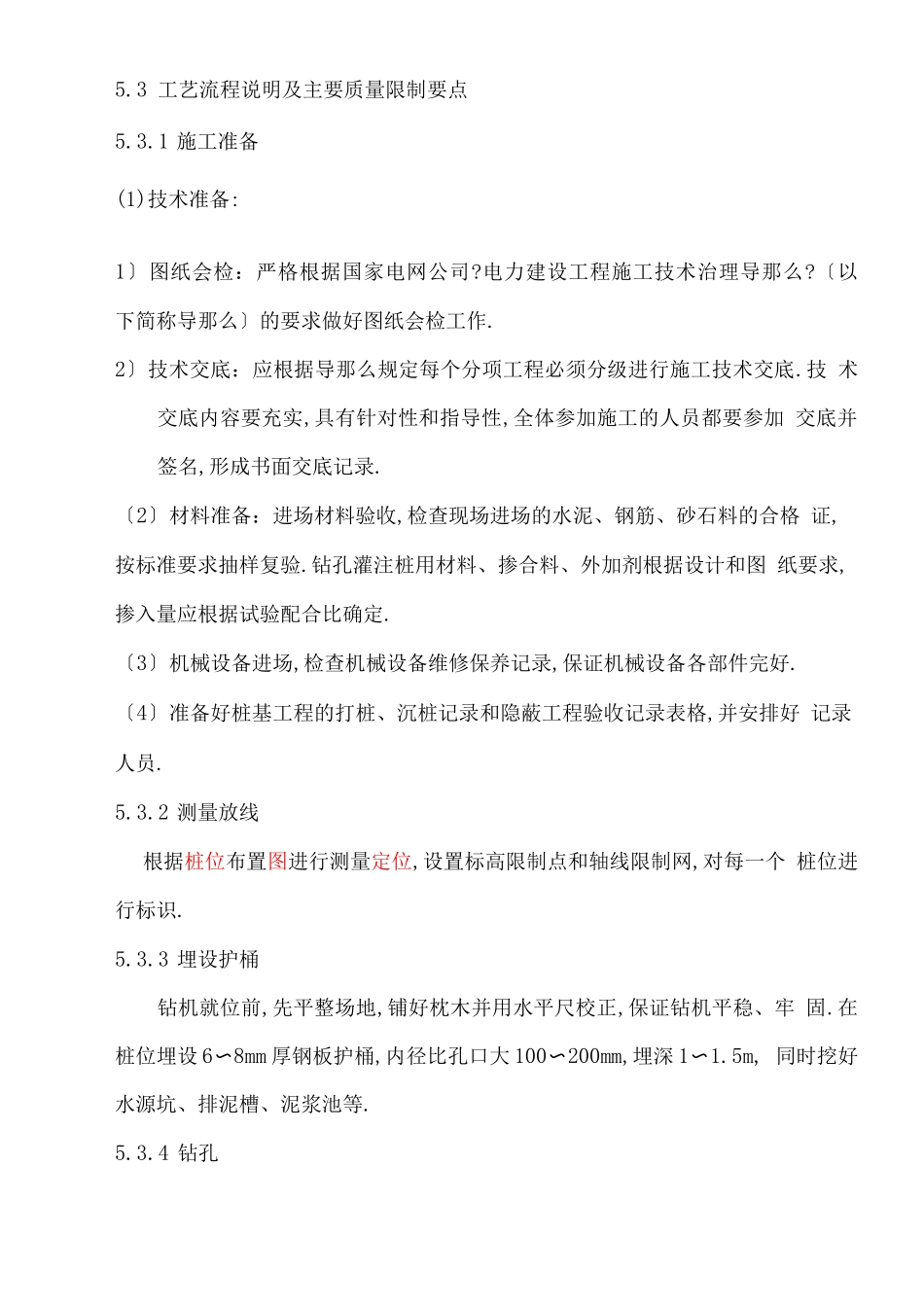

5 钢筋混凝土灌注桩施工工艺5.1 适用范围适用于变电站建(构)筑物的钢筋混凝土灌注桩施工.5.2 工艺流程工艺流程见图 5 — 1图 5 — 1 工艺流程图5.3 工艺流程说明及主要质量限制要点5.3.1 施工准备(1)技术准备:1〕图纸会检：严格根据国家电网公司?电力建设工程施工技术治理导那么?〔以 下简称导那么〕的要求做好图纸会检工作.2〕技术交底：应根据导那么规定每个分项工程必须分级进行施工技术交底.技 术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加 交底并签名,形成书面交底记录.〔2〕材料准备：进场材料验收,检查现场进场的水泥、钢筋、砂石料的合格 证,按标准要求抽样复验.钻孔灌注桩用材料、掺合料、外加剂根据设计和图 纸要求,掺入量应根据试验配合比确定.〔3〕机械设备进场,检查机械设备维修保养记录,保证机械设备各部件完好.〔4〕准备好桩基工程的打桩、沉桩记录和隐蔽工程验收记录表格,并安排好 记录人员.5.3.2 测量放线根据桩位布置图进行测量定位,设置标高限制点和轴线限制网,对每一个 桩位进行标识.5.3.3 埋设护桶钻机就位前,先平整场地,铺好枕木并用水平尺校正,保证钻机平稳、牢 固.在桩位埋设 6〜8mm 厚钢板护桶,内径比孔口大 100〜200mm,埋深 1〜1.5m, 同时挖好水源坑、排泥槽、泥浆池等.5.3.4 钻孔〔1〕钻孔灌注桩正式施工前应进行试成孔,以便选择适宜的成桩工艺.当需 提升灌注桩的单桩承载力时,可采用成桩后桩底/桩侧压浆的施工工艺,其单 桩承载力应采用静荷载试验确定.〔2〕钻孔灌注桩以泥浆护壁成孔时,钻孔内泥浆面应始终保持高于地下水位 以上.泥浆宜选用塑性指数高粘性土制备,或选用膨润土,必要时添加外加剂 提升泥浆的性能.5.3.5 清孔〔1〕当灌注桩孔深到达要求后,立即进行第一次清孔〔见爵一 2〕.在下放钢 筋笼及导管安装完毕后,灌注混凝土之前,应进行第二次清孔,对以下工程进 行检查：1〕清孔后的泥浆密度和孔径.2〕二次清孔沉渣允许厚度.图 5 — 2 灌注桩的清孔5.3.6 钢筋笼制作、放置〔1〕钻孔灌注桩钢筋笼的制作应符合设计图纸的要求〔见图 5 — 3〕,主筋净距 应大于混凝土粗骨料粒径 3 倍以上；增强箍筋宜设在箍筋外侧,主筋一般不设 弯钩；钢筋笼的内径应比导管接头外径大 100mm 以上.〔2〕钢筋笼的焊接搭接长度应根据标准要求,焊条根据钢筋材质合理选用.图 5 — 3 灌注桩的钢筋笼制作〔3〕钢筋笼的安放应吊直扶稳,对准桩孔中央,缓慢放下〔见图...
