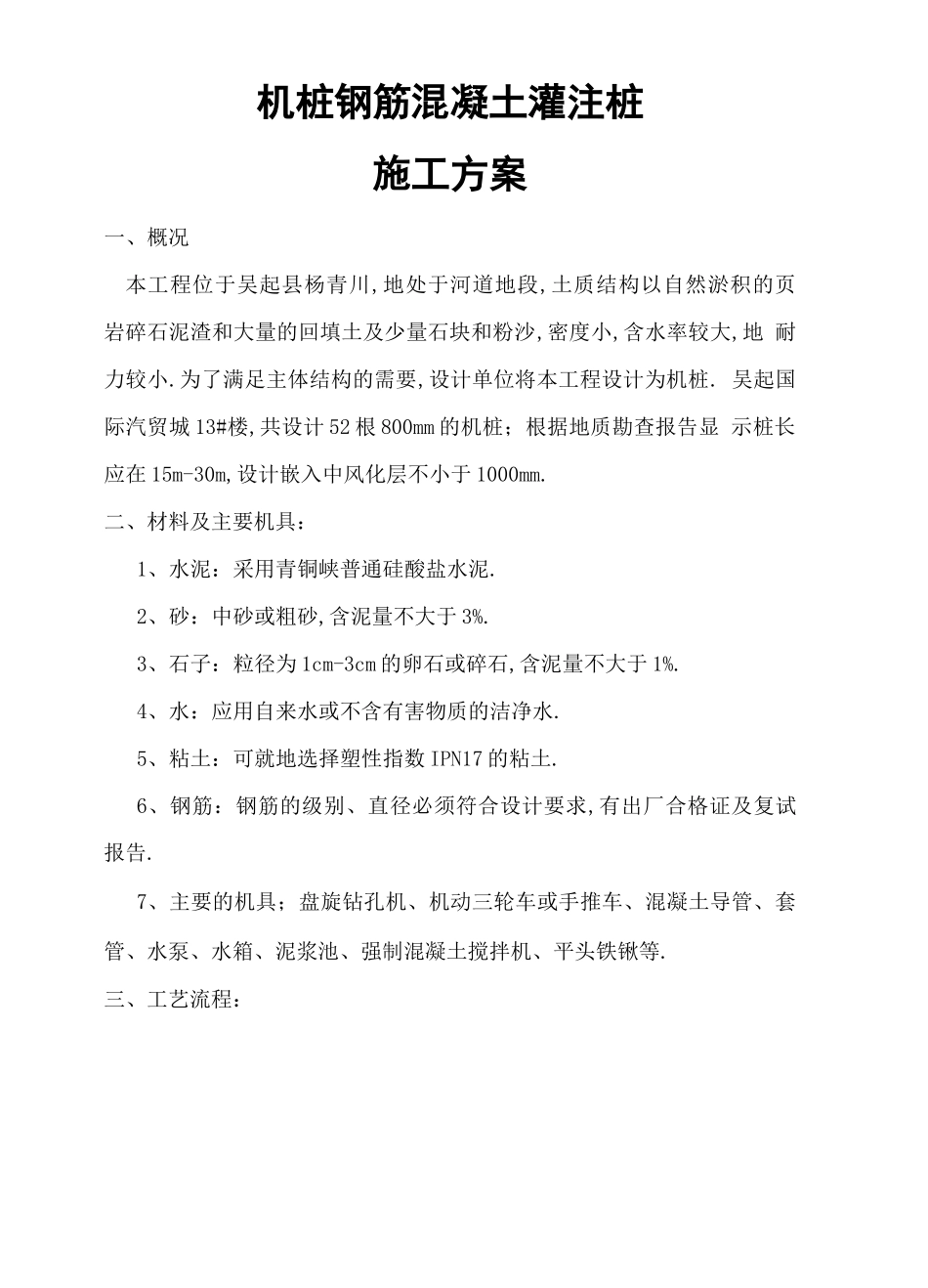

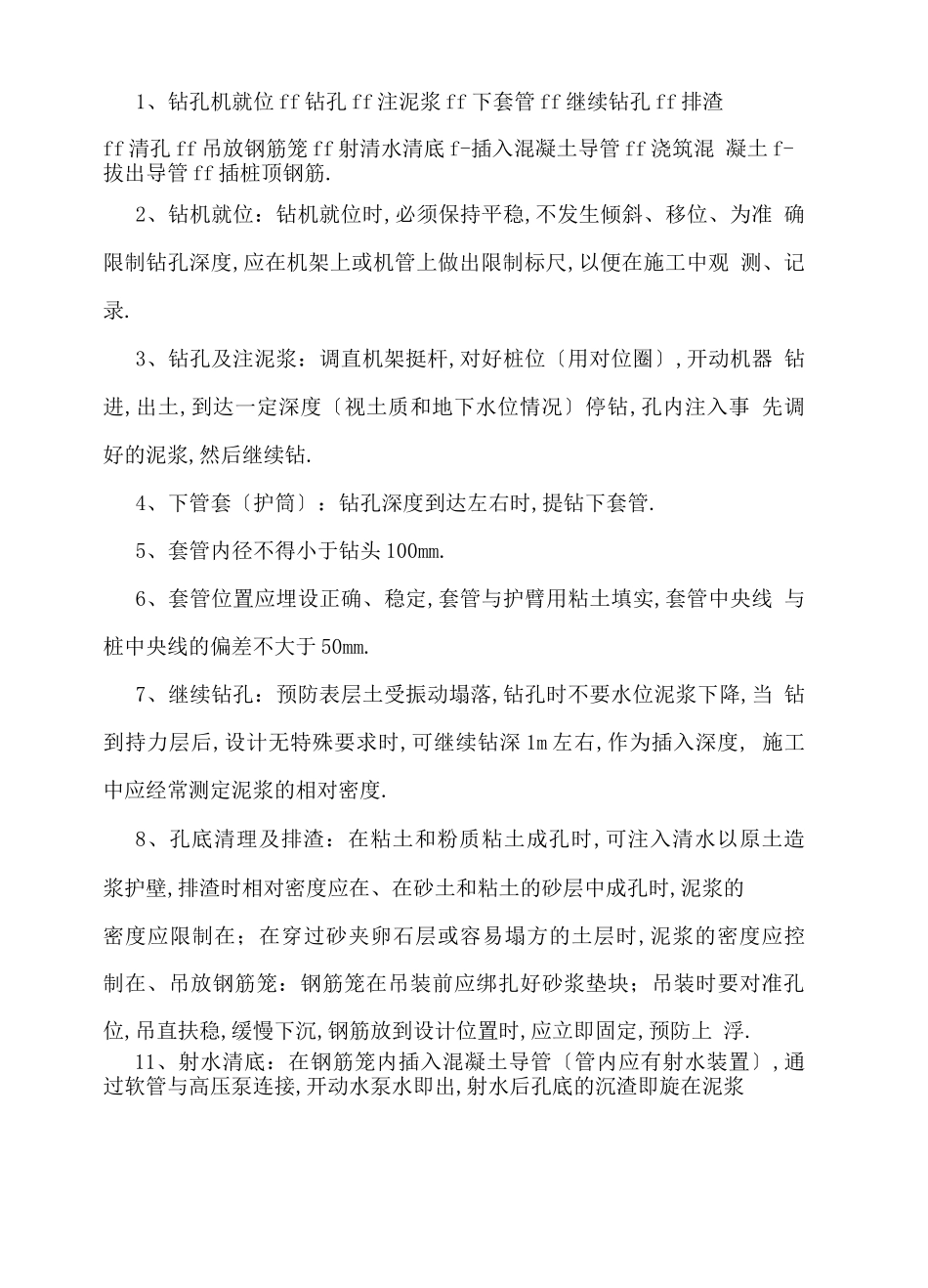

钢筋混凝土灌注桩施工方案Final revision by standardization team on December 10, 2021PERSONAL RESUME机桩钢筋混凝土灌注桩施工方案一、概况本工程位于吴起县杨青川,地处于河道地段,土质结构以自然淤积的页 岩碎石泥渣和大量的回填土及少量石块和粉沙,密度小,含水率较大,地 耐力较小.为了满足主体结构的需要,设计单位将本工程设计为机桩. 吴起国际汽贸城 13#楼,共设计 52 根 800mm 的机桩；根据地质勘查报告显 示桩长应在 15m-30m,设计嵌入中风化层不小于 1000mm.二、材料及主要机具：1、水泥：采用青铜峡普通硅酸盐水泥.2、砂：中砂或粗砂,含泥量不大于 3%.3、石子：粒径为 1cm-3cm 的卵石或碎石,含泥量不大于 1%.4、水：应用自来水或不含有害物质的洁净水.5、粘土：可就地选择塑性指数 IPN17 的粘土.6、钢筋：钢筋的级别、直径必须符合设计要求,有出厂合格证及复试 报告.7、主要的机具；盘旋钻孔机、机动三轮车或手推车、混凝土导管、套 管、水泵、水箱、泥浆池、强制混凝土搅拌机、平头铁锹等.三、工艺流程：1、钻孔机就位 ff 钻孔 ff 注泥浆 ff 下套管 ff 继续钻孔 ff 排渣ff 清孔 ff 吊放钢筋笼 ff 射清水清底 f-插入混凝土导管 ff 浇筑混 凝土 f-拔出导管 ff 插桩顶钢筋.2、钻机就位：钻机就位时,必须保持平稳,不发生倾斜、移位、为准 确限制钻孔深度,应在机架上或机管上做出限制标尺,以便在施工中观 测、记录.3、钻孔及注泥浆：调直机架挺杆,对好桩位〔用对位圈〕,开动机器 钻进,出土,到达一定深度〔视土质和地下水位情况〕停钻,孔内注入事 先调好的泥浆,然后继续钻.4、下管套〔护筒〕：钻孔深度到达左右时,提钻下套管.5、套管内径不得小于钻头 100mm.6、套管位置应埋设正确、稳定,套管与护臂用粘土填实,套管中央线 与桩中央线的偏差不大于 50mm.7、继续钻孔：预防表层土受振动塌落,钻孔时不要水位泥浆下降,当 钻到持力层后,设计无特殊要求时,可继续钻深 1m 左右,作为插入深度, 施工中应经常测定泥浆的相对密度.8、孔底清理及排渣：在粘土和粉质粘土成孔时,可注入清水以原土造 浆护壁,排渣时相对密度应在、在砂土和粘土的砂层中成孔时,泥浆的密度应限制在；在穿过砂夹卵石层或容易塌方的土层时,泥浆的密度应控 制在、吊放钢筋笼：钢筋笼在吊装前应绑扎好砂浆垫块；吊装时要对准孔 位,吊直扶稳,缓慢下沉,钢筋放到设计位置时,应立即固定,预防上 浮.11、射水清底：在钢筋...
