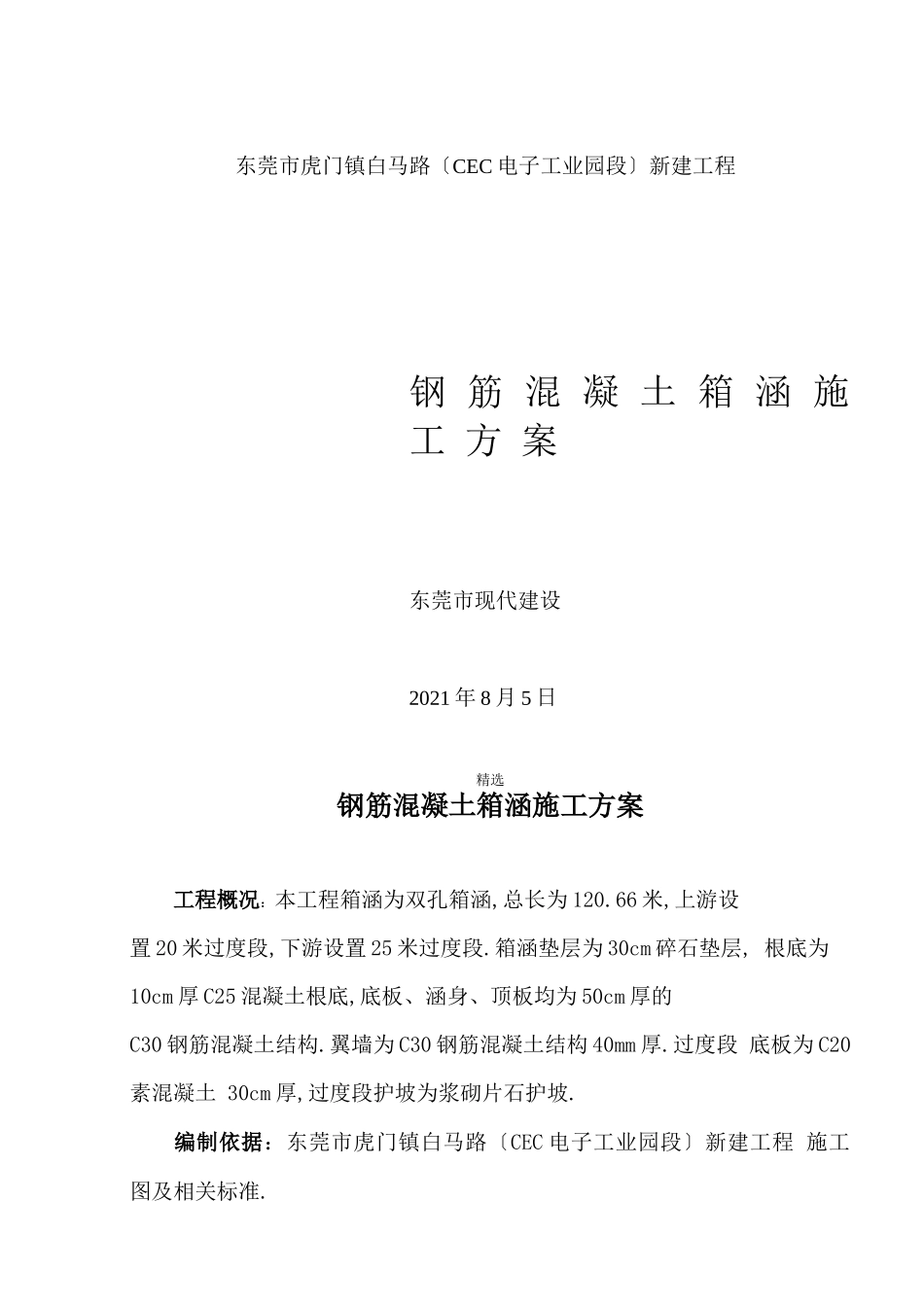

东莞市虎门镇白马路〔CEC 电子工业园段〕新建工程钢 筋 混 凝 土 箱 涵 施 工 方 案东莞市现代建设2021 年 8 月 5 日精选钢筋混凝土箱涵施工方案工程概况：本工程箱涵为双孔箱涵,总长为 120.66 米,上游设置 20 米过度段,下游设置 25 米过度段.箱涵垫层为 30cm 碎石垫层, 根底为10cm 厚 C25 混凝土根底,底板、涵身、顶板均为 50cm 厚的C30 钢筋混凝土结构.翼墙为 C30 钢筋混凝土结构 40mm 厚.过度段 底板为 C20素混凝土 30cm 厚,过度段护坡为浆砌片石护坡.编制依据：东莞市虎门镇白马路〔CEC 电子工业园段〕新建工程 施工图及相关标准.〔一〕测量与放样1、用全站仪放出箱涵中央线和道路中央线,用水准仪测出地面高 程.2、核对设计提供地质资料,决定开挖坡度,排水方案和支护方案, 定出开挖范围.3、根椐箱涵中央线和道路中央线用全站仪,钢尺放出基坑底线和基 坑上口开挖线.把中央桩和开挖边线用全站仪引出护桩.〔二〕根底施工1、基坑开挖〔1〕基坑开挖边坡,坡度采用 1： 0.5.基底四周设 0.5 米宽排水沟和 0.5 米宽工作面.〔2〕基坑采用人工配合挖掘机进行开挖,挖掘机开挖基坑,挖至距坑底 10cm 时,报请监理工程师,将地基承载力检测部位挖至 设计标高进行检测,地基承载力符合要求后,人工按设计标高清理精选 基坑,在基底四周人工挖排水沟,挖至标高的基坑,及时检查基坑 尺寸、高程,符合要求后,立即进行下道工序施工.2、碎石垫层施工基坑开挖完成后,铺筑 30cm 厚碎石垫层,分两层填筑,用压路 机压实,压实度到达 96%以上.3、垫层混凝土施工〔1〕垫层支模采用木模板,短钢筋打入碎石垫层固定.模板安 装位置、平面尺寸、轴线偏位、相邻模板高差满足设计和施工技术 标准及 JTJ041-2000?公路桥涵施工技术标准?相关要求.经现场 技术人员自检合格后,上报监理工程师检验,验收合格后进行混凝 土浇筑.〔2〕混凝土浇筑：当混凝土到现场时,检查其坍落度、均匀性 等指标,合格前方可使用.垫层采用 C20 混凝土,混凝土采用商品混凝土.采用平板振动器 振捣实,浇筑完成后先用刮杠刮平,再用木抹子搓平.〔3〕试件制取：混凝土施工中,按施工标准及质量检验评定 标准相关要求,每工作班制取 2 组混凝土试件,同时多制取 1-2 组 标养.〔4〕混凝土养生：混凝土外表二次压光以后及时用土工布覆 盖,洒水养生,养护过程中,基坑四周开挖排水沟,预防雨水进入 基坑内.〔5〕模板撤除：模板撤除在混凝土强度到达 80...
