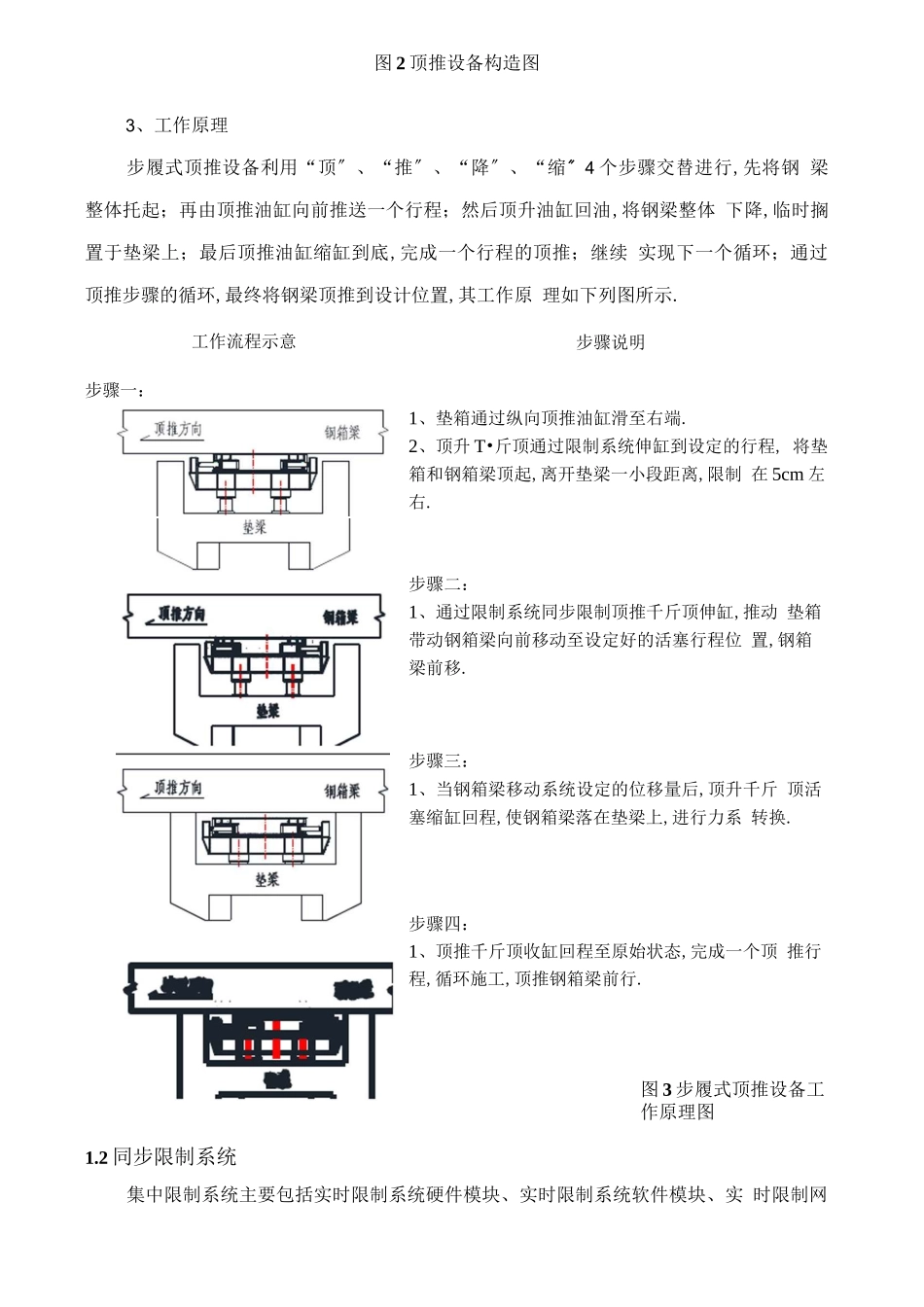

钢箱梁顶推施工工艺技术方案1 技术参数根据现场施工环境综合考虑,本工程跨外环线钢梁采用步履式多点同步连续 顶推工艺施工.其原理是利用顶推设备实现箱梁的顺桥向、竖向、横桥向的移动, 通过集中限制系统跟踪各顶推油缸的顶推力和行进位移,严格限制顶推施工的同 步性.1.1 顶推设备参数步履式顶推设备的选型是由梁体重量、导梁重量、跨径、顶推支墩最大支反 力以及现场环境等多项因素决定.以科技三路主桥为例:顶推钢梁总重 975t 〔含 导梁重量 50t〕,顶推距离 92.2m,其最大跨径为 53m,共设置 3 组顶推支墩,在 最不利工况下,单个顶推设备需承受的最大支反力为 375t.根据以上要求,顶推 设备设计如下:1、结构组成步履式顶推设备主要包括滑动面结构、上部垫箱结构、下部支撑结构、竖向 顶升油缸、横向调整油缸和纵向顶推油缸等.设备顶部为支撑垫箱,垫箱与下支撑架之间通过四氟滑板和不锈钢板进行滑 动,纵向顶推力由安装在垫箱内的顶推移动油缸〔设计顶升力 703 行程 35cm 〕 提供,竖向顶升力由安装在下支撑架底部的 4 台顶升油缸〔单个设计顶升力 1603 行程 30cm〕提供,横向水平调整由安装在下支撑架两侧的 4 台横向调整油缸〔单 个设计顶升力 353 行程 5cm〕完成.顶推设备如下列图所示.-1空向顶升油虹 / j 1040 j 向顶升油缸 心立面图讷机滑动系统 , 顶推油就 \\2950/际7\ 2150/匿四 i 耳内项升油就/'竖向顶升典Ht £«J.<^n•计一淆 : 、F 二|午〜.刊BilH山1560平面图图 1 顶推设备效果图2、结构尺寸本工程主桥钢箱梁顶推施工采用 640t 级步履式顶推设备,其结构尺寸如下 图所示.侧面图图 2 顶推设备构造图3、工作原理步履式顶推设备利用“顶〞、“推〞、“降〞、“缩〞4 个步骤交替进行,先将钢 梁整体托起;再由顶推油缸向前推送一个行程;然后顶升油缸回油,将钢梁整体 下降,临时搁置于垫梁上;最后顶推油缸缩缸到底,完成一个行程的顶推;继续 实现下一个循环;通过顶推步骤的循环,最终将钢梁顶推到设计位置,其工作原 理如下列图所示.工作流程示意步骤一:1、垫箱通过纵向顶推油缸滑至右端.2、顶升 T•斤顶通过限制系统伸缸到设定的行程, 将垫箱和钢箱梁顶起,离开垫梁一小段距离,限制 在 5cm 左右.步骤二:1、通过限制系统同步限制顶推千斤顶伸缸,推动 垫箱带动钢箱梁向前移动至设定好的活塞行程位 置,钢箱梁前移.步骤三:1、当钢箱梁移动系统设定的位移量后,顶升千斤 顶活...
