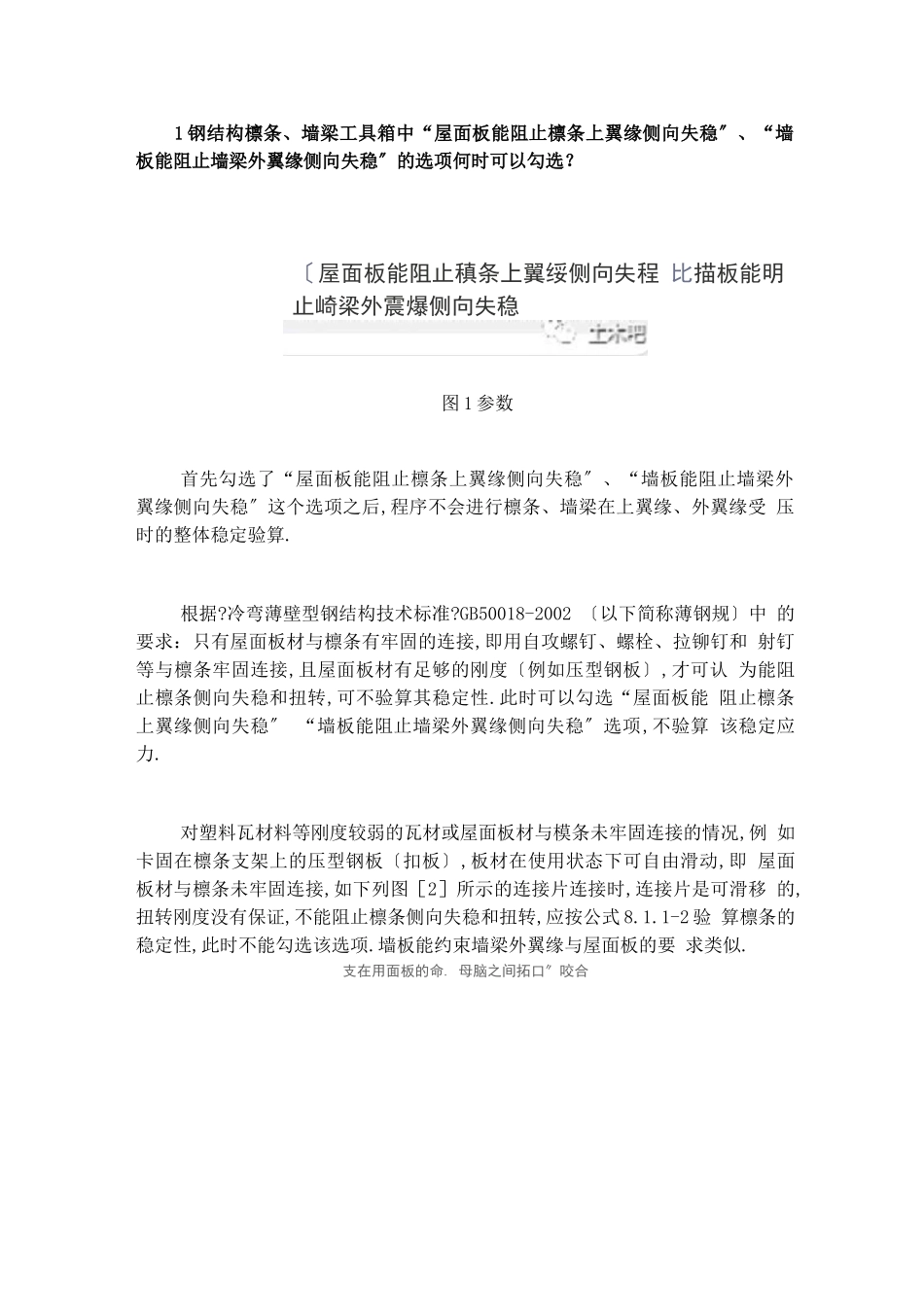

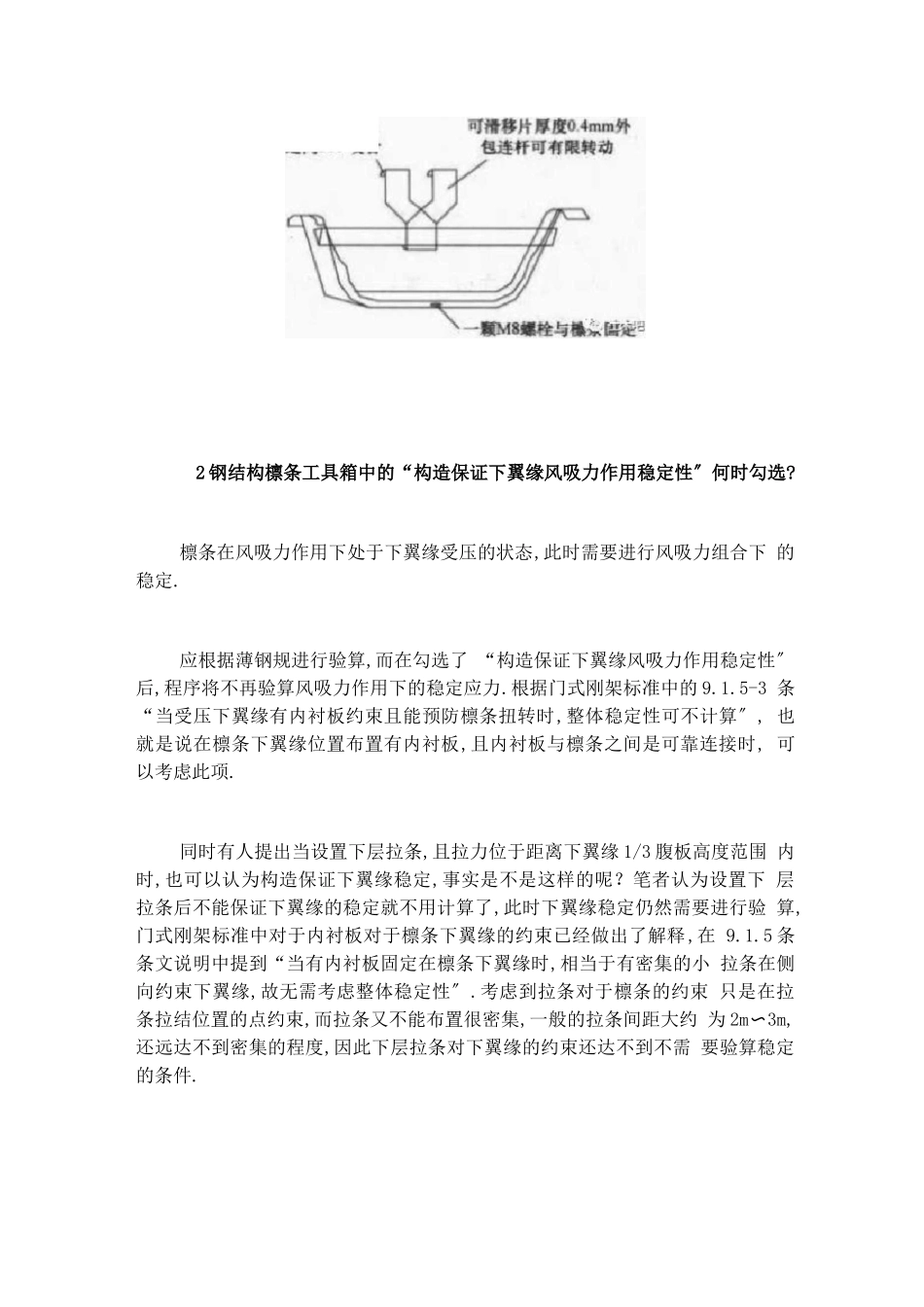

1 钢结构檩条、墙梁工具箱中“屋面板能阻止檩条上翼缘侧向失稳〞、“墙 板能阻止墙梁外翼缘侧向失稳〞的选项何时可以勾选？〔屋面板能阻止稹条上翼绥侧向失程 比描板能明止崎梁外震爆侧向失稳图 1 参数首先勾选了“屋面板能阻止檩条上翼缘侧向失稳〞、“墙板能阻止墙梁外 翼缘侧向失稳〞这个选项之后,程序不会进行檩条、墙梁在上翼缘、外翼缘受 压时的整体稳定验算.根据?冷弯薄壁型钢结构技术标准?GB50018-2002 〔以下简称薄钢规〕中 的要求：只有屋面板材与檩条有牢固的连接,即用自攻螺钉、螺栓、拉铆钉和 射钉等与檩条牢固连接,且屋面板材有足够的刚度〔例如压型钢板〕,才可认 为能阻止檩条侧向失稳和扭转,可不验算其稳定性.此时可以勾选“屋面板能 阻止檩条上翼缘侧向失稳〞 “墙板能阻止墙梁外翼缘侧向失稳〞选项,不验算 该稳定应力.对塑料瓦材料等刚度较弱的瓦材或屋面板材与模条未牢固连接的情况,例 如卡固在檩条支架上的压型钢板〔扣板〕,板材在使用状态下可自由滑动,即 屋面板材与檩条未牢固连接,如下列图［2］所示的连接片连接时,连接片是可滑移 的,扭转刚度没有保证,不能阻止檩条侧向失稳和扭转,应按公式 8.1.1-2 验 算檩条的稳定性,此时不能勾选该选项.墙板能约束墙梁外翼缘与屋面板的要 求类似.支在用面板的命. 母脑之间拓口〞咬合2 钢结构檩条工具箱中的“构造保证下翼缘风吸力作用稳定性〞何时勾选?檩条在风吸力作用下处于下翼缘受压的状态,此时需要进行风吸力组合下 的稳定.应根据薄钢规进行验算,而在勾选了 “构造保证下翼缘风吸力作用稳定性〞 后,程序将不再验算风吸力作用下的稳定应力.根据门式刚架标准中的 9.1.5-3 条“当受压下翼缘有内衬板约束且能预防檩条扭转时,整体稳定性可不计算〞, 也就是说在檩条下翼缘位置布置有内衬板,且内衬板与檩条之间是可靠连接时, 可以考虑此项.同时有人提出当设置下层拉条,且拉力位于距离下翼缘 1/3 腹板高度范围 内时,也可以认为构造保证下翼缘稳定,事实是不是这样的呢？笔者认为设置下 层拉条后不能保证下翼缘的稳定就不用计算了,此时下翼缘稳定仍然需要进行验 算,门式刚架标准中对于内衬板对于檩条下翼缘的约束已经做出了解释,在 9.1.5 条条文说明中提到“当有内衬板固定在檩条下翼缘时,相当于有密集的小 拉条在侧向约束下翼缘,故无需考虑整体稳定性〞.考虑到拉条对于檩条的约束 只是在拉条拉结位置的点约束,而拉条又不能布置很密集,一般的拉条间距...
