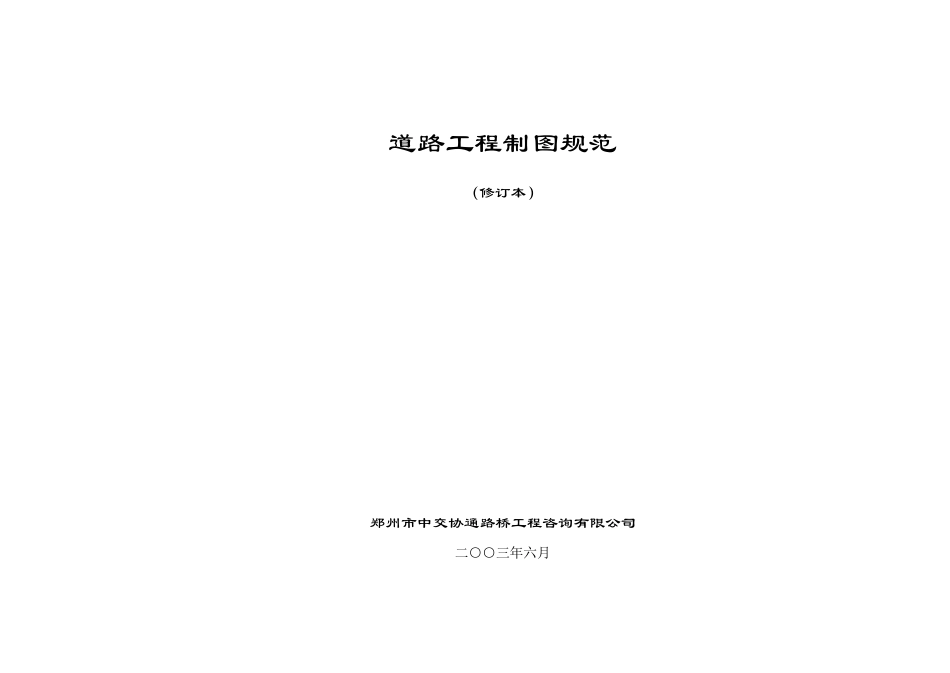

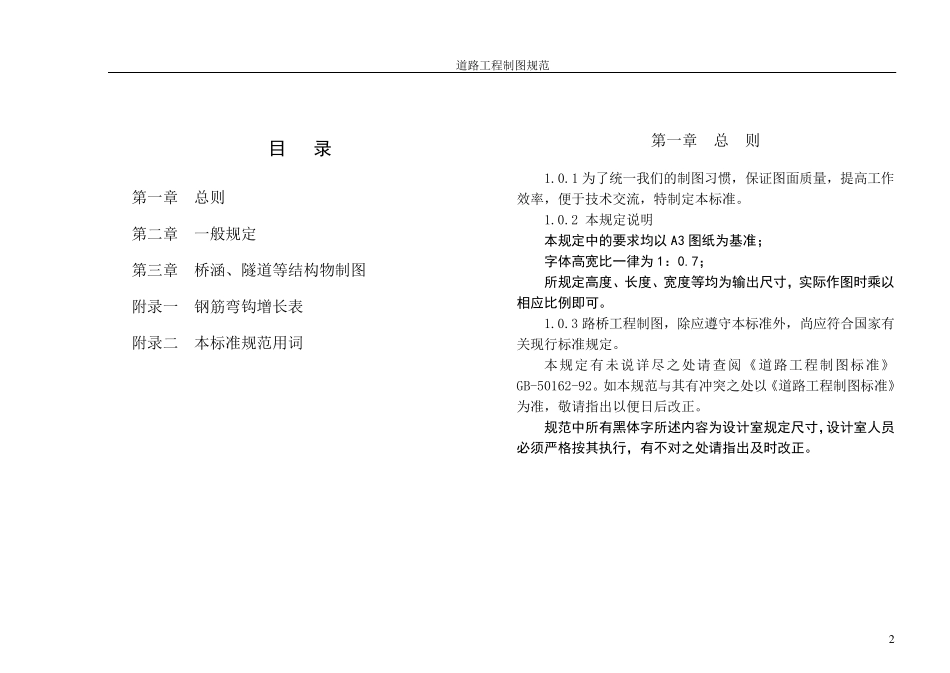

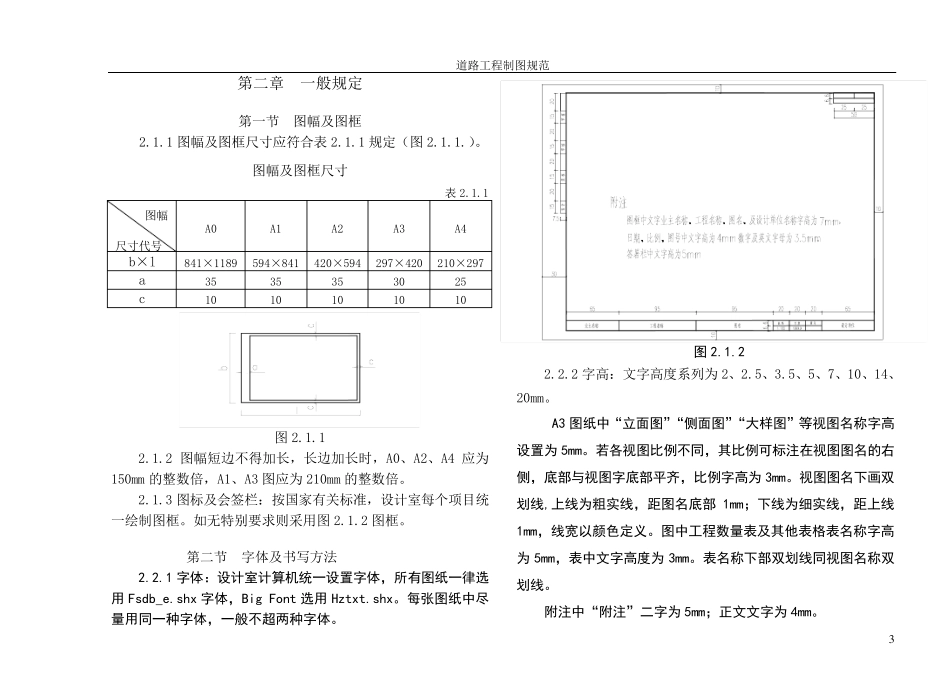

道路工程制图规范 （修订本） 郑州市中交协通路桥工程咨询有限公司 二○○三年六月 道路工程制图规范 2 目 录 第一章 总则 第二章 一般规定 第三章 桥涵、隧道等结构物制图 附录一 钢筋弯钩增长表 附录二 本标准规范用词 第一章 总 则 1.0.1 为了统一我们的制图习惯，保证图面质量，提高工作效率，便于技术交流，特制定本标准。 1.0.2 本规定说明 本规定中的要求均以A3 图纸为基准； 字体高宽比一律为1：0.7； 所规定高度、长度、宽度等均为输出尺寸，实际作图时乘以相应比例即可。 1.0.3 路桥工程制图，除应遵守本标准外，尚应符合国家有关现行标准规定。 本规定有未说详尽之处请查阅《道路工程制图标准》GB-50162-92。如本规范与其有冲突之处以《道路工程制图标准》为准，敬请指出以便日后改正。 规范中所有黑体字所述内容为设计室规定尺寸，设计室人员必须严格按其执行，有不对之处请指出及时改正。 道路工程制图规范 3 第二章 一般规定 第一节 图幅及图框 2.1.1 图幅及图框尺寸应符合表2.1.1 规定（图2.1.1.）。 图幅及图框尺寸 表2.1.1 图幅 尺寸代号 A0 A1 A2 A3 A4 b×l 841×1189 594×841 420×594 297×420 210×297 a 35 35 35 30 25 c 10 10 10 10 10 图2.1.1 2.1.2 图幅短边不得加长，长边加长时，A0、A2、A4 应为150mm 的整数倍，A1、A3 图应为 210mm 的整数倍。 2.1.3 图标及会签栏：按国家有关标准，设计室每个项目统一绘制图框。如无特别要求则采用图2.1.2 图框。 第二节 字体及书写方法 2.2.1 字体：设计室计算机统一设置字体，所有图纸一律选用Fsdb_e.shx 字体，Big Font 选用Hztxt.shx。每张图纸中尽量用同一种字体，一般不超两种字体。 图2.1.2 2.2.2 字高：文字高度系列为 2、2.5、3.5、5、7、10、14、20mm。 A3 图纸中“立面图”“侧面图”“大样图”等视图名称字高设置为 5mm。若各视图比例不同，其比例可标注在视图图名的右侧，底部与视图字底部平齐，比例字高为 3mm。视图图名下画双划线,上线为粗实线，距图名底部 1mm；下线为细实线，距上线1mm，线宽以颜色定义。图中工程数量表及其他表格表名称字高为 5mm，表中文字高度为 3mm。表名称下部双划线同视图名称双划线。 附注中“附注”二字为 5mm；正文文字为 4mm。 道路工程制图规范 4 图框中文字字高为5mm。(设计单位名称字高为5mm；日期、比例、图号中文字字...
