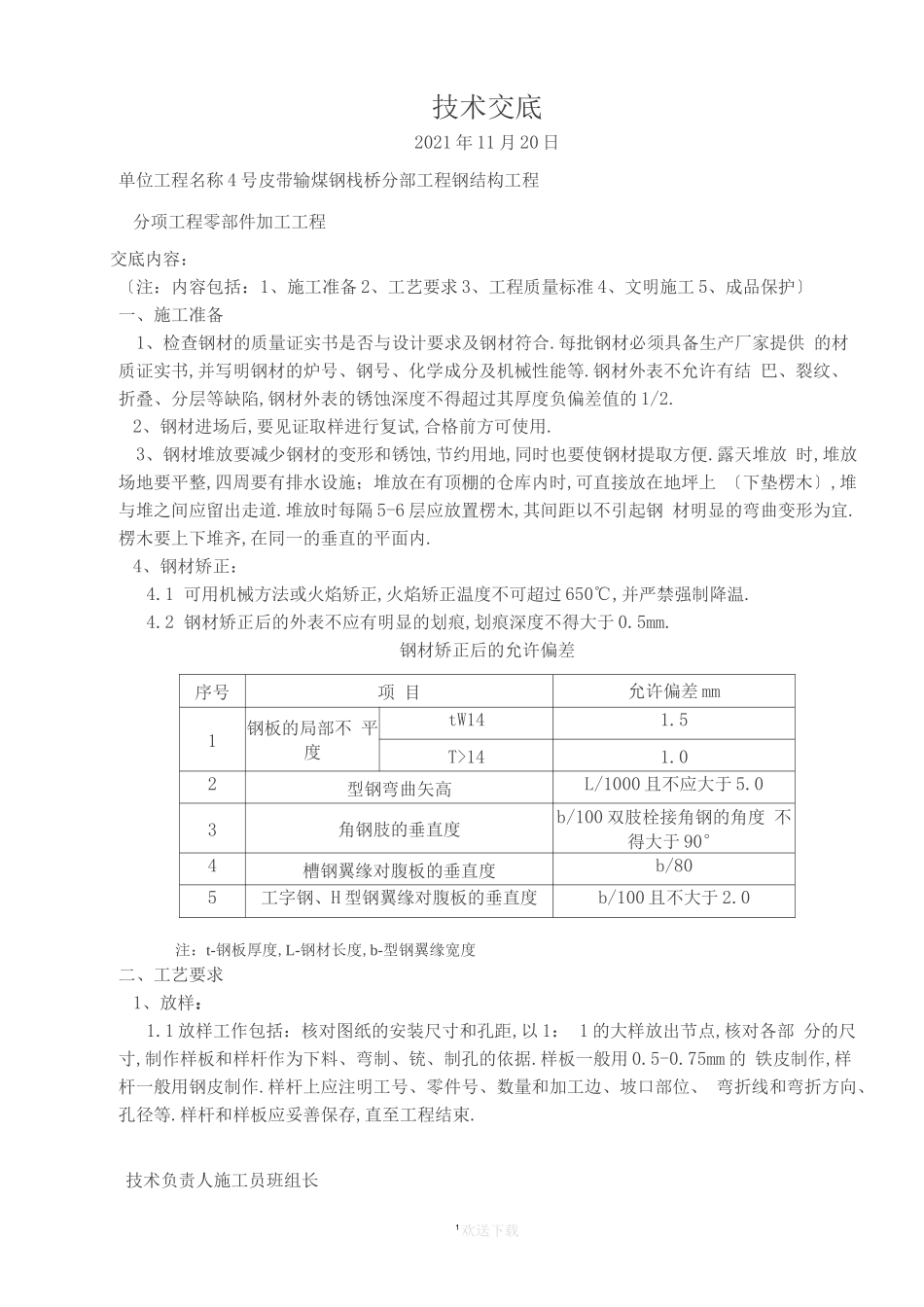

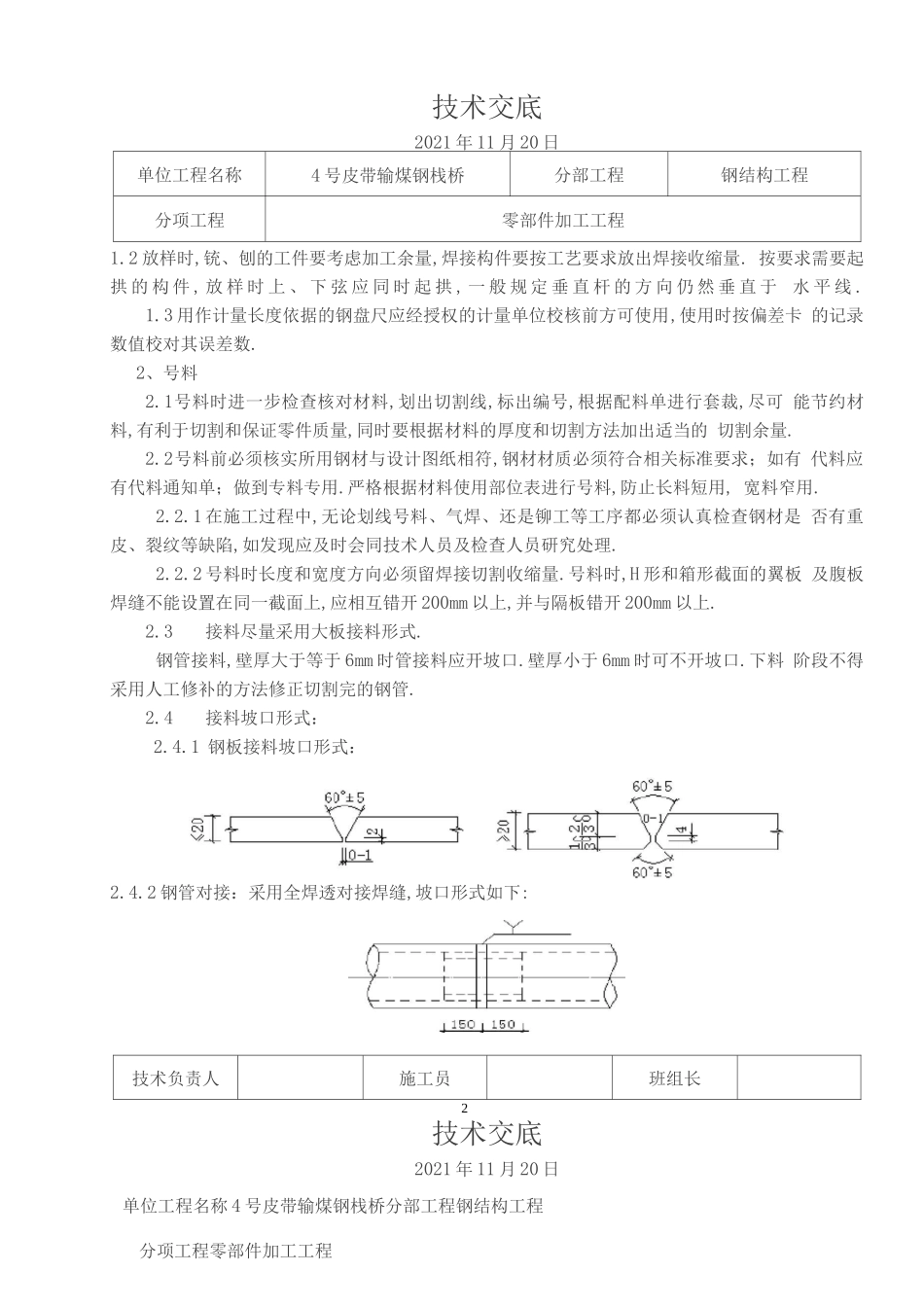

技术交底2021 年 11 月 20 日单位工程名称 4 号皮带输煤钢栈桥分部工程钢结构工程分项工程零部件加工工程交底内容：〔注：内容包括：1、施工准备 2、工艺要求 3、工程质量标准 4、文明施工 5、成品保护〕一、施工准备1、检查钢材的质量证实书是否与设计要求及钢材符合.每批钢材必须具备生产厂家提供 的材质证实书,并写明钢材的炉号、钢号、化学成分及机械性能等.钢材外表不允许有结 巴、裂纹、折叠、分层等缺陷,钢材外表的锈蚀深度不得超过其厚度负偏差值的 1/2.2、钢材进场后,要见证取样进行复试,合格前方可使用.3、钢材堆放要减少钢材的变形和锈蚀,节约用地,同时也要使钢材提取方便.露天堆放 时,堆放场地要平整,四周要有排水设施；堆放在有顶棚的仓库内时,可直接放在地坪上 〔下垫楞木〕,堆与堆之间应留出走道.堆放时每隔 5-6 层应放置楞木,其间距以不引起钢 材明显的弯曲变形为宜.楞木要上下堆齐,在同一的垂直的平面内.4、钢材矫正：4.1 可用机械方法或火焰矫正,火焰矫正温度不可超过 650℃,并严禁强制降温.4.2 钢材矫正后的外表不应有明显的划痕,划痕深度不得大于 0.5mm.钢材矫正后的允许偏差序号项 目允许偏差 mm1钢板的局部不 平度tW141.5T>141.02型钢弯曲矢高L/1000 且不应大于 5.03角钢肢的垂直度b/100 双肢栓接角钢的角度 不得大于 90°4槽钢翼缘对腹板的垂直度b/805工字钢、H 型钢翼缘对腹板的垂直度b/100 且不大于 2.0注：t-钢板厚度,L-钢材长度,b-型钢翼缘宽度二、工艺要求1、放样：1.1 放样工作包括：核对图纸的安装尺寸和孔距,以 1： 1 的大样放出节点,核对各部 分的尺寸,制作样板和样杆作为下料、弯制、铳、制孔的依据.样板一般用 0.5-0.75mm 的 铁皮制作,样杆一般用钢皮制作.样杆上应注明工号、零件号、数量和加工边、坡口部位、 弯折线和弯折方向、孔径等.样杆和样板应妥善保存,直至工程结束.技术负责人施工员班组长1欢送下载技术交底2021 年 11 月 20 日单位工程名称4 号皮带输煤钢栈桥分部工程钢结构工程分项工程零部件加工工程1.2 放样时,铳、刨的工件要考虑加工余量,焊接构件要按工艺要求放出焊接收缩量. 按要求需要起拱 的 构 件 , 放 样 时 上 、 下 弦 应 同 时 起 拱 , 一 般 规 定 垂 直 杆 的 方 向 仍 然 垂 直 于 水 平 线 .1.3 用作计量长度依据的钢盘尺应经授权的计量单位校核前方可使用,使用时按偏差卡 的记录数值校对...
