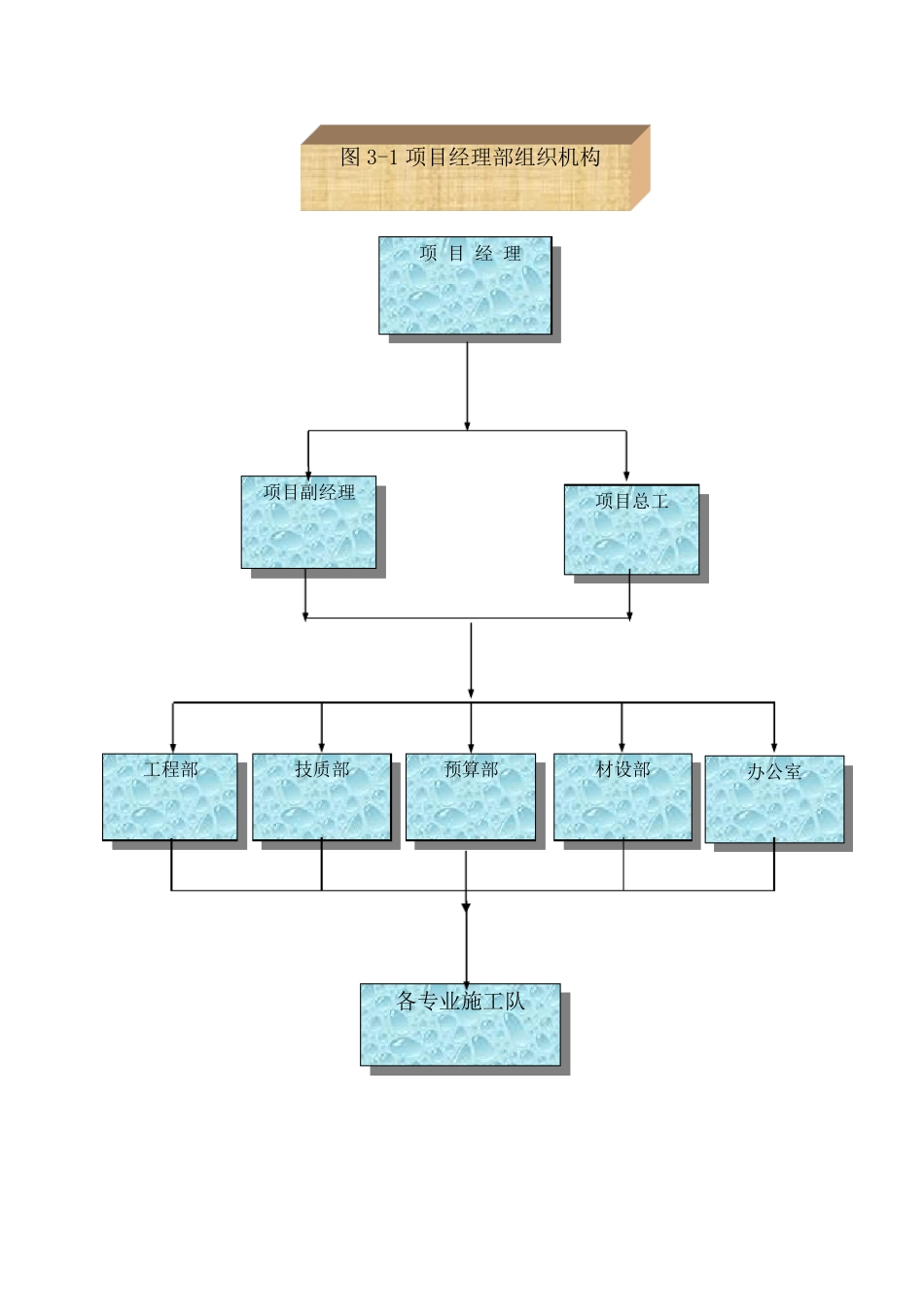

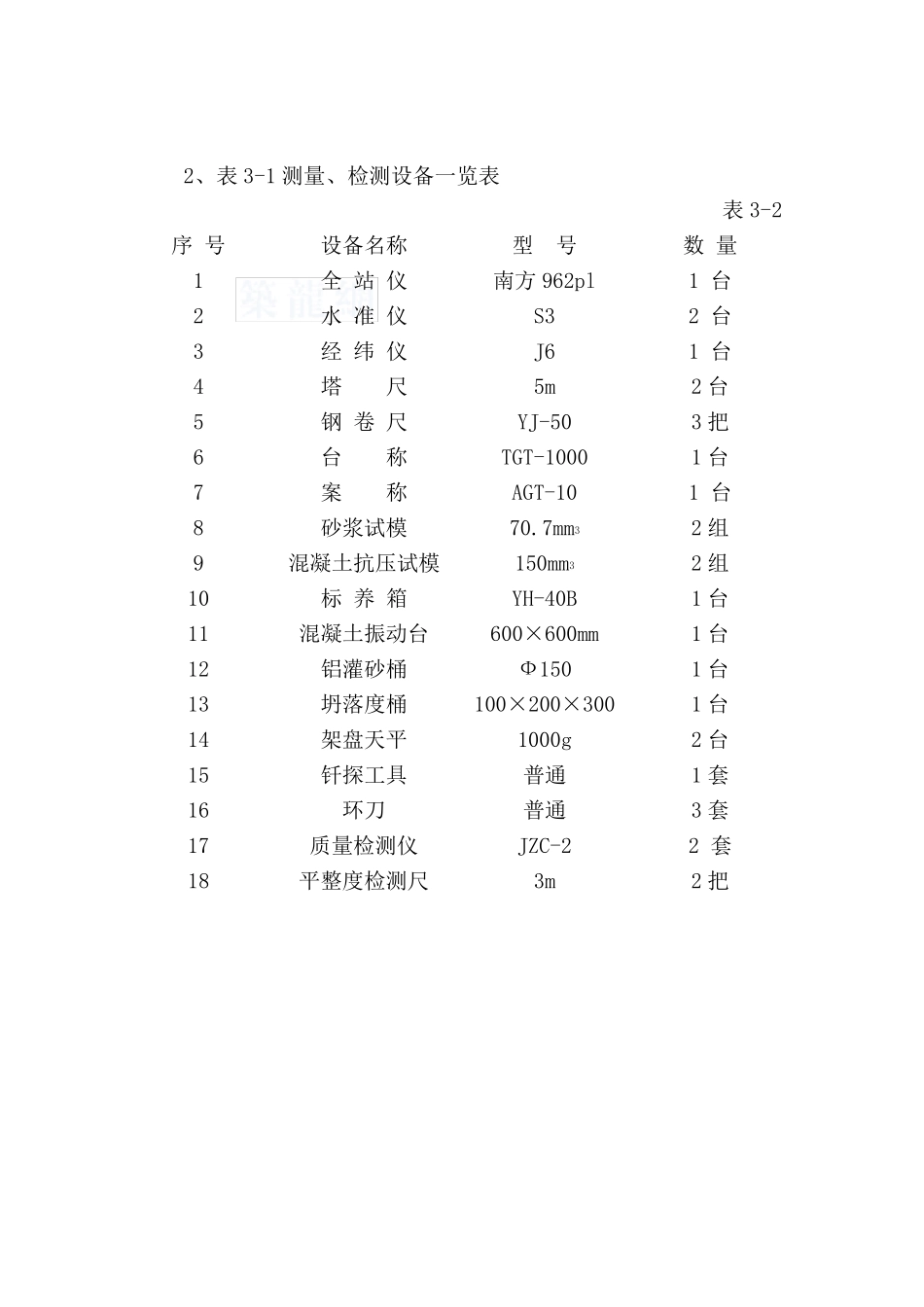

项 目 经 理 项目副经理 项目总工 工程部 材设部 办公室 技质部 预算部 各专业施工队 图 3-1 项目经理部组织机构 2、表3-1 测量、检测设备一览表 表3-2 序 号 设备名称 型 号 数 量 1 全 站 仪 南方962pl 1 台 2 水 准 仪 S3 2 台 3 经 纬 仪 J6 1 台 4 塔 尺 5m 2 台 5 钢 卷 尺 YJ-50 3 把 6 台 称 TGT-1000 1 台 7 案 称 AGT-10 1 台 8 砂浆试模 70.7mm3 2 组 9 混凝土抗压试模 150mm3 2 组 10 标 养 箱 YH-40B 1 台 11 混凝土振动台 600×600mm 1 台 12 铝灌砂桶 Ф150 1 台 13 坍落度桶 100×200×300 1 台 14 架盘天平 1000g 2 台 15 钎探工具 普通 1 套 16 环刀 普通 3 套 17 质量检测仪 JZC-2 2 套 18 平整度检测尺 3m 2 把 测 量 施工基线的开工复测 控制网、水准点加密 施工中复测检查 施工测量 测量成果报业主 竣工测量 图 5-1 施工测量流程 底基层验收合格 测设高程网 水泥稳定级配碎石拌合 检测含灰量、含水量 3、 堆 料 区 东 西 宿 舍 区 地 磅 W BC500 厂拌水 池 4、 图5-4 水泥稳定碎石拌和站结构简图 8157W BC500 型稳定土厂拌设备示意图 1——配料斗总成;2——集料输送机;3——粉料小仓;4——螺旋输送机;5——粉料大仓;6——输料皮带机;7——混合料储仓;8——搅拌系统 7、混合料储仓 原材料检查 图5-5 沥青混凝土面层施工工艺 连接层验收合格 测定高程网 定基准线 划分摊铺带 机械就位 接缝(茬)处理 静压(初压) 震动碾压(复压) 静压(终压) 成品保护 检测高程、平整度、压实度 质量检查验收 监理工程师检查 施工方案审批 沥青混凝土配合比被批准 拌和运输 检测抽温 卸料、摊铺 项 目 经 理 项目副经理 项目总工 工程部 材设部 技 质 部 专业施工队 图6-1 冬、雨期施工组织机构 图7-1 质量保证体系 项目经理 生产负责人 按质量目 试 验 员 技 术 员 资 料 员 测 量 员 技术负责人 材料负责人 机 械 员 施 工 员 质 检 员 质量负责人 材 料 员 采 购 员 专业施工队 项目总工 质量责任制 质量控制点 图7-2 质量目标管理网络 4、图 7-4 材料管理控制 N 施工准备 现场、人员、技术、设备 质量计划及施工组织设计 项目总工审批 业主、监理审报 开工...
