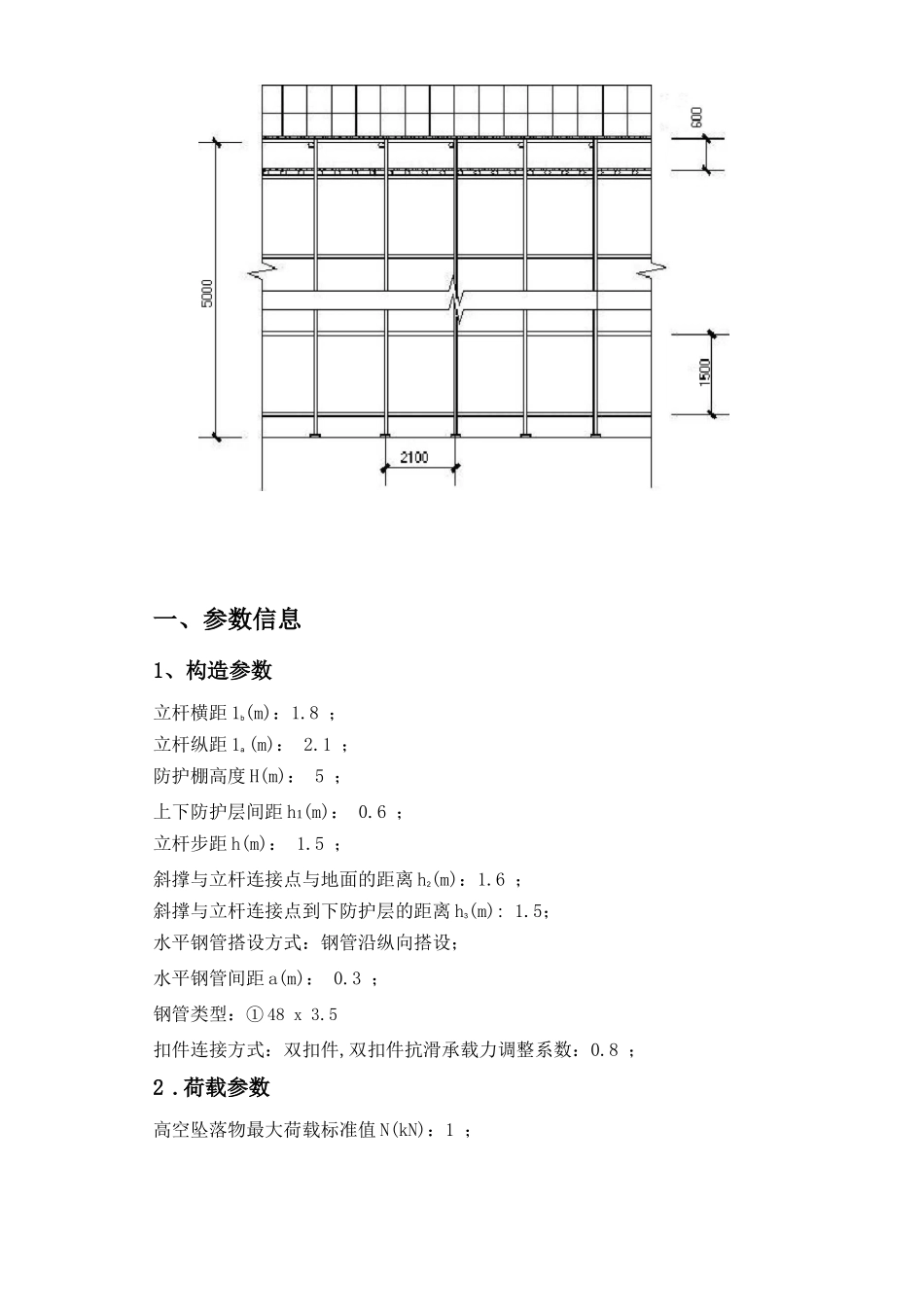

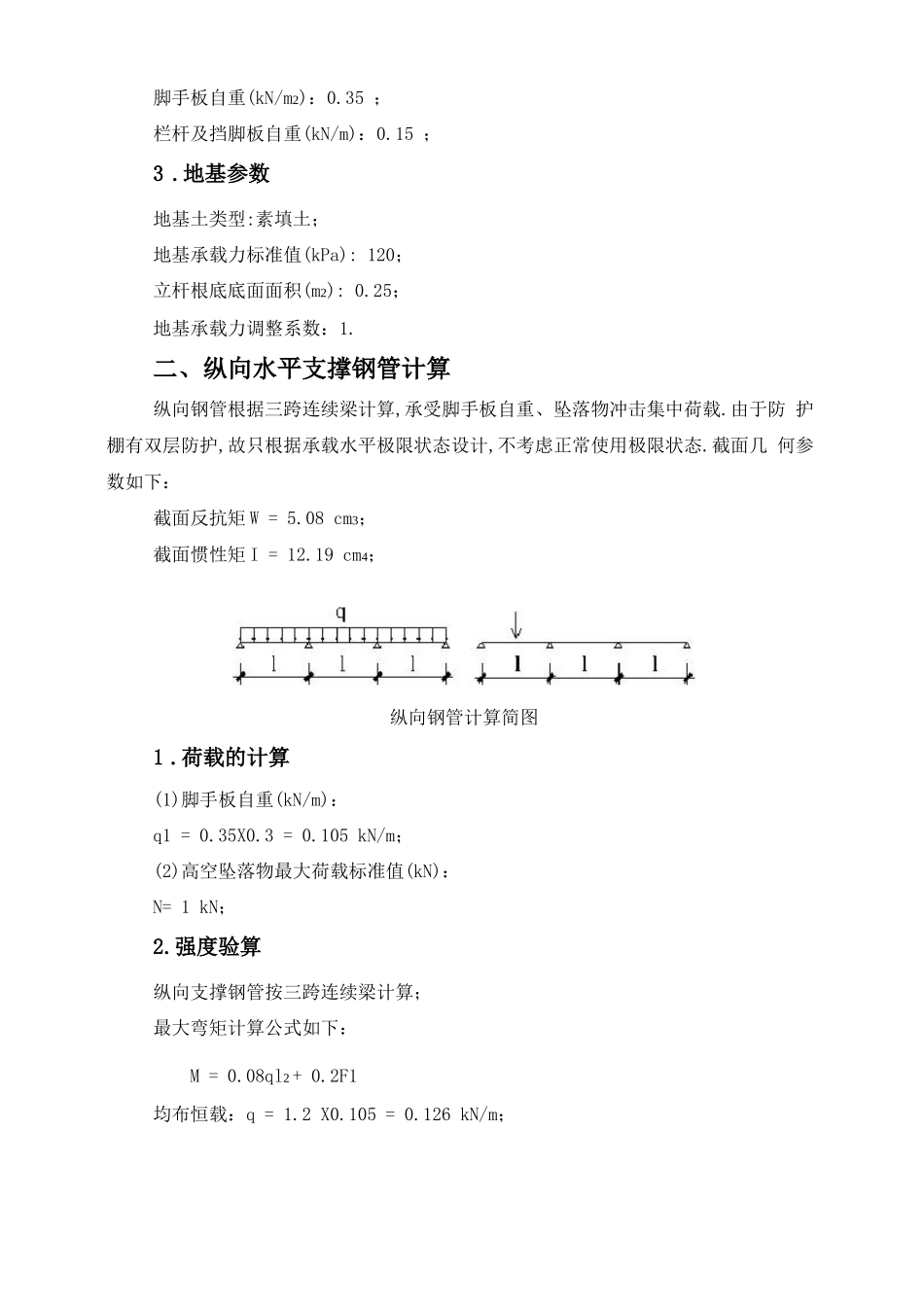

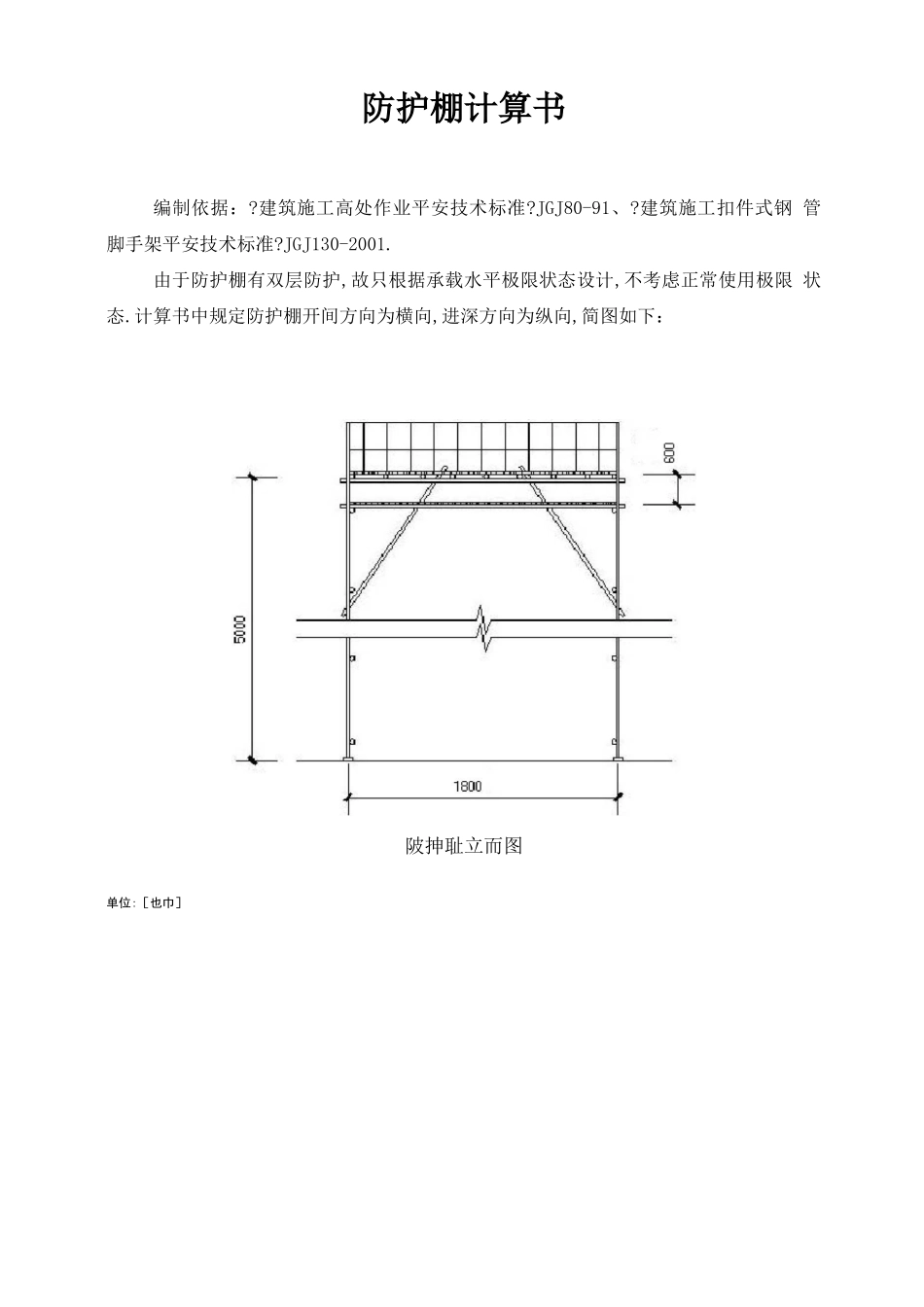

防护棚计算书编制依据：?建筑施工高处作业平安技术标准?JGJ80-91、?建筑施工扣件式钢 管脚手架平安技术标准?JGJ130-2001.由于防护棚有双层防护,故只根据承载水平极限状态设计,不考虑正常使用极限 状态.计算书中规定防护棚开间方向为横向,进深方向为纵向,简图如下：陂抻耻立而图单位:［也巾］一、参数信息1、构造参数立杆横距 1b(m)：1.8 ；立杆纵距 1a (m)： 2.1 ；防护棚高度 H(m)： 5 ；上下防护层间距 h1(m)： 0.6 ；立杆步距 h(m)： 1.5 ；斜撑与立杆连接点与地面的距离 h2(m)：1.6 ；斜撑与立杆连接点到下防护层的距离 h3(m): 1.5；水平钢管搭设方式：钢管沿纵向搭设；水平钢管间距 a(m)： 0.3 ；钢管类型：① 48 x 3.5扣件连接方式：双扣件,双扣件抗滑承载力调整系数：0.8 ；2 .荷载参数高空坠落物最大荷载标准值 N(kN)：1 ；脚手板自重(kN/m2)：0.35 ；栏杆及挡脚板自重(kN/m)：0.15 ；3 .地基参数地基土类型:素填土；地基承载力标准值(kPa): 120；立杆根底底面面积(m2): 0.25；地基承载力调整系数：1.二、纵向水平支撑钢管计算纵向钢管根据三跨连续梁计算,承受脚手板自重、坠落物冲击集中荷载.由于防 护棚有双层防护,故只根据承载水平极限状态设计,不考虑正常使用极限状态.截面几 何参数如下：截面反抗矩 W = 5.08 cm3；截面惯性矩 I = 12.19 cm4；纵向钢管计算简图1 .荷载的计算(1)脚手板自重(kN/m)：q1 = 0.35X0.3 = 0.105 kN/m；(2)高空坠落物最大荷载标准值(kN)：N= 1 kN；2.强度验算纵向支撑钢管按三跨连续梁计算；最大弯矩计算公式如下：M = 0.08ql2 + 0.2F1均布恒载：q = 1.2 X0.105 = 0.126 kN/m；冲击荷载：F = 1.4X1 = 1.4 kN；最大弯距 M = 0.08X0.126X2.12 + 0.2X 1.4X2.1= 0.632 kN.m；最大应力 a = M / W = 0.632x61/0(5.08x103)= 124.499 N/mm2；支撑钢管的抗压强度设计值[f]=205 N/mm2；支撑钢管的计算应力 124.499 N/mm2 小于钢管的抗弯强度设计值 205 N/mm2,满 足要求！三、横向支撑钢管计算横向水平钢管根据承载水平极限状态设计,根据集中荷载作用下的简支梁计算；冲击荷载按最不利情况作用于跨中,上部钢管传递的恒载按等间距步置.冲击荷载：F= 1.4 kN；上部钢管传递恒载：P=1.2X0.35X0.3X2.1 = 0.265 kN；1800支撑钢管计算简图支撑钢管计算弯矩图(kN-m)最大弯矩 Mmax = 0.987 kN-m ；最大应力.=嵋 ax / W...
