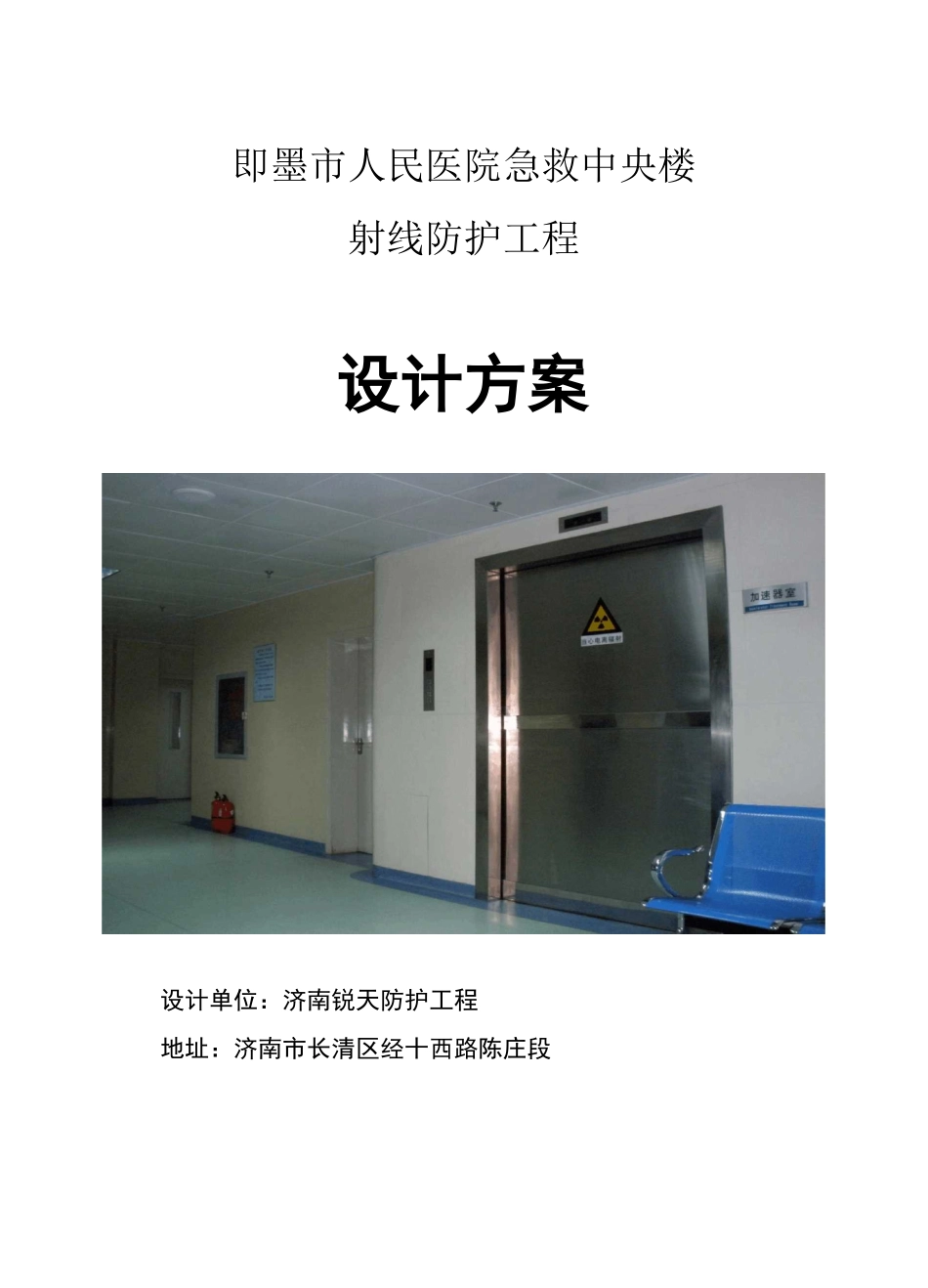

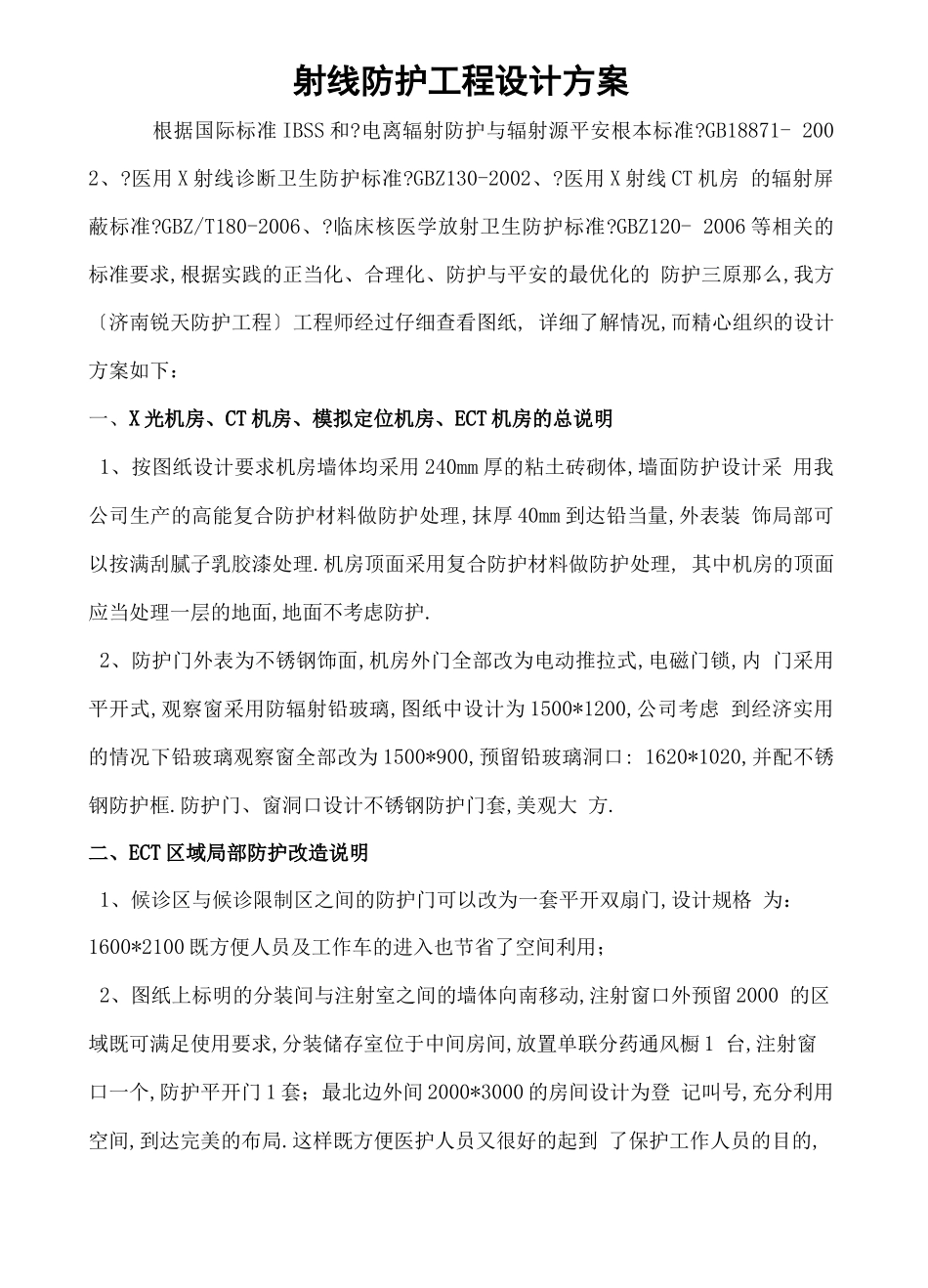

Document number: PBGCG-0857-BTDO-0089-PTT1998即墨市人民医院急救中央楼射线防护工程设计方案设计单位：济南锐天防护工程地址：济南市长清区经十西路陈庄段射线防护工程设计方案根据国际标准 IBSS 和?电离辐射防护与辐射源平安根本标准?GB18871- 2002、?医用 X 射线诊断卫生防护标准?GBZ130-2002、?医用 X 射线 CT 机房 的辐射屏蔽标准?GBZ/T180-2006、?临床核医学放射卫生防护标准?GBZ120- 2006 等相关的标准要求,根据实践的正当化、合理化、防护与平安的最优化的 防护三原那么,我方〔济南锐天防护工程〕工程师经过仔细查看图纸, 详细了解情况,而精心组织的设计方案如下：一、X 光机房、CT 机房、模拟定位机房、ECT 机房的总说明1、按图纸设计要求机房墙体均采用 240mm 厚的粘土砖砌体,墙面防护设计采 用我公司生产的高能复合防护材料做防护处理,抹厚 40mm 到达铅当量,外表装 饰局部可以按满刮腻子乳胶漆处理.机房顶面采用复合防护材料做防护处理, 其中机房的顶面应当处理一层的地面,地面不考虑防护.2、防护门外表为不锈钢饰面,机房外门全部改为电动推拉式,电磁门锁,内 门采用平开式,观察窗采用防辐射铅玻璃,图纸中设计为 1500*1200,公司考虑 到经济实用的情况下铅玻璃观察窗全部改为 1500*900,预留铅玻璃洞口: 1620*1020,并配不锈钢防护框.防护门、窗洞口设计不锈钢防护门套,美观大 方.二、ECT 区域局部防护改造说明1、候诊区与候诊限制区之间的防护门可以改为一套平开双扇门,设计规格 为：1600*2100 既方便人员及工作车的进入也节省了空间利用；2、图纸上标明的分装间与注射室之间的墙体向南移动,注射窗口外预留 2000 的区域既可满足使用要求,分装储存室位于中间房间,放置单联分药通风橱 1 台,注射窗口一个,防护平开门 1 套；最北边外间 2000*3000 的房间设计为登 记叫号,充分利用空间,到达完美的布局.这样既方便医护人员又很好的起到 了保护工作人员的目的,减少了工作人员不必要的吃线对身体造成的伤害；3、分装间增加核医学科用分药通风橱一台,设计当量为：40mmpb；4、增加注射窗口 一个,设计铅当量为：20mm 配备；5、注射区域为敞开式设计,方便病人进出注射；三、加速器放疗机房此机房方案安装 15 兆电子直线加速器,设计采用 L 型迷路设计,混 凝土墙体一次性浇筑,对建筑质量要求极高,因此防护门也需要较高的防 护铅当量及中子防护层；1、防辐射电动推拉防护门具体技术参数如下：防护...
