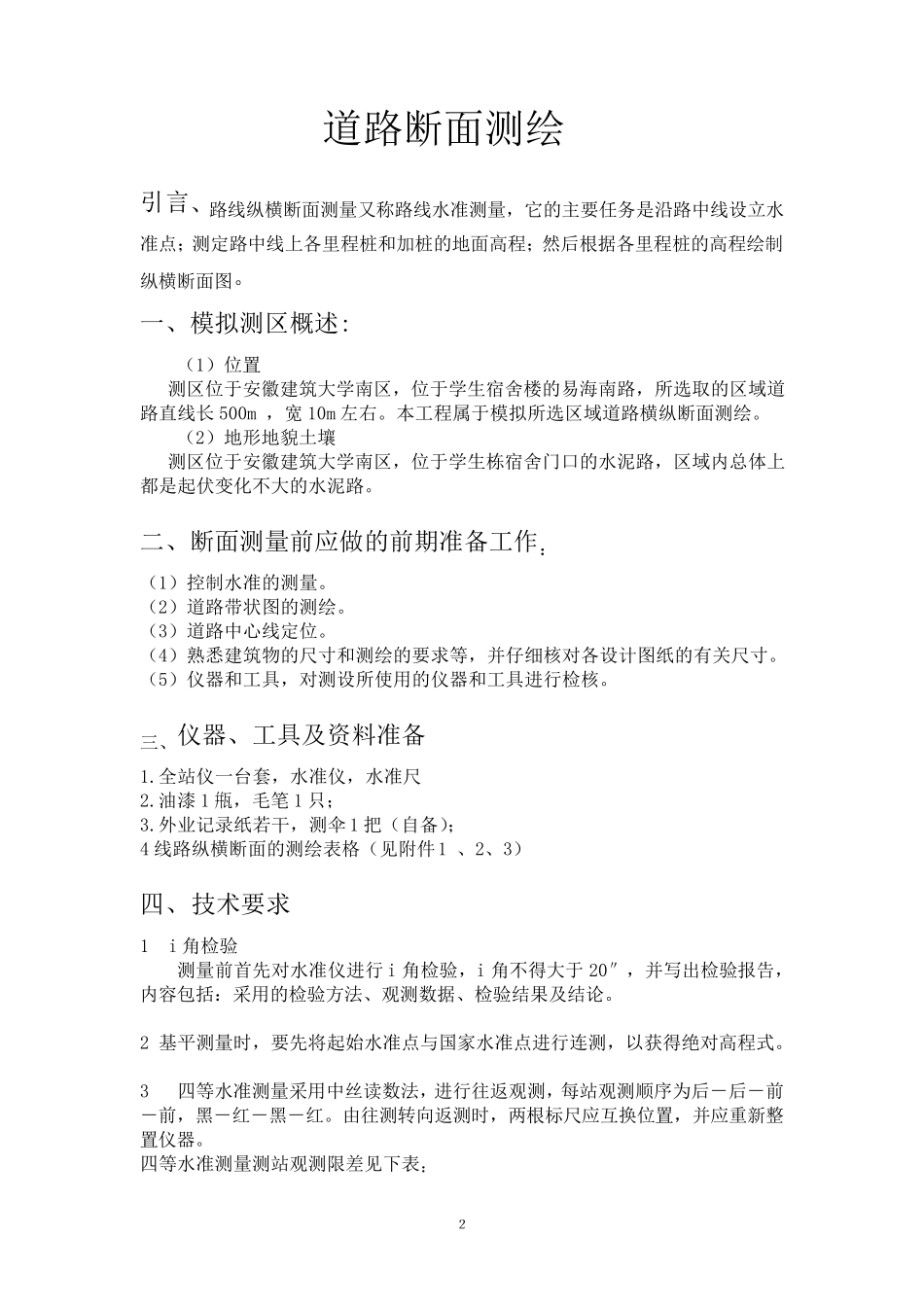

１ 教学实习报告书 实习地点： 安徽建筑大学 班 级： 12 级测绘一班 组 号： 第八组 姓 名： 徐为亮、张强、徐康、罗加昭、毕根飞、费国俊 学号： 12203050412、12207050224、12206030116 、 122030560210 、 12207010204 、12207040204 ２ 道 路 断 面 测 绘 引 言 、 路 线 纵 横 断 面 测 量 又 称 路 线 水 准 测 量 ， 它 的 主 要 任 务 是 沿 路 中 线 设 立 水准 点 ； 测 定 路 中 线 上 各 里 程 桩 和 加 桩 的 地 面 高 程 ； 然 后 根 据 各 里 程 桩 的 高 程 绘 制纵 横 断 面 图 。 一 、 模 拟 测 区 概 述 : （ 1） 位 置 测 区 位 于 安 徽 建 筑 大 学 南 区 ， 位 于 学 生 宿 舍 楼 的 易 海 南 路 ， 所 选 取 的 区 域 道路 直 线 长 500m ， 宽 10m 左 右 。 本 工 程 属 于 模 拟 所 选 区 域 道 路 横 纵 断 面 测 绘 。 （ 2） 地 形 地 貌 土 壤 测 区 位 于 安 徽 建 筑 大 学 南 区 ， 位 于 学 生 栋 宿 舍 门 口 的 水 泥 路 ， 区 域 内 总 体 上都 是 起 伏 变 化 不 大 的 水 泥 路 。 二 、 断 面 测 量 前 应 做 的 前 期 准 备 工 作 ： （ 1） 控 制 水 准 的 测 量 。 （ 2） 道 路 带 状 图 的 测 绘 。 （ 3） 道 路 中 心 线 定 位 。 （ 4） 熟 悉 建 筑 物 的 尺 寸 和 测 绘 的 要 求 等 ， 并 仔 细 核 对 各 设 计 图 纸 的 有关尺 寸 。 （ 5） 仪器和 工 具， 对 测 设 所 使用的 仪器和 工 具进行检核 。 三、 仪器、 工 具及资料准 备 1.全站仪一 台套， 水 准 仪， 水 准 尺 2.油漆1 甁， 毛笔1 只； 3.外业记录纸 若干， 测 伞1 把（ 自备 ）； 4 线 路 纵 横 断 面 的 测 绘 表格（ 见附件1 、 2、 3） 四、 技术要 求 1 i 角检验 测 量 前 首先对 水 准 仪进行i 角检验， i 角不 得大 于 20″， 并 写出检验报告，内 容包括： 采用的 检验方法、 观测 数据 、 检验结果及结论。 2 基平测 量 时， 要 先将起 始水 准 点 与国家水 准 点 进行连测 ， 以...
