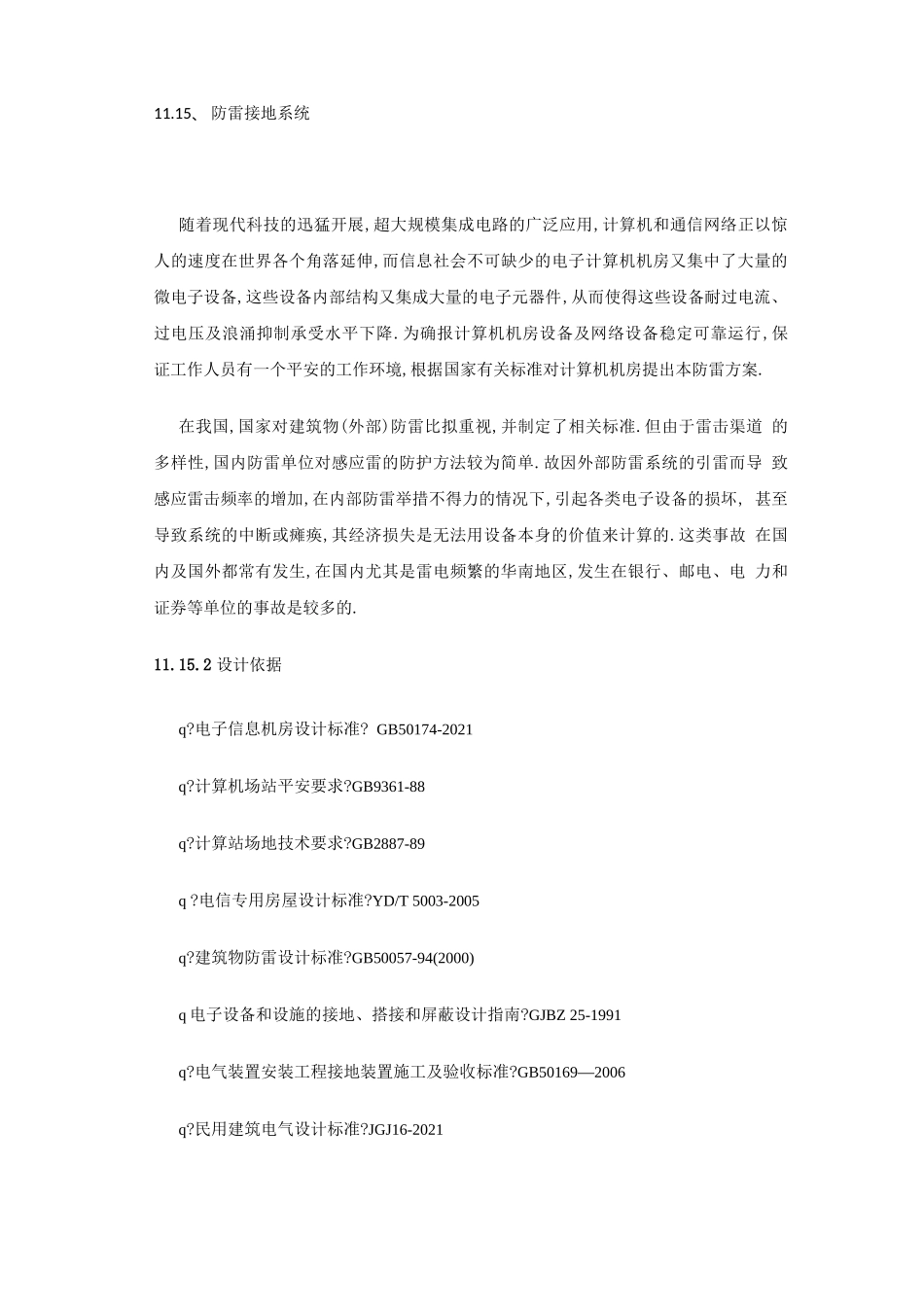

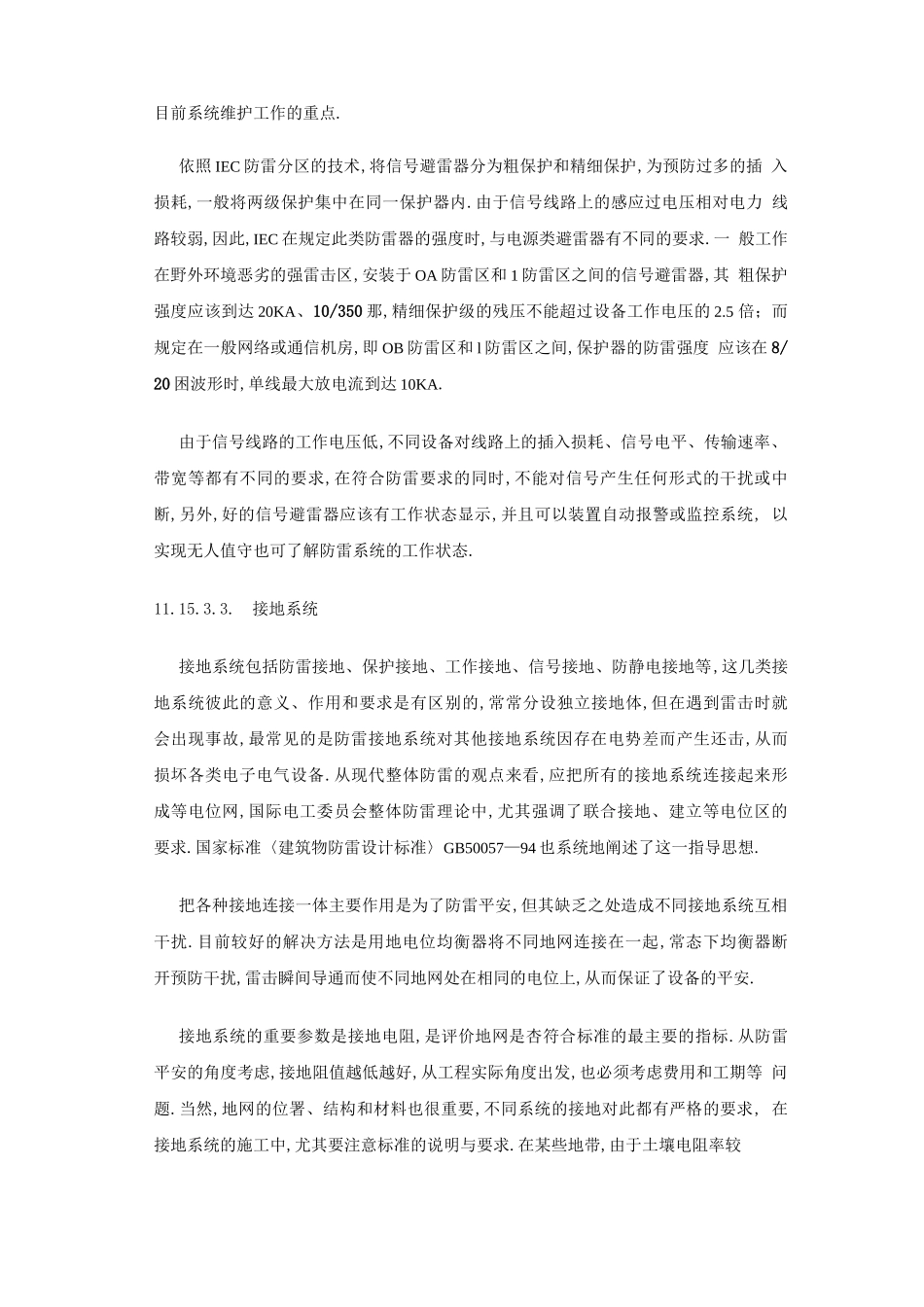

11.15、 防雷接地系统随着现代科技的迅猛开展,超大规模集成电路的广泛应用,计算机和通信网络正以惊 人的速度在世界各个角落延伸,而信息社会不可缺少的电子计算机机房又集中了大量的 微电子设备,这些设备内部结构又集成大量的电子元器件,从而使得这些设备耐过电流、 过电压及浪涌抑制承受水平下降.为确报计算机机房设备及网络设备稳定可靠运行,保 证工作人员有一个平安的工作环境,根据国家有关标准对计算机机房提出本防雷方案.在我国,国家对建筑物(外部)防雷比拟重视,并制定了相关标准.但由于雷击渠道 的多样性,国内防雷单位对感应雷的防护方法较为简单.故因外部防雷系统的引雷而导 致感应雷击频率的增加,在内部防雷举措不得力的情况下,引起各类电子设备的损坏, 甚至导致系统的中断或瘫痪,其经济损失是无法用设备本身的价值来计算的.这类事故 在国内及国外都常有发生,在国内尤其是雷电频繁的华南地区,发生在银行、邮电、电 力和证券等单位的事故是较多的.11.15.2 设计依据q?电子信息机房设计标准? GB50174-2021q?计算机场站平安要求?GB9361-88q?计算站场地技术要求?GB2887-89q ?电信专用房屋设计标准?YD/T 5003-2005q?建筑物防雷设计标准?GB50057-94(2000)q 电子设备和设施的接地、搭接和屏蔽设计指南?GJBZ 25-1991q?电气装置安装工程接地装置施工及验收标准?GB50169—2006q?民用建筑电气设计标准?JGJ16-202111.15.3 整体防雷IEC 〔国际电工委员会〕防雷技术组作为世界权威的防雷技术标准制定者,提出了防 雷分区及整体防雷的先进防雷理念.我公司严格根据标准要求并结合工程实际经验,把 整体防雷保护归纳为 DBSG 技术,即分流-均压-屏蔽-接地,实践也证实这四个要素是避 雷保护中最有效和最重要的几个方面,只有将这四个方面综合考虑,并在工程中有效的 贯彻实施,才能保证最好的防护效果.由于防雷工程是一项多方因素构成系统工程,任 何疏漏都会造成意外的损失,而从工程角度看,整体防雷工程包括外部防雷、内部防雷 和接地系统.作为内部防雷的一部份机房系统包括电源系统,通信与计算机网络系统和 接地系统及天线馈线系统,只有认真做好每一个系统的保护,才能全面可靠地保护设备 的平安.对以上几个系统防雷分析设计如下：11.15.3.1.电源系统的防雷与过电压保护根据 IEC 统计,在雷击损害电子设备的事故中,约 70%是由低压电力线路引人的过 电压造成的,因此电源系统的防雷是内部防雷最重要的局部.IEC 1024-1 和 IEC 1312—1...
