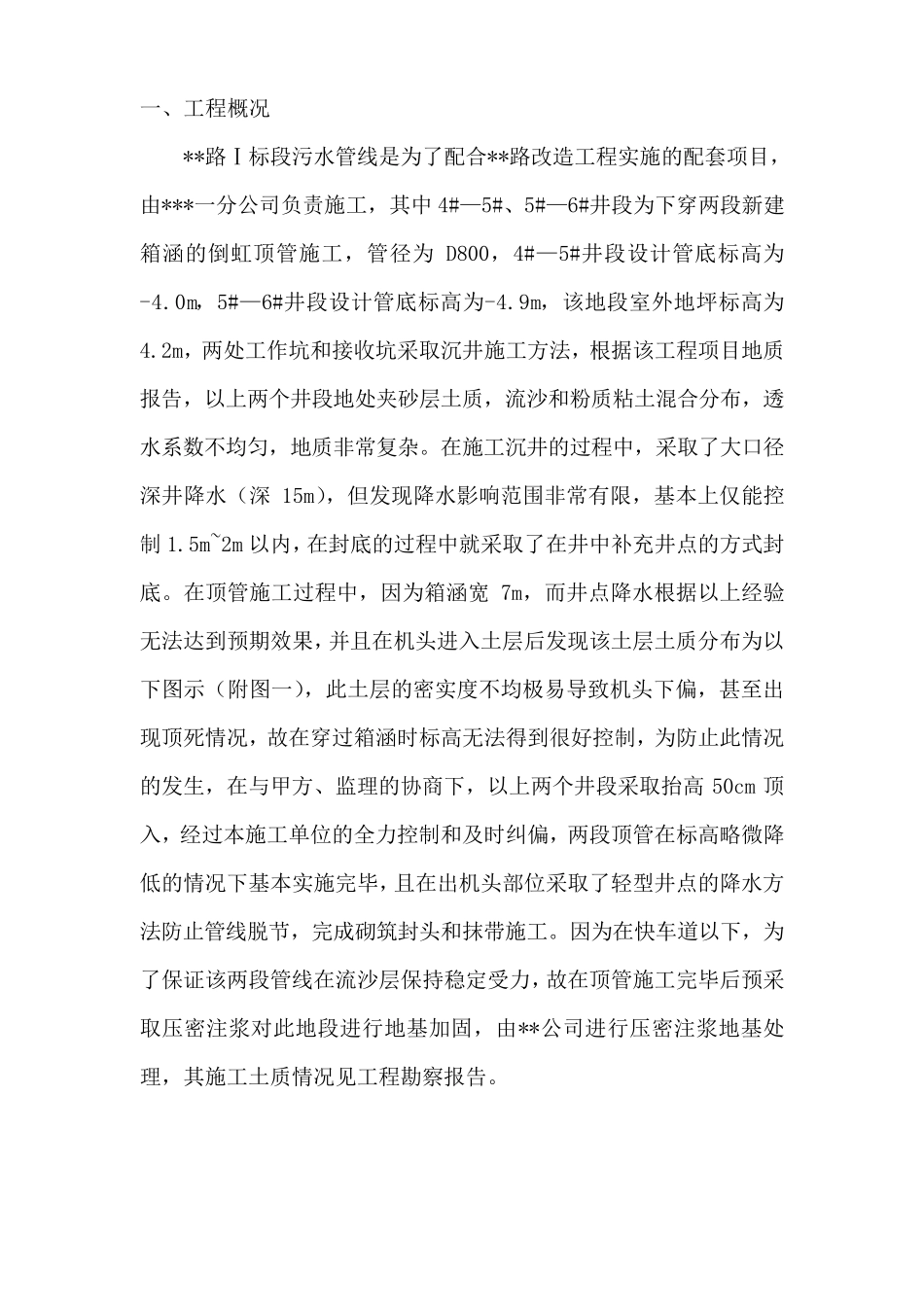

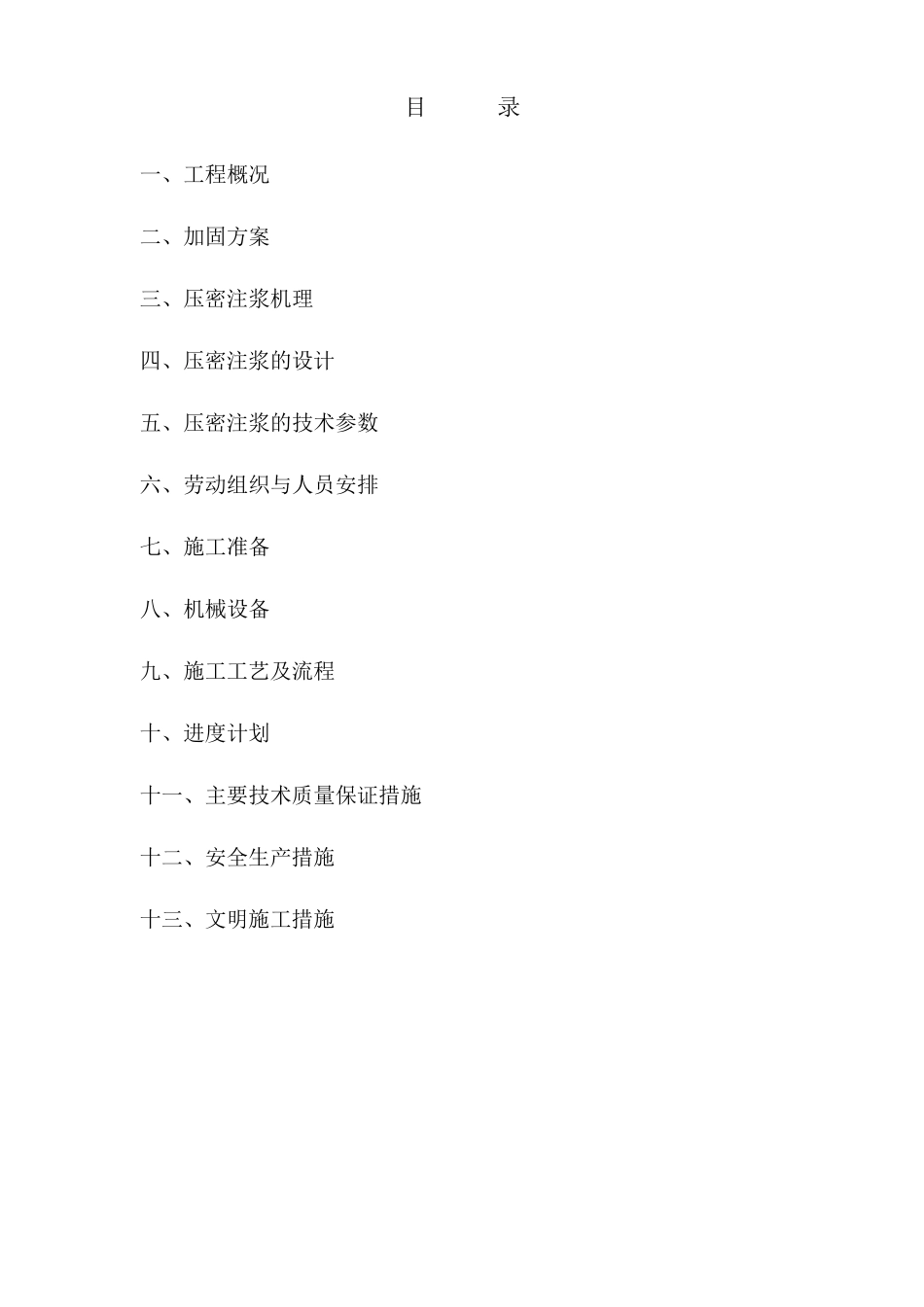

* * 路Ⅰ标段污水管线 压密注浆地基加固 施 工 方 案 编制人： 审核人： 审批人： 二零一零年三月三十日 目 录 一、工程概况 二、加固方案 三、压密注浆机理 四、压密注浆的设计 五、压密注浆的技术参数 六、劳动组织与人员安排 七、施工准备 八、机械设备 九、施工工艺及流程 十、进度计划 十一、主要技术质量保证措施 十二、安全生产措施 十三、文明施工措施 一、工程概况 **路Ⅰ标段污水管线是为了配合**路改造工程实施的配套项目，由***一分公司负责施工，其中4#—5#、5#—6#井段为下穿两段新建箱涵的倒虹顶管施工，管径为D800，4#—5#井段设计管底标高为-4.0m，5#—6#井段设计管底标高为-4.9m，该地段室外地坪标高为4.2m，两处工作坑和接收坑采取沉井施工方法，根据该工程项目地质报告，以上两个井段地处夹砂层土质，流沙和粉质粘土混合分布，透水系数不均匀，地质非常复杂。在施工沉井的过程中，采取了大口径深井降水（深 15m），但发现降水影响范围非常有限，基本上仅能控制 1.5m~2m 以内，在封底的过程中就采取了在井中补充井点的方式封底。在顶管施工过程中，因为箱涵宽7m，而井点降水根据以上经验无法达到预期效果，并且在机头进入土层后发现该土层土质分布为以下图示（附图一），此土层的密实度不均极易导致机头下偏，甚至出现顶死 情 况，故 在穿过箱涵时 标高无法得 到很 好 控制，为防 止 此情 况的发生 ，在与 甲 方、监 理 的协 商 下，以上两个井段采取抬 高 50cm 顶入，经过本施工单 位 的全 力 控制和及 时 纠 偏，两段顶管在标高略 微 降低 的情 况下基本实施完 毕 ，且在出 机头部 位 采取了轻 型 井点的降水方法防 止 管线脱 节 ，完 成 砌 筑 封头和抹 带 施工。因为在快 车 道 以下，为了保 证 该两段管线在流沙层保 持 稳 定 受 力 ，故 在顶管施工完 毕 后预采取压 密注 浆 对 此地段进行 地基加 固 ，由**公司进行 压 密注 浆 地基处理 ，其施工土质情 况见 工程勘 察 报告。 附图1 二、加固方案 加固方案选择 地基加固主要解决流沙层及淤泥质粉质粘土的沉降问题，综合考虑本工程本身的特点及周围环境的要求，选择采用压密注浆处理，提高其压缩模量，减少沉降量，故编制施工组织设计。 三、压密注浆机理 压密注浆机理 压密注浆就是用浓水泥浆置换和压密土的过程，通过钻孔在土中灌注极浓的浆液...
