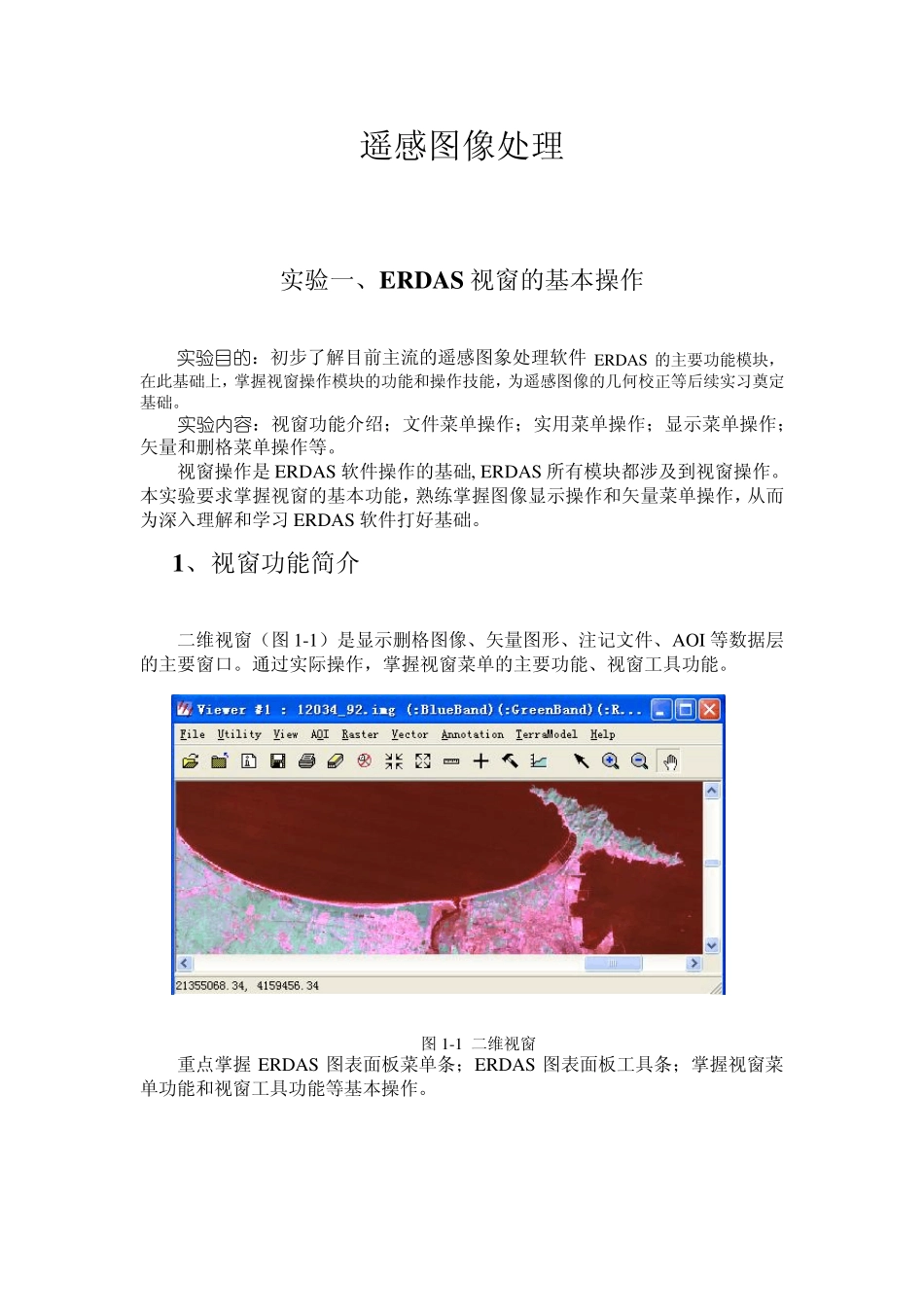

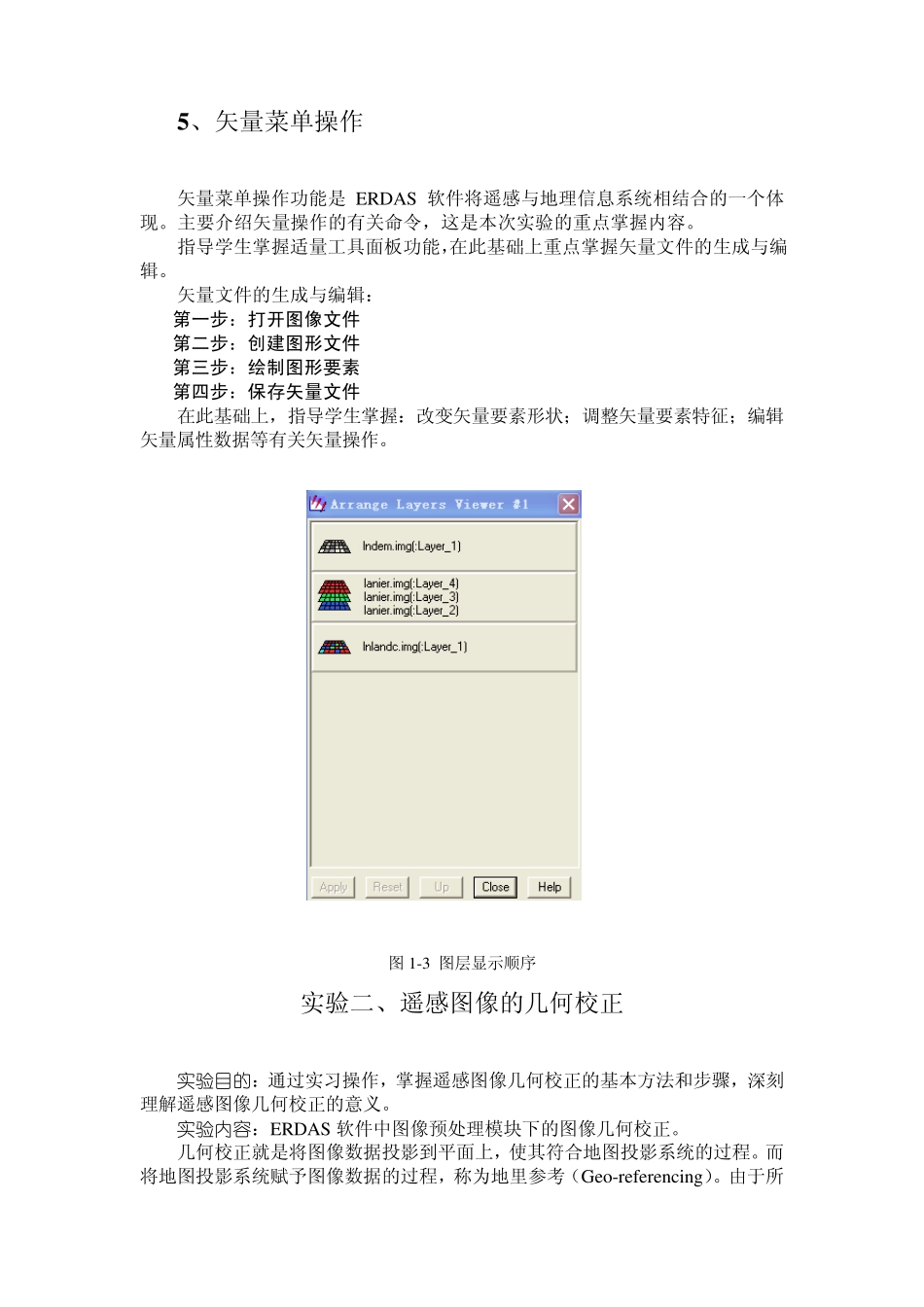

遥感图像处理 实验一、ERDAS视窗的基本操作 实验目的：初步了解目前主流的遥感图象处理软件 ERDAS 的主要功能模块，在此基础上，掌握视窗操作模块的功能和操作技能，为遥感图像的几何校正等后续实习奠定基础。 实验内容：视窗功能介绍；文件菜单操作；实用菜单操作；显示菜单操作；矢量和删格菜单操作等。 视窗操作是 ERDAS软件操作的基础, ERDAS所有模块都涉及到视窗操作。本实验要求掌握视窗的基本功能，熟练掌握图像显示操作和矢量菜单操作，从而为深入理解和学习 ERDAS软件打好基础。 1、 视窗功能简介 二维视窗（图1-1）是显示删格图像、矢量图形、注记文件、AOI 等数据层的主要窗口。通过实际操作，掌握视窗菜单的主要功能、视窗工具功能。 图1-1 二维视窗 重点掌握 ERDAS 图表面板菜单条；ERDAS 图表面板工具条；掌握视窗菜单功能和视窗工具功能等基本操作。 2、图像显示操作（Display an Image） 第一步：启动程序（Start Program） 视窗菜单条：File→open→ RasterLayer→Select Layer To Add对话框。 第二步：确定文件（Determine File） 在 Select Layer To Add对话框中有 File 和 Raster Option两个选择项，其中 File 就是用于确定图像文件的，具体内容和操作实例如表。 表 1-1 图像文件确定参数 参数项 含义 实例 Look in 确定文件目录 ex amples File name 确定文件名 x s_tru ecolor_su b.img File of ty pe 确定文件类型 IMAGINE Image（*.img） Recent 选择近期操作过的文件 ------ Go to 改变文件路径 ------- 第三步：设置参数（Raster option） 图1-2 参数设置 第四步：打开图像（Open Raster Layer） 4、 实用菜单操作 了解光标查询功能；量测功能；数据叠加功能；文件信息操作；三维图像操作等。 4、显示菜单操作 掌握文件显示顺序（图1-3）；显示比例；显示变换操作等。 5 、矢量菜单操作 矢量菜单操作功能是 ERDAS 软件将遥感与地理信息系统相结合的一个体现。主要介绍矢量操作的有关命令，这是本次实验的重点掌握内容。 指导学生掌握适量工具面板功能，在此基础上重点掌握矢量文件的生成与编辑。 矢量文件的生成与编辑： 第一步：打开图像文件 第二步：创建图形文件 第三步：绘制图形要素 第四步：保存矢量文件 在此基础上，指导学生掌握：改变矢量要素形状；调整矢量要素特征；编辑矢量属性数据等有关矢量操作。 ...
