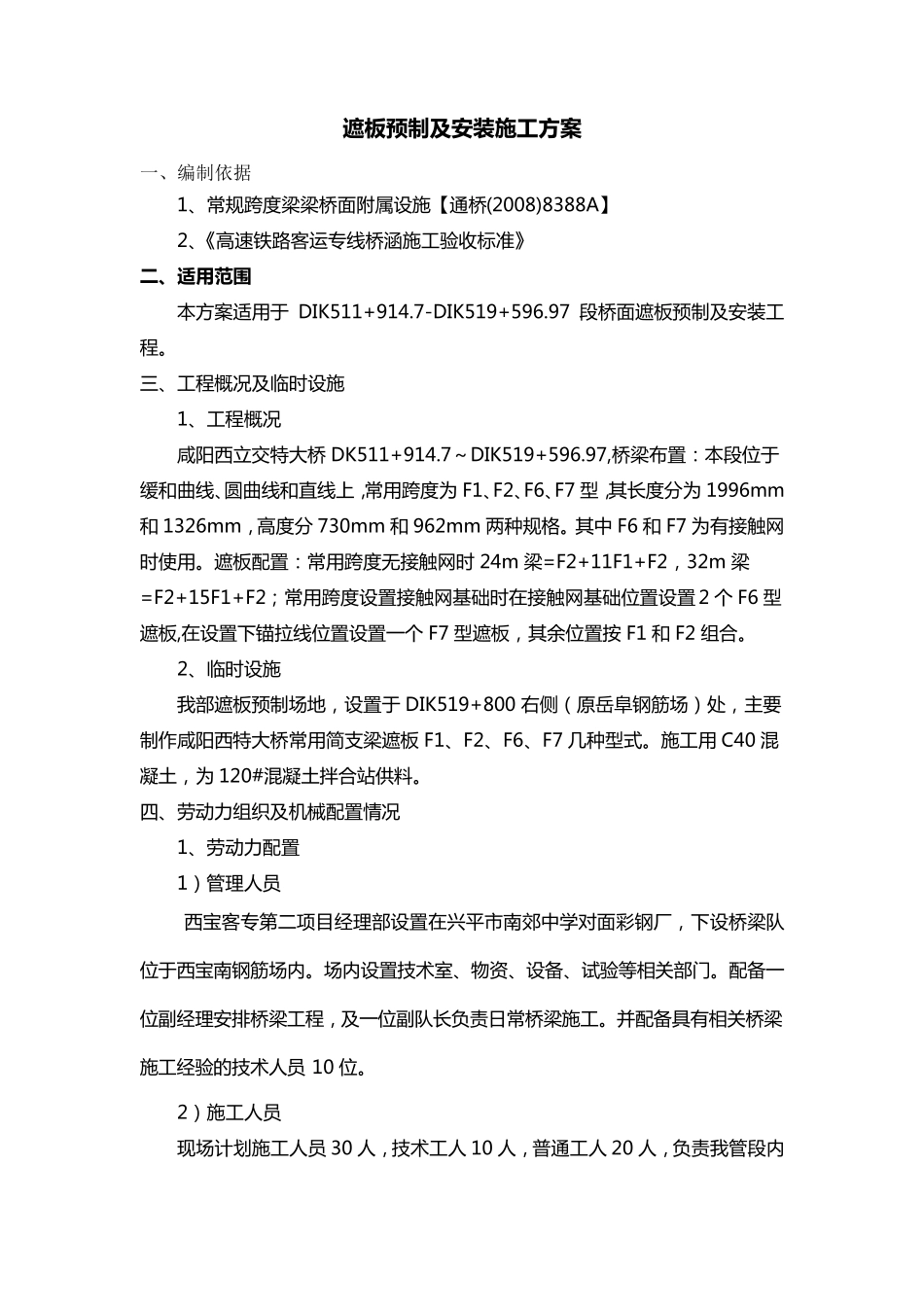

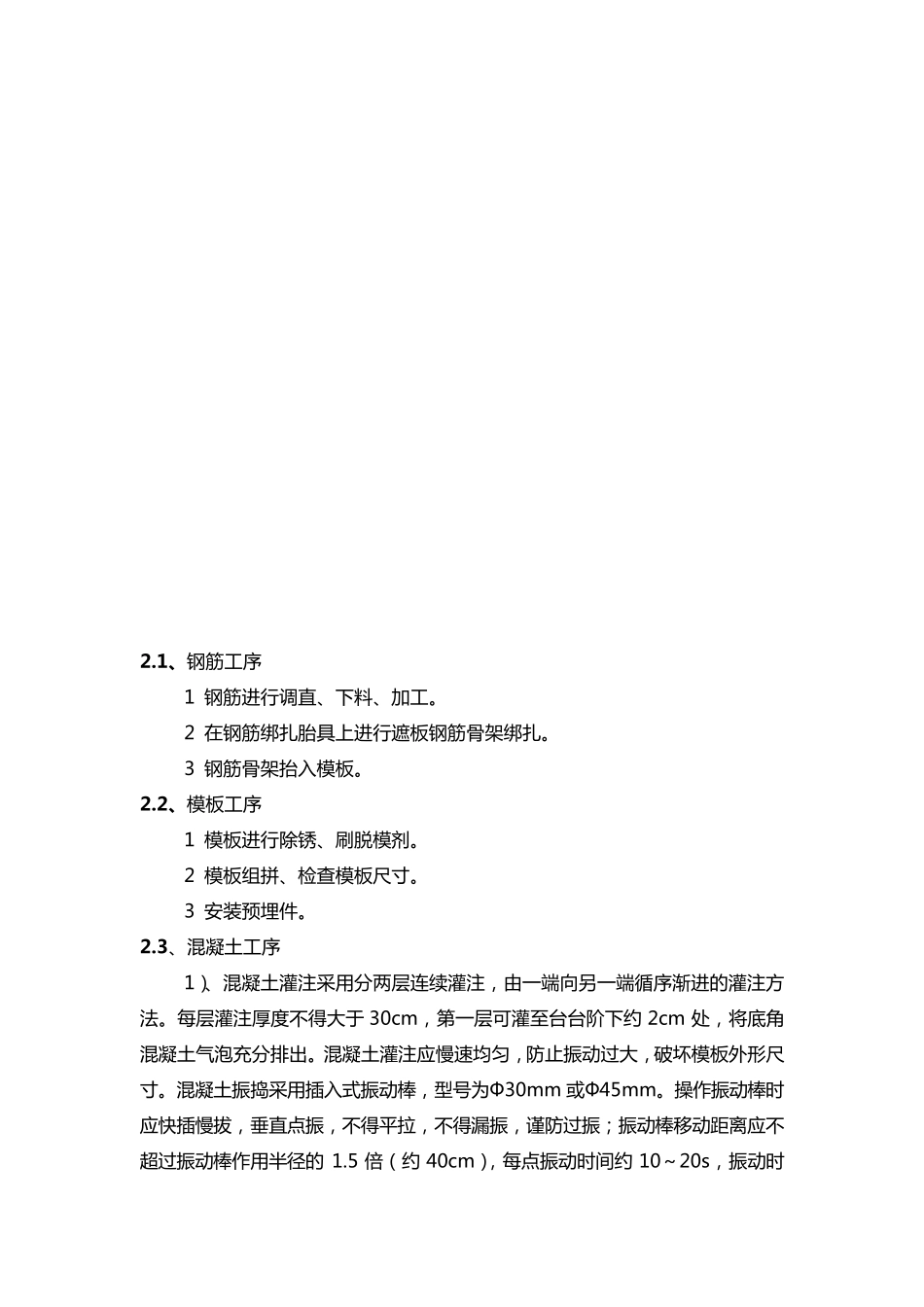

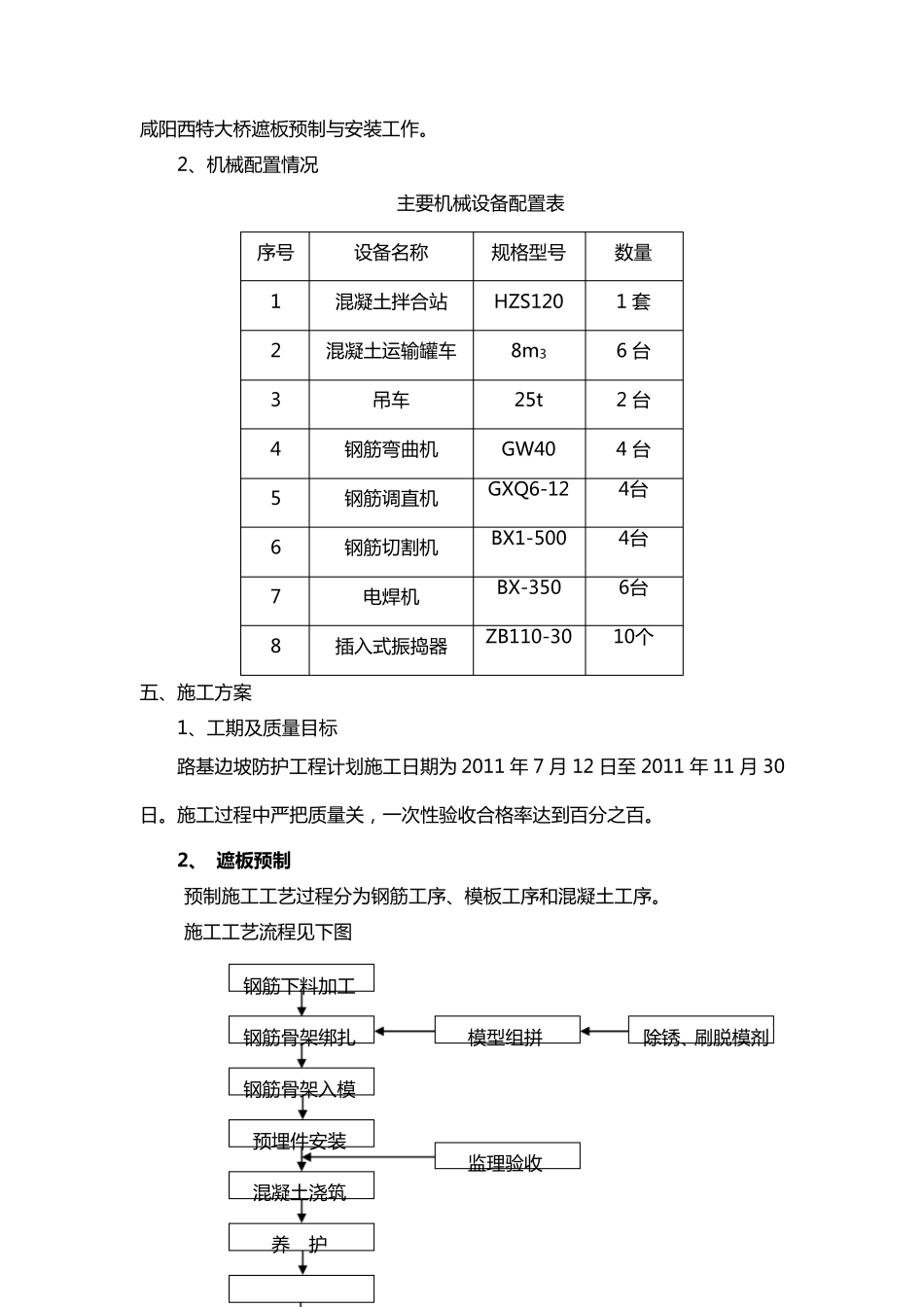

遮 板 预 制 及 安 装 施 工 方 案 一、编制依据 1、常规跨度梁梁桥面附属设施【通桥(2008)8388A】 2、《高速铁路客运专线桥涵施工验收标准》 二 、适用范围 本方案适用于 DIK511+914.7-DIK519+596.97 段桥面遮板预制及安装工程。 三、工程概况及临时设施 1、工程概况 咸阳西立交特大桥 DK511+914.7~DIK519+596.97,桥梁布置:本段位于缓和曲线、圆曲线和直线上,常用跨度为 F1、F2、F6、F7 型,其长度分为 1996mm和 1326mm,高度分 730mm 和 962mm 两种规格。其中 F6 和 F7 为有接触网时使用。遮板配置:常用跨度无接触网时 24m 梁=F2+11F1+F2,32m 梁=F2+15F1+F2;常用跨度设置接触网基础时在接触网基础位置设置 2 个 F6 型遮板,在设置下锚拉线位置设置一个 F7 型遮板,其余位置按 F1 和 F2 组合。 2、临时设施 我部遮板预制场地,设置于 DIK519+800 右侧(原岳阜钢筋场)处,主要制作咸阳西特大桥常用简支梁遮板 F1、F2、F6、F7 几种型式。施工用 C40 混凝土,为 120#混凝土拌合站供料。 四 、劳 动 力 组织 及机 械 配置情 况 1、劳 动 力 配置 1)管 理 人 员 西宝 客专第 二 项 目 经 理 部设置在兴 平 市 南 郊 中学 对 面彩 钢厂 ,下设桥梁队位于西宝 南 钢筋场内 。场内 设置技 术 室 、物 资 、设备 、试 验等 相 关 部门 。配备 一位副 经 理 安排 桥梁工程,及一位副 队 长负 责 日 常桥梁施工。并 配备 具 有相 关 桥梁施工经 验的 技 术 人 员10 位。 2)施工人 员 现 场计 划 施工人 员 30 人 ,技 术 工人 10 人 ,普 通工人 20 人 ,负 责 我管 段内咸 阳 西 特 大 桥 遮 板 预 制 与 安 装 工 作 。 2、机械配置情况 主要机械设备配置表 序号 设备名称 规格型号 数量 1 混凝土拌合站 HZS120 1 套 2 混凝土运输罐车 8m3 6 台 3 吊车 25t 2 台 4 钢筋弯曲机 GW40 4 台 5 钢筋调直机 GXQ6-12 4台 6 钢筋切割机 BX1-500 4台 7 电焊机 BX-350 6台 8 插入式振捣器 ZB110-30 10个 五、施工 方案 1、工 期及质量目标 路基边坡防护工 程计划施工 日期为 2011 年 7 月 12 日至 2011 年 11 月 30日。 施工 过程中严把质量关,一次性验收合格率达到百分之百。 2、 遮板预制 预 制 施工 工 艺...
