氧活化水流测井技术概述VIP免费

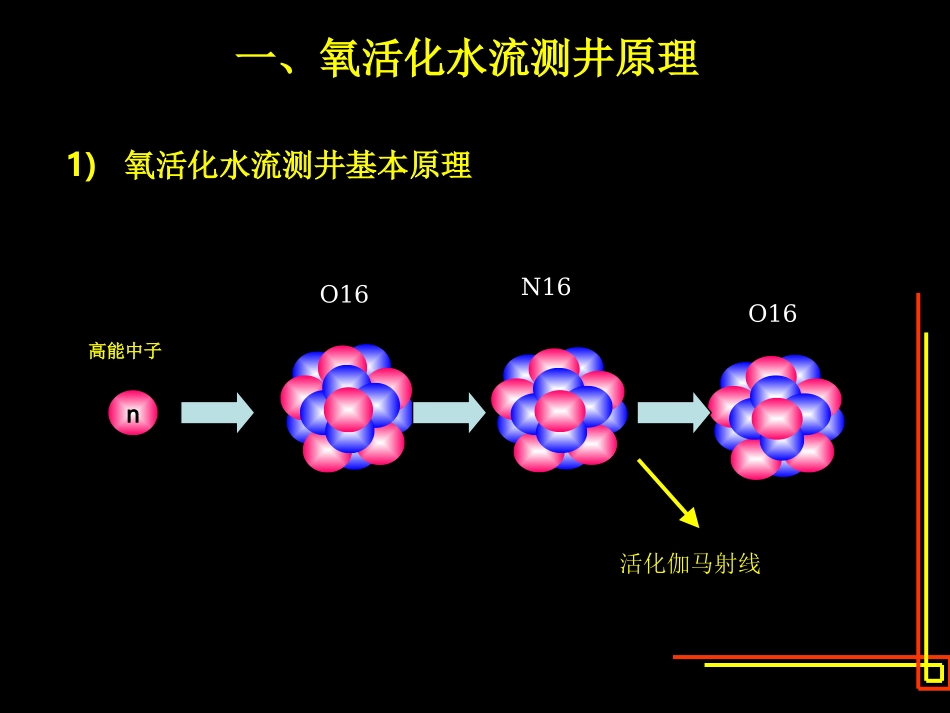

氧活化水流测井技术介绍氧活化水流测井技术介绍目录一、氧活化水流测井原理二、氧活化水流测井与其它测井方法的对比三、氧活化水流测井的应用实例四、结束语目录目录目录nO16N16O16高能中子1)氧活化水流测井基本原理一、氧活化水流测井原理活化伽马射线目录目录2)氧活化水流测井仪的外形结构伽马压力D1DSC型氧活化水流测井仪由遥测短节（CCL、井温、压力及自然伽马）、测量短节（4个伽马探测器）和两个中子发生器组成。D4D3D2中子发生器井温CCL一、氧活化水流测井的测井方法二、氧活化水流测井仪的验收情况三、氧活化水流测井仪的应用四、在测井工艺上采取的措施五、结论上水流测井方式下水流测井方式3)氧活化水流测井方式4)DSC型氧活化水流测井仪对比其他氧活化测井仪的优点1)上下中子管同时测量上、下水流速；2)采用多次累加，使测量精度准确。D4D3D2D1上中子发生器下中子发生器仪器外径：43mm；仪器耐温：135℃；仪器耐压：80MPa；测井方式:定点测量；测量范围：流量:5-800立方米/天；温度:-20-150℃；压力:0-80MPa；测量精度：流量:10m3/d以上:5%,10m3/d以下:10%；温度:±0.5℃；压力:±0.5Mpa。5）氧活化水流测井仪技术指标二、氧活化水流测井与其它测井方法的对比1、注水剖面：对于注水剖面测井常规的测井方法有：井温法、同位素示踪法、多参数法（井温、伽马、压力、流量）。常规的测井方法的不足：井温法：不能定量解释；同位素示踪法：不适用于大孔道地层；低注入量、污水回注会产生同位素的沾污；多参数法：流量测井不能适用于油管过层的注水井。2、注聚剖面：对于注水剖面测井常规的测井方法有：井温法、流量法。常规的测井方法的不足：井温法：不能定量解释；流量法：由于聚合物粘度较大，涡轮流量测井误差较大；电磁流量不受粘度的影响，可较为准确的测量。上述两种方法不能适用于油管过层的注聚井。3、窜槽检测：对于窜槽检测常规的测井方法有：井温法、同位素示踪法、噪声法。由于窜槽具有多样性、复杂性，上述常规的测井方法在窜槽检测中影响因素较多，所要求的测井工艺较复杂，测井解释十分困难。氧活化测井的优点：1、氧活化水流测井可有效避免同位素沾污引起的误差。2、氧活化水流测井不受地层孔隙大小的影响，是大孔道吸水剖面测井的最佳测井方法。3、氧活化水流测井不受井内流体介质的影响（粘度），能够真实地的反映聚合物各层的注入量。4、氧活化水流测井不受井内管柱及工具的影响，可以检测管外窜槽。水井类型测井系列注水井注聚井电磁流量、超声流量均是喇叭口在最上一个射孔层顶部的注聚井中使用最佳。井温法★★★★★★同位素载体法★★★★★★★组合测井法★★★★★电磁流量★★★★超声流量★★★★氧活化测井法★★★★★★★★★★★★★★★★★★★电磁流量法同位素载体法同位素载体法同位素载体法注入剖面测井方法的优化三、氧活化水流测井应用实例庄5-12-3井是一口标准的油管正注井，采取了同位素示踪法和氧活化水流测井方法测井。从同位素测井曲线中不难看出：3号层和4号层吸水，其中4号层为主吸水层。1、解决同位素沾污对测井结果的影响油管内的总流量1446米处的峰值显示1460米处的峰值显示从氧活化水流测井结果看3号层吸水量要明显大于4号层，从裸眼井测井资料分析3号层物性参数优于4号层；从井下管柱结构分析，该井喇叭口位于4号层上，4号层的同位素异常是由于同位素在喇叭口上的沾污引起，该井解释以氧活化测井资料为准。庄5-12-3氧活化水流测井谱图2158mQw=119.652165mQw=63.232171.5mQw=59.272176mQw=54.012180mQw=29.892190mQw=0.002187mQw=0.00新官915井氧活化水流测井解释成果图同位素沾污严重目录一、氧活化水流测井的测井方法二、氧活化水流测井仪的验收情况三、氧活化水流测井仪的应用四、在测井工艺上采取的措施五、结论目录目录K1095井测井解释成果图该井是正反注井，从左往右依次为正注同位素图.反注同位素图和氧活化流量计测井成果图2、油、套管合注井氧活化水流测井目录目录目录K1095井氧活化水流测井谱图封隔器：1393.5m—1395.8m12号：1375m—1377m(全射）13号：1385m—1395m(1389m—1394m已射）14号：1408m—1428m(140...
