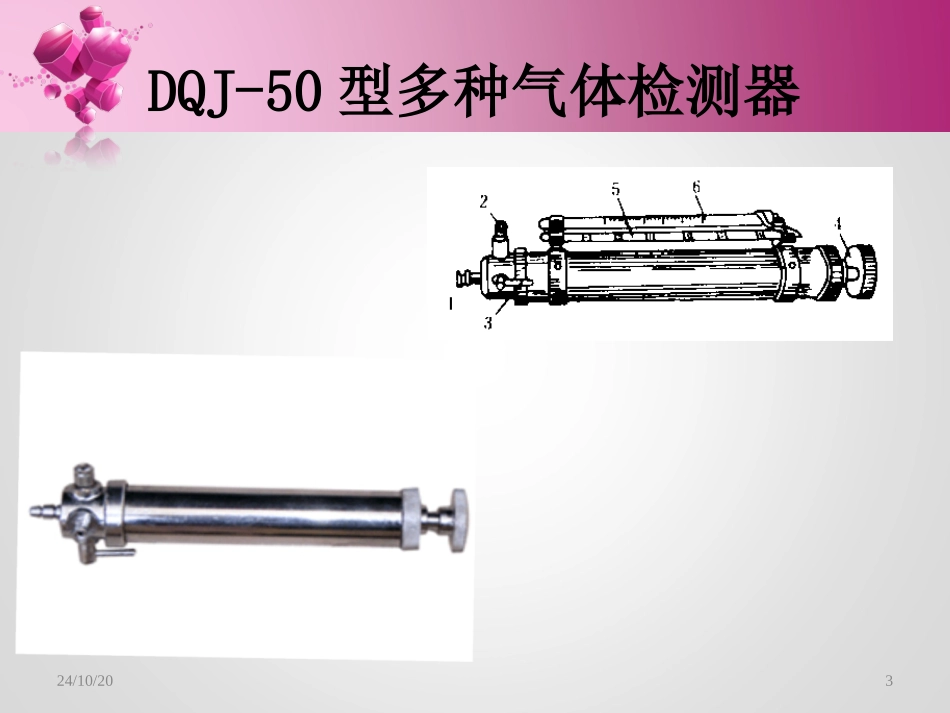

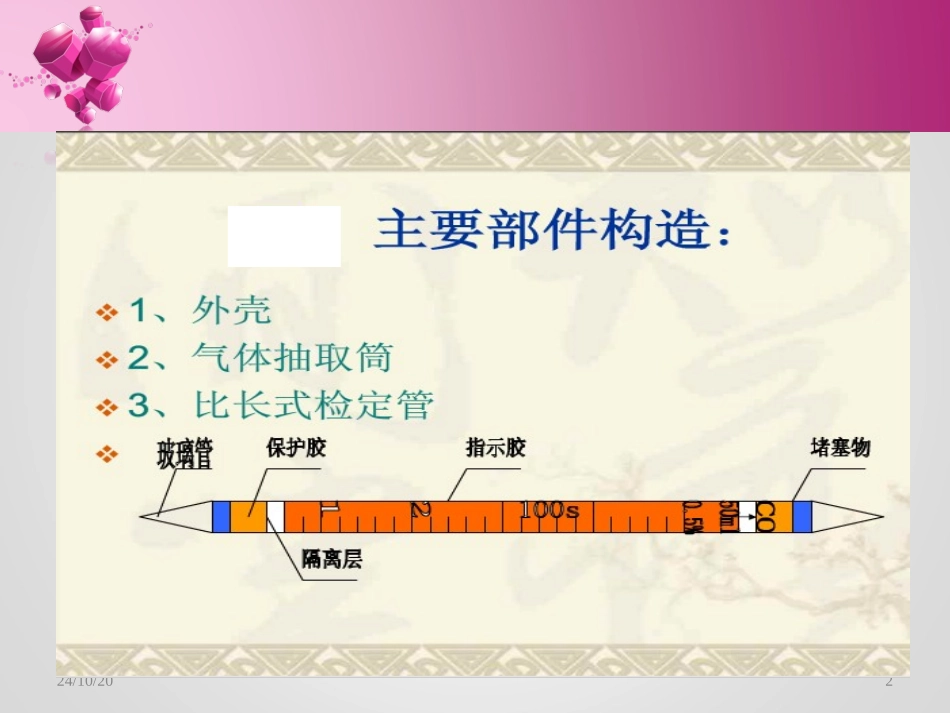

24/10/201一氧化碳鉴定器24/10/20224/10/203DQJ-50型多种气体检测器24/10/204DQJ-50型多种气体检测器结构1.变换器2.气嘴3.阀门把4.阀5.接头6.垫圈7.活塞8.拉杆9.活塞筒10.活塞筒盖11.手柄12.密封圈24/10/205•采样器的结构与工作原理：•采样器由变换器①和活塞筒⑨两大部分组成。活塞头用来抽取和压出气体，变换阀则可以改变气体流动方向或切断气流，当阀门把③处于图示与接头⑤同向时，活塞筒⑨与接头相通；当阀门把③顺时针方向旋转至与活塞筒⑨同向时，气咀②与活塞筒⑨相通；阀门把③处于上述两方想直线夹角的角平分线上时（约与活塞筒轴心线夹角45°），变换阀将活塞筒与外界气体隔断。在拉杆⑧上刻有刻度，可以表示出手柄拉动到某一位置时⑪吸入活塞筒的气体体积（ml）。接头⑤是采样器与检测管之间的联接件。一、采样器的结构与工作原理：1.变换器2.气嘴3.阀门把4.阀5.接头6.垫圈7.活塞8.拉杆9.活塞筒10.活塞筒盖11.手柄12.密封圈24/10/206•当被测气体以一定的速度通过检定管时，被测气体与指示胶发生有色反应，根据指示胶变色度来确定浓度，此种检定管称为比长式检定管。我国用于煤矿的检定管有CO、CO2、H2S及NO2等几种。24/10/20724/10/208•外壳：是用中性玻璃管加工而成。•堵塞物：用的是玻璃丝布、防声棉或耐酸条伦，它对管内物质起固定作用。24/10/209•保护胶—是用活性硅胶作载体，吸附化学试剂碘酸钾和火烟硫酸作为指示胶，当含有一氧化碳的气体通过鉴定管时，与指示胶反应，在玻璃管壁上形成一个棕色环，随着气流的通过，棕色环向前移动。•移动的距离与被测气体中的一氧化碳含量成正比，含量越大色环上升越高，根据变色环的距离，便可测出环境中一氧化碳的含量。•1大格内5小格；1大格表示0.01％；1小格表示0.002％；24/10/201024/10/201124/10/2012检测管名称型号规格(ppm)采样体积(ml)送气时间(s)颜色变化包装（支盒）原色变色氧气O211-21%3060白色茶色•硫化氢H2S11-100100100白色褐色•210-10005050白色褐色•3100-50005050白色褐色二氧化硫SO211-1005050白色黄色•210-10005050紫色黄色二氧化氮NO211-1005025紫色黄绿色•210-10005025白色黄绿色•氨气11-1005050白色褐色•210-10005050土黄色褐色•氢气H210.25-3%50100土黄色白色24/10/2013•操作程序：•接受操作命令→使用前的检查：三通开关是否灵活，筒身是否气•密，活塞是否灵活，鉴定管是否过期、破碎，刻度是否清晰→检查一氧化碳：•检查CO时的注意事项：•（1）按操作方法将气体抽进推出；•（2）使用管与说明要求一致；•（3）测量一般要求2~3次•（4）根据管型读准上升刻度；•（5）不准使用过期及破碎的管子；24/10/2014•检查一氧化碳的方法：•（1）在测定地点，将一氧化碳采取器三通开关扭成与筒身平行位置，往复推拉活塞3~4次；•（2）将活塞向后拉，采取气样，然后将三通开关扭成450位置；•（3）将比长式检定管两端封口打开，把带“0”的一端插在采取器垂直出气口的胶管上；•（4）把三通开关扭到垂直位置，以100S的时间匀速推完。观察变色环位置，根据检定管上的数字读出一氧化碳含量（常量检查）；对浓量和微量一氧化碳的检查方法：使用相应测量范围的检测管上述方法进行检查，如没有相应测量范围的检测管时，可按下述方法按进行检查；•（1）对浓度高的一氧化碳可稀薄后进行检查，得出的结果与稀薄的倍数相乘，就是真实含量；•（2）对微量一氧化碳可重复送几次气，检查得出的结果被送气次数除，就是真实含量。24/10/2015常量检查一氧化碳检查方法•把三通开关扭到垂直位置，以100S的时间匀速推完。观察变色环位置，•例如：使用0.5％的一氧化碳鉴定管检查，变色环上升到了1大格2小格•实际结果=0.1％＋0.04％=0.14％=1400PPm24/10/2016高浓度一氧化碳检查方法•1.用相应测量范围的鉴定管按常量方法进行测量；•2如果没有相应测量范围的鉴定管时，可按下述方法进行检查；对浓度高的一氧化碳可稀薄后进行检查，得出的结果与稀薄的倍数相乘，就是真实含量；•操作如下：准备一个充有新鲜空气的气袋，测定时先吸入一定量的待测气体，然后用新鲜空气稀释至1/2~1/10倍。•例如：吸入了...
