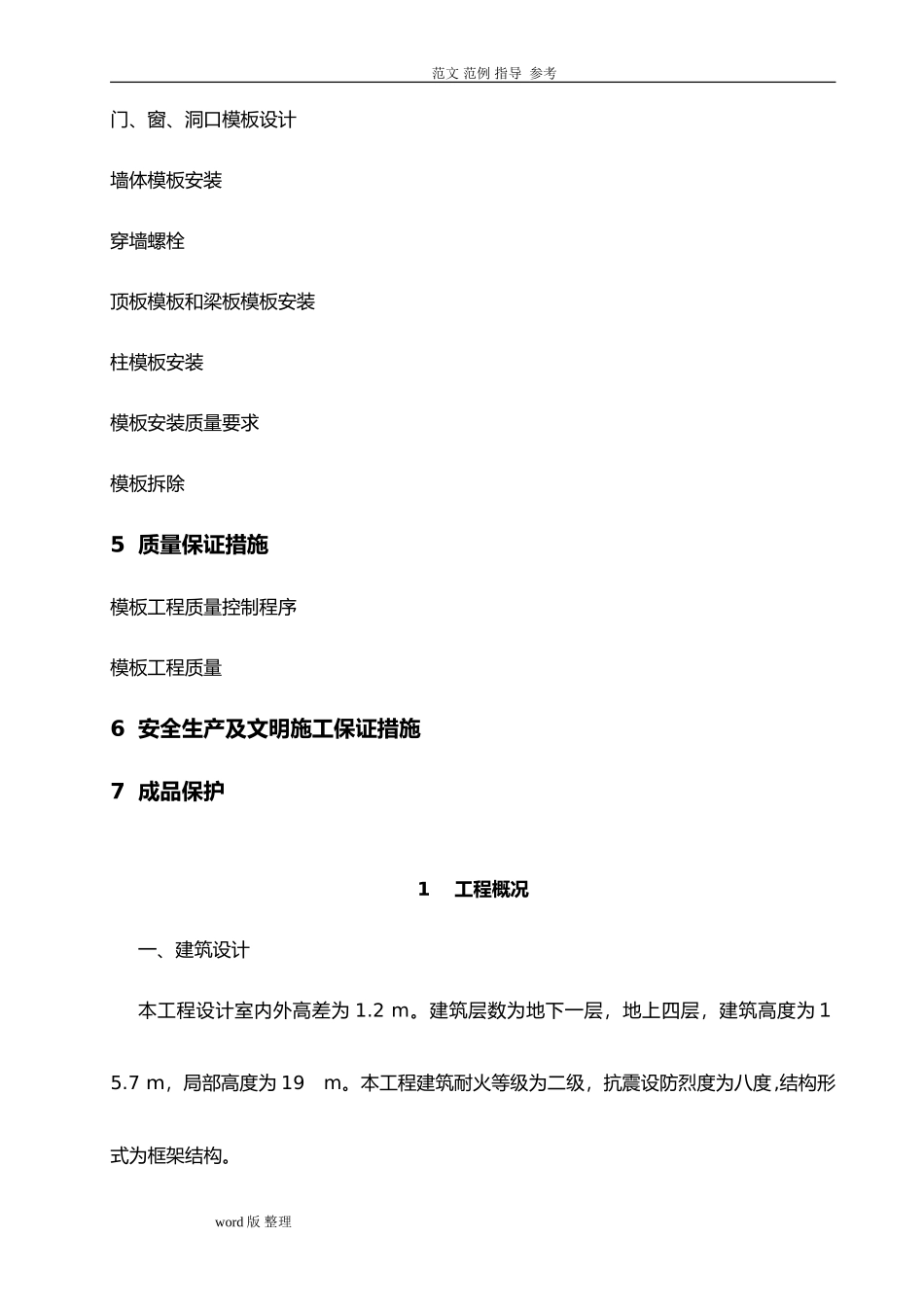

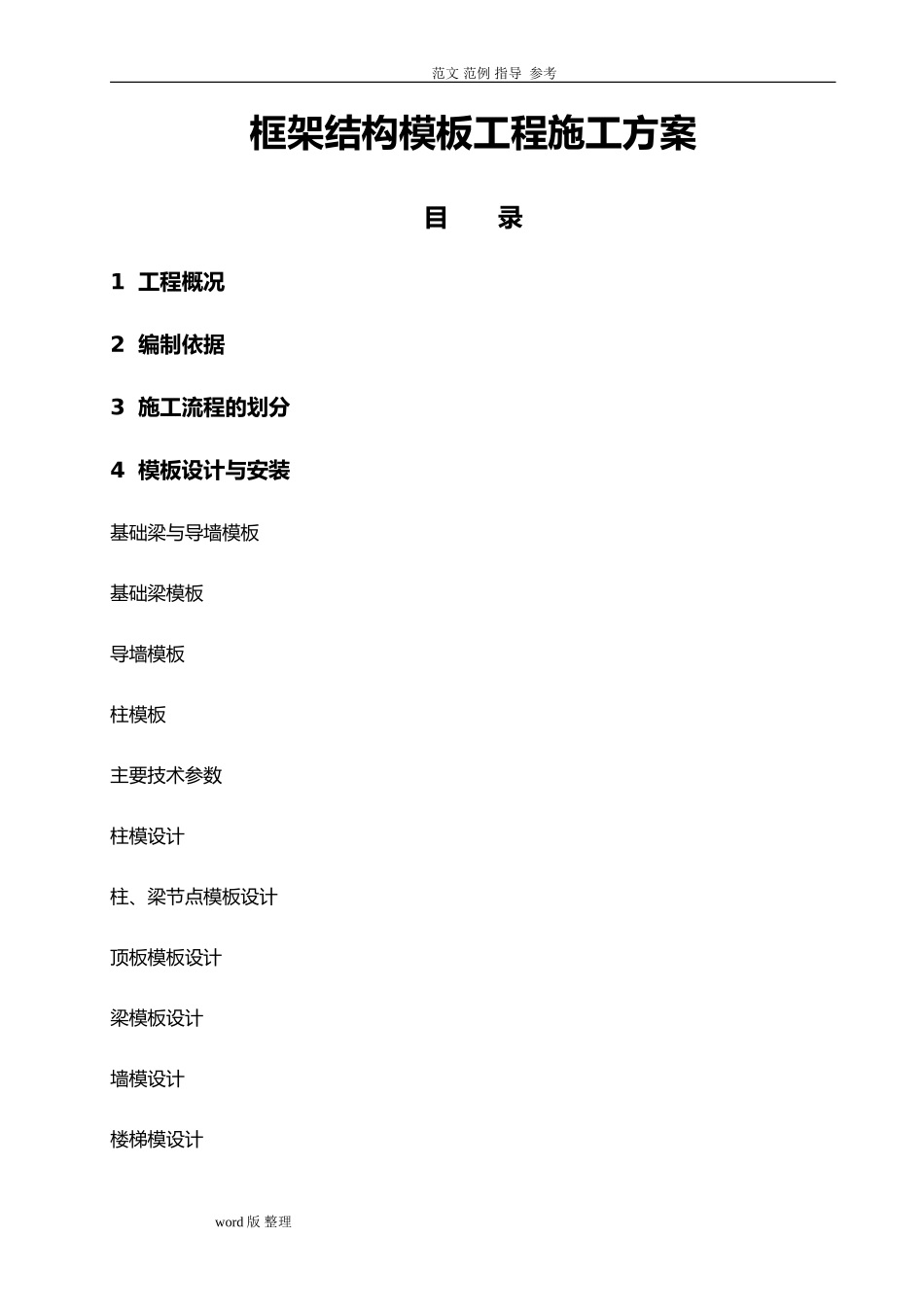

范文范例指导参考框架结构模板工程施工方案目录1工程概况2编制依据3施工流程的划分4模板设计与安装基础梁与导墙模板基础梁模板导墙模板柱模板主要技术参数柱模设计柱、梁节点模板设计顶板模板设计梁模板设计墙模设计楼梯模设计word版整理范文范例指导参考门、窗、洞口模板设计墙体模板安装穿墙螺栓顶板模板和梁板模板安装柱模板安装模板安装质量要求模板拆除5质量保证措施模板工程质量控制程序模板工程质量6安全生产及文明施工保证措施7成品保护1工程概况一、建筑设计本工程设计室内外高差为1.2m。建筑层数为地下一层，地上四层，建筑高度为１5.7ｍ，局部高度为19m。本工程建筑耐火等级为二级，抗震设防烈度为八度,结构形式为框架结构。word版整理范文范例指导参考二、结构设计梁式条形防水板基础，地下室外墙为钢筋混凝土墙,内墙厚２40ｍm非粘土烧结砖，±0.00０以上填充墙体为加气混凝土砌块，外墙300ｍm,内墙200mｍ。屋面防水等级为Ⅲ级，采用一道4厚高聚物改性沥青(SBS）防水层。门窗选用90系列PＶC白色塑钢中空玻璃窗。设外墙保温及楼板保温层。2编制依据2.1国务院令第39３号建设工程安全生产管理条例；2.2JＧJ１30－20０1建筑施工扣件式钢管脚手架安全技术规范;2.３DG／JＪ０８－０16-２0０4钢管扣件水平模板的支撑系统安全技术规程;2.4ＧB50２04－2０02混凝土结构工程施工及验收规范;2.5ＪＧＪ８0-91建筑施工高处作业安全技术规范;2.6JGJ46－2005施工现场临时用电安全技术规范;2.７JGJ59－９９建筑施工安全检查标准;2.9本工程施工图纸。3施工流程的划分word版整理范文范例指导参考根据地下室后浇带布局该工程被分为二个区域,根据以上情况将其分为二个施工段即:Ｉ区为第一施工段，IＩ~IＩI区为第二施工段，按照以上施工段进行流水施工。4模板设计与安装4.1条形基础、基础梁与导墙模板4.1.1条形基础、基础梁模板做法:在基坑开挖时,测量员随基坑开挖速度跟踪测量，并根据基础梁翻样图及时用墨线在垫层放出条形基础及基础梁位置线，模板采用1８厚竹胶板,基础梁壁采用吊模安装,外侧用木方作龙骨,外侧加２根钢管,间距，用螺栓与钢管连接,螺栓中间焊止水片及限位。4.1.2导墙模板导墙模板面层采用1８厚竹胶板，外侧用木方作龙骨,外侧加2根钢管,间距，用螺栓与钢管连接，螺栓中间焊止水片及限位,模板下焊限位马凳作为支撑及限位。4.2柱模板4.2.1主要技术参数楼层层高ｍ板厚m梁宽mm梁高mm备注word版整理范文范例指导参考ｍ地下一层３.6１0０４0０/6008００/750柱高3．6m墙板3.6ｍ二、三层3.6１00６0０/700800/750/6０0柱高３.６m四层５10025０/４０01100/800柱高4m为保证质量，柱、墙砼浇灌时一次灌入高度不超过2m。4.2.2柱模设计4.2.2.1柱子模板采用普通１8厚竹胶板，竖肋用木方,围檩采用双排的钢管。4.2.2.2柱子模板宽度根据柱子几何尺寸确定，配制高度为：层高－梁高,柱高板竖肋间距为2５0mm左右,模板围檩6０0mm。4.2.2.3柱子模板截面大于６0０mm中间应设穿墙螺栓,穿墙螺栓选用的穿墙螺杆，螺栓的排列间距,水平方向两边框处距板边150mm,中间间距控制在左右，螺栓外设塑料套管以便二次周转使用。4.3柱、梁节点模板设计word版整理范文范例指导参考4.3.1梁柱接头模板采用四块用竹胶板制作带梁豁的柱模组合而成。梁豁模板制作时，紧靠梁豁周边的模板背后加木方，木方必须双面刨平直，在木方与多层板组成的平面上加一块50宽竹胶板,竹胶板以便必须与梁豁竹胶板内侧对齐,且与背楞木方固定牢固。梁豁以下的柱模长度不小于10０。4.3.2竹胶板模板、背楞和板是一个固定在一起的梁豁模板,一个梁柱接头的四块带梁豁的模板采用公母扣模,用母扣顶紧公扣模，这样保证合模严实。在母扣模模板侧面粘贴１0厚海绵条,防止漏浆,在梁豁下，用柱箍（刨平木方）将柱模四面抱死。4.3.3梁的底模和侧模与梁豁相接时,要与梁豁周边贴上的50宽多层板靠紧平接，且与梁豁周边双面刨光的木方牢固固定，然后加固梁底模和梁侧模4.3.4若柱子是结构框架的边柱或角柱、剪力墙与梁相接时,梁柱接头有一面或两面没有梁。为了保证梁柱接头上下无明显接槎，在柱子砼浇筑时,在梁底标高下１00－２0０处预埋螺栓。在梁柱接头支设时,...
