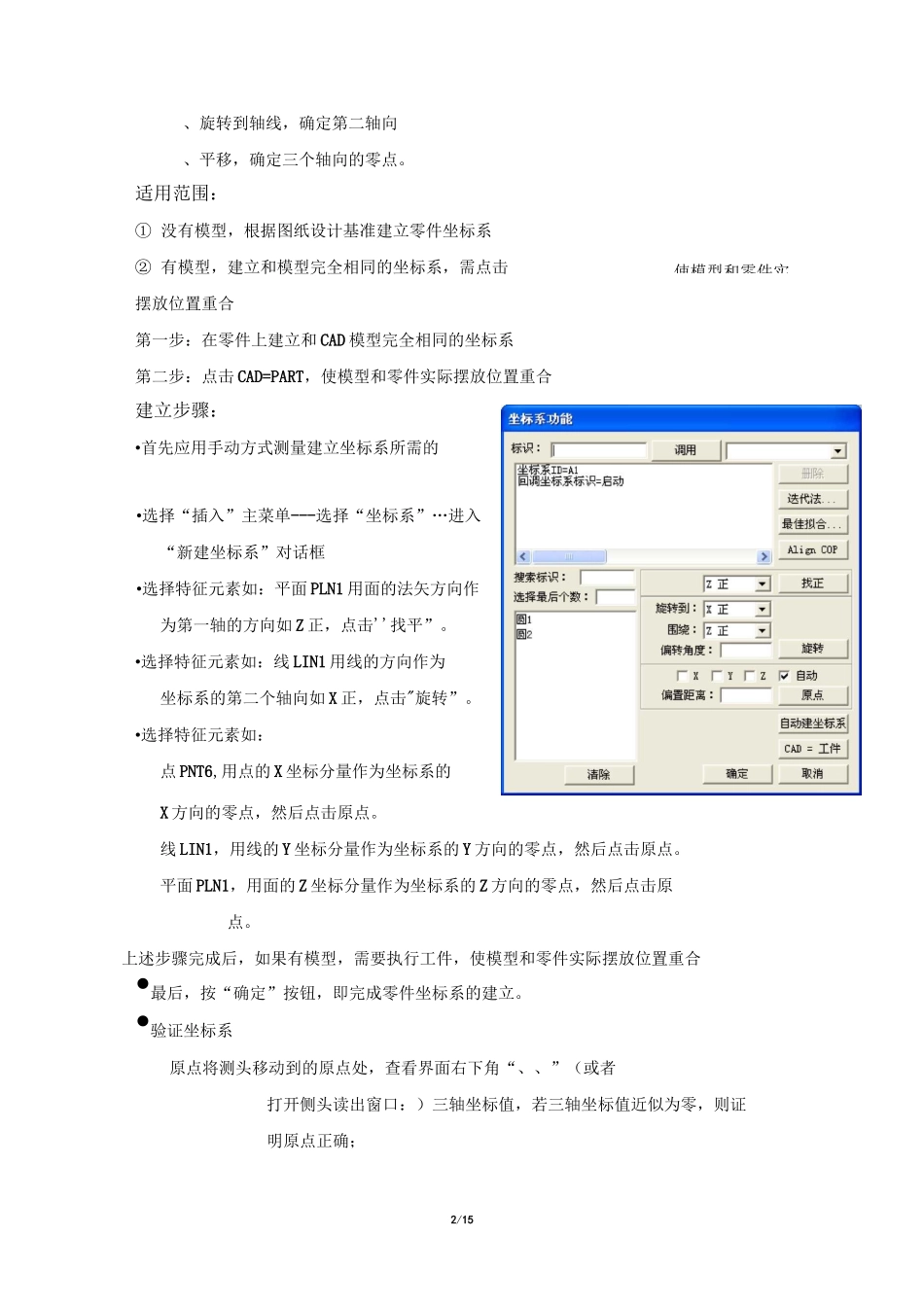

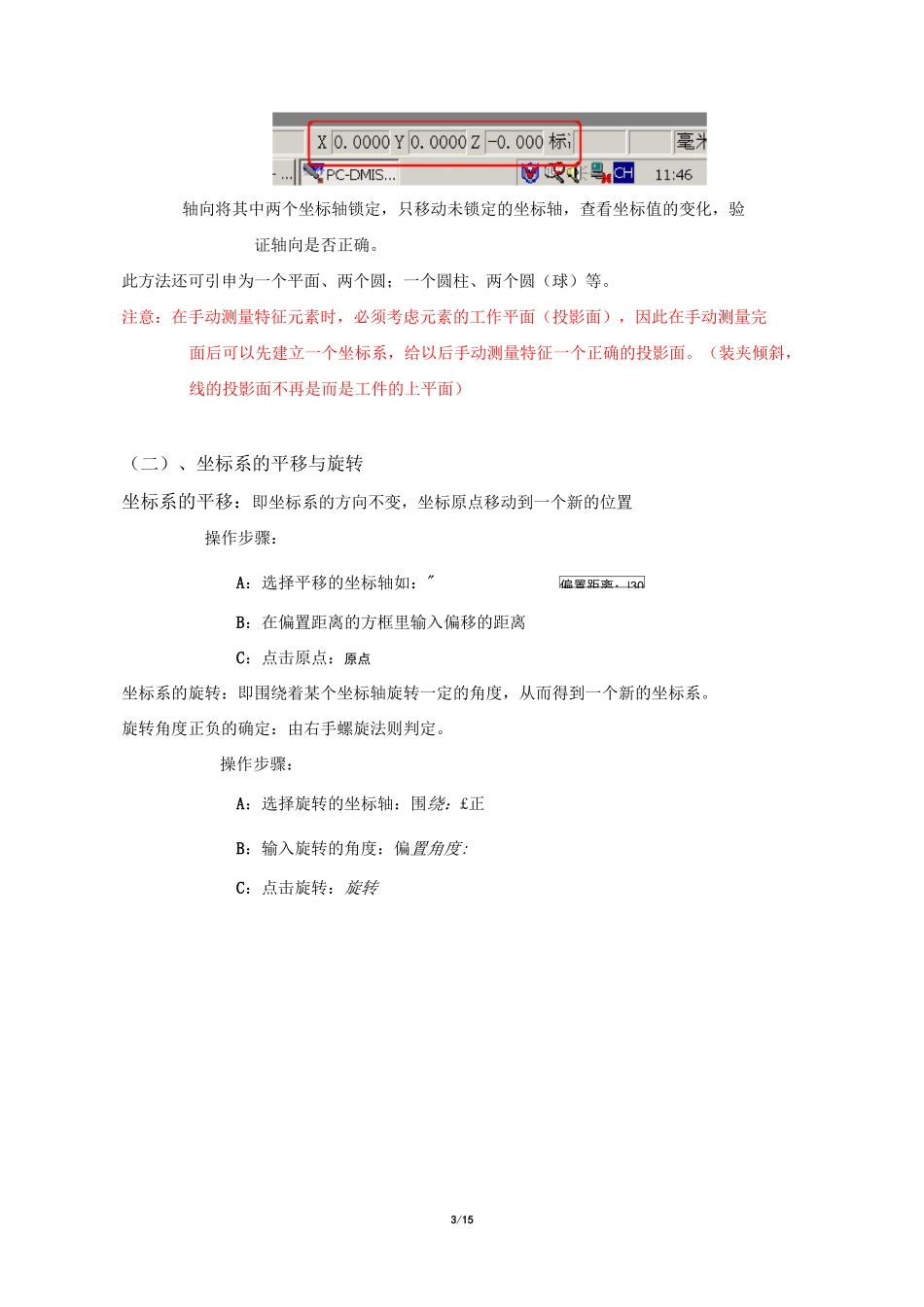

1/15零件坐标系在精确的测量中，正确地建坐标系，与具有精确的测量机，校验好的测头一样重要。由于我们的工件图纸都是有设计基准的，所有尺寸都是与设计基准相关的，要得到一个正确的检测报告，就必须建立零件坐标系，同时，在批量工件的检测过程中，只需建立好零件坐标系即可运行程序，从而更快捷有效。机器坐标系与零件坐标系：在未建立零件坐标系前，所采集的每一个特征元素的坐标值都是在机器坐标系下。通过一系列计算，将机器坐标系下的数值转化为相对于工件检测基准的过程称为建立零件坐标系。建立零件坐标系提供了两种方法：“”法、迭代法。一、坐标系的分类：1、第一种分类：机器坐标系：表示符号 STARTIUP（启动）零件坐标系：表示符号 AO、A1...2、第二种分类：直角坐标系：应用坐标符号 X、Y、Z极坐标系：应用坐标符号 A（极角）R（极径）H（深度值即 Z 值）二、建立坐标系的原则：1、遵循原则：右手螺旋法则右手螺旋法则：拇指指向绕着的轴的正方向，顺着四指旋转的方向角度为正，反之为负。、采集特征元素时，要注意保证最大范围包容所测元素并均匀分布；三、建立坐标系的方法：一、常规建立坐标系（法）应用场合：主要应用于的原点在工件本身、机器的行程范围内能找到的工件，是一种通用方法。又称之为“面、线、点”法。建立坐标系有三步：、找正，确定第一轴向，使用平面的法相矢量方向2/15，使模型和零件实、旋转到轴线，确定第二轴向、平移，确定三个轴向的零点。适用范围：① 没有模型，根据图纸设计基准建立零件坐标系② 有模型，建立和模型完全相同的坐标系，需点击摆放位置重合第一步：在零件上建立和 CAD 模型完全相同的坐标系第二步：点击 CAD=PART，使模型和零件实际摆放位置重合建立步骤：•首先应用手动方式测量建立坐标系所需的•选择“插入”主菜单---选择“坐标系”…进入“新建坐标系”对话框•选择特征元素如：平面 PLN1 用面的法矢方向作为第一轴的方向如 Z 正，点击''找平”。•选择特征元素如：线 LIN1 用线的方向作为坐标系的第二个轴向如 X 正，点击"旋转”。•选择特征元素如：点 PNT6,用点的 X 坐标分量作为坐标系的X 方向的零点，然后点击原点。线 LIN1，用线的 Y 坐标分量作为坐标系的 Y 方向的零点，然后点击原点。平面 PLN1，用面的 Z 坐标分量作为坐标系的 Z 方向的零点，然后点击原点。上述步骤完成后，如果有模型，需要执行工件，使模型和零件实际摆放位置重合•...
