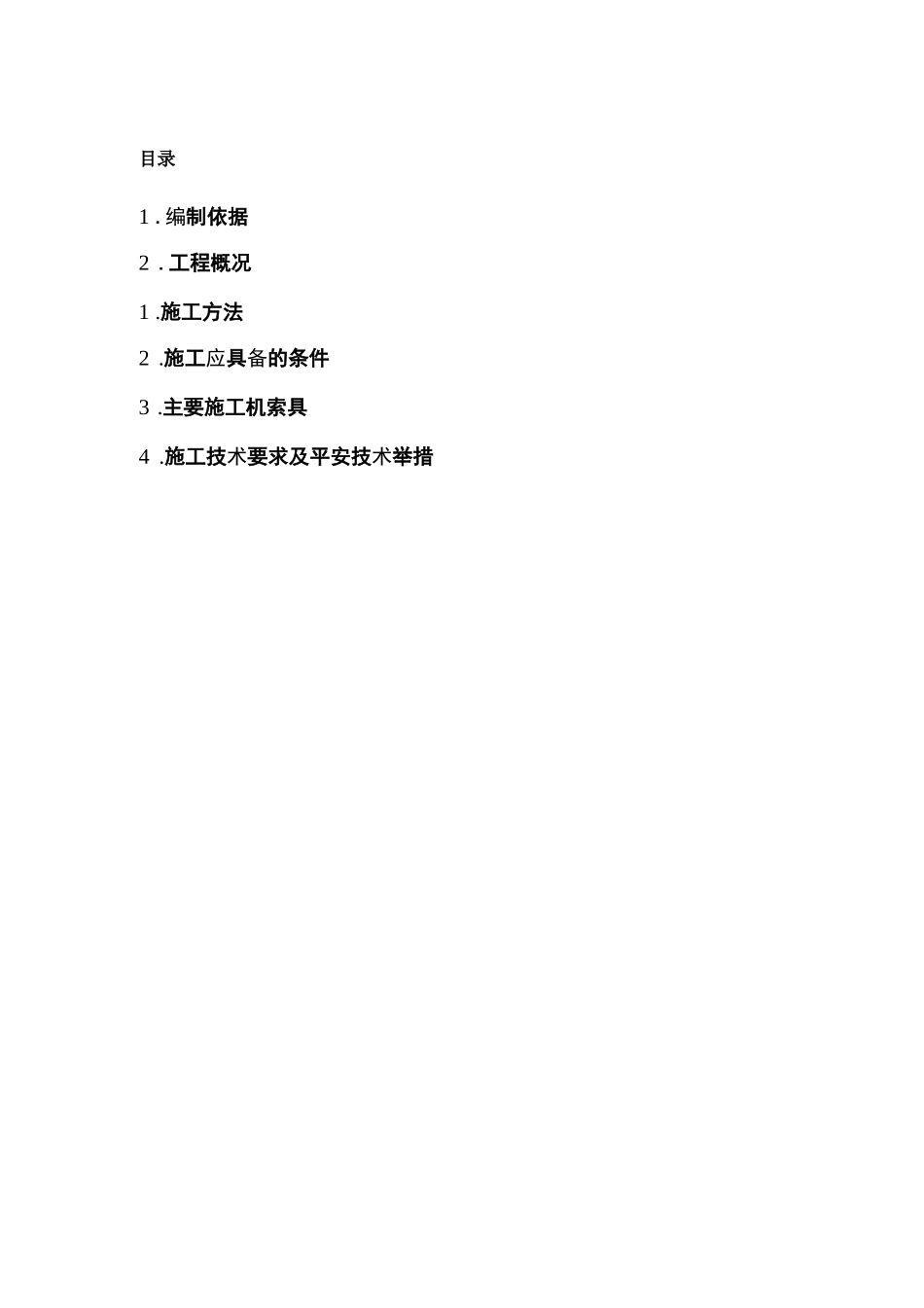

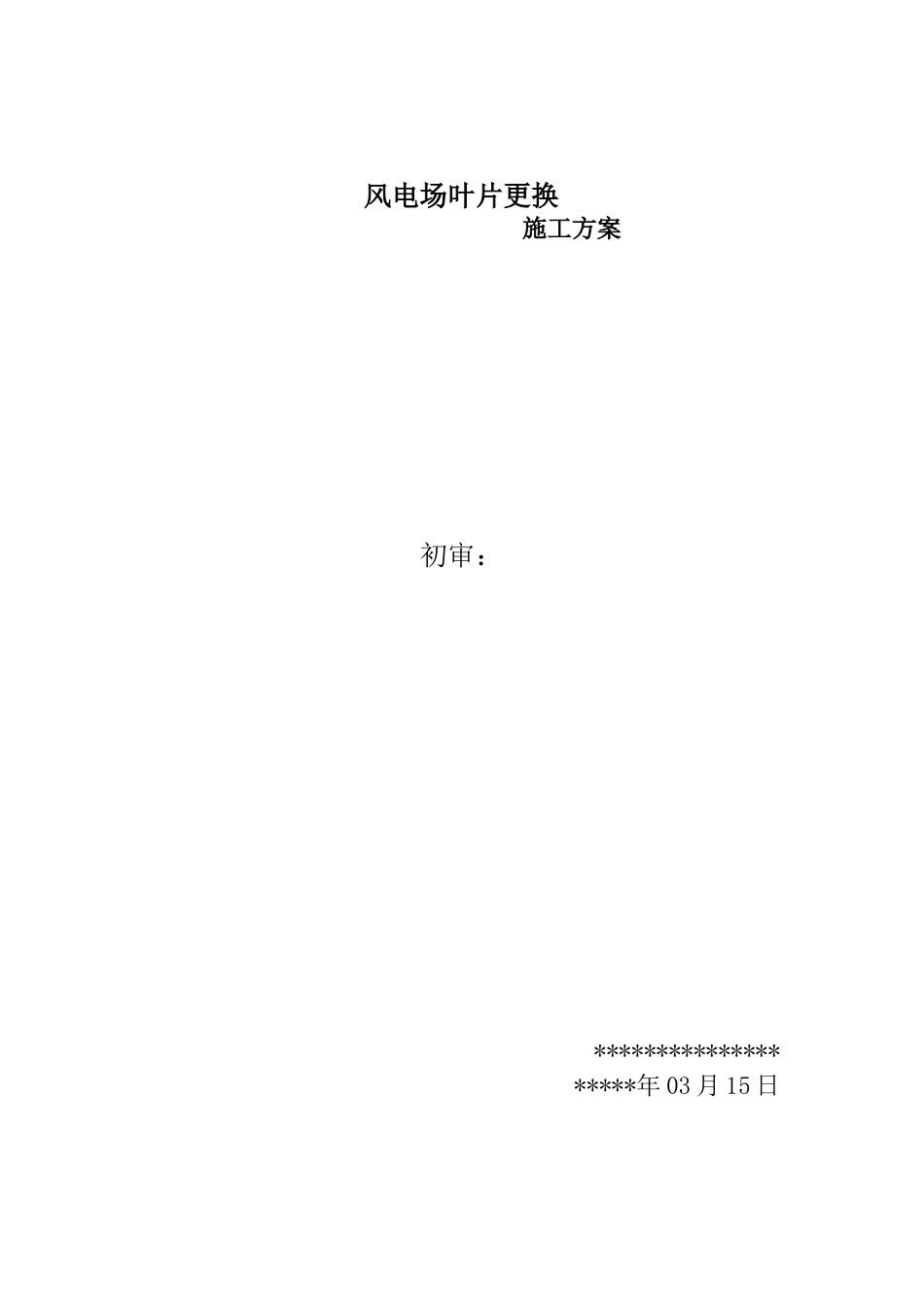

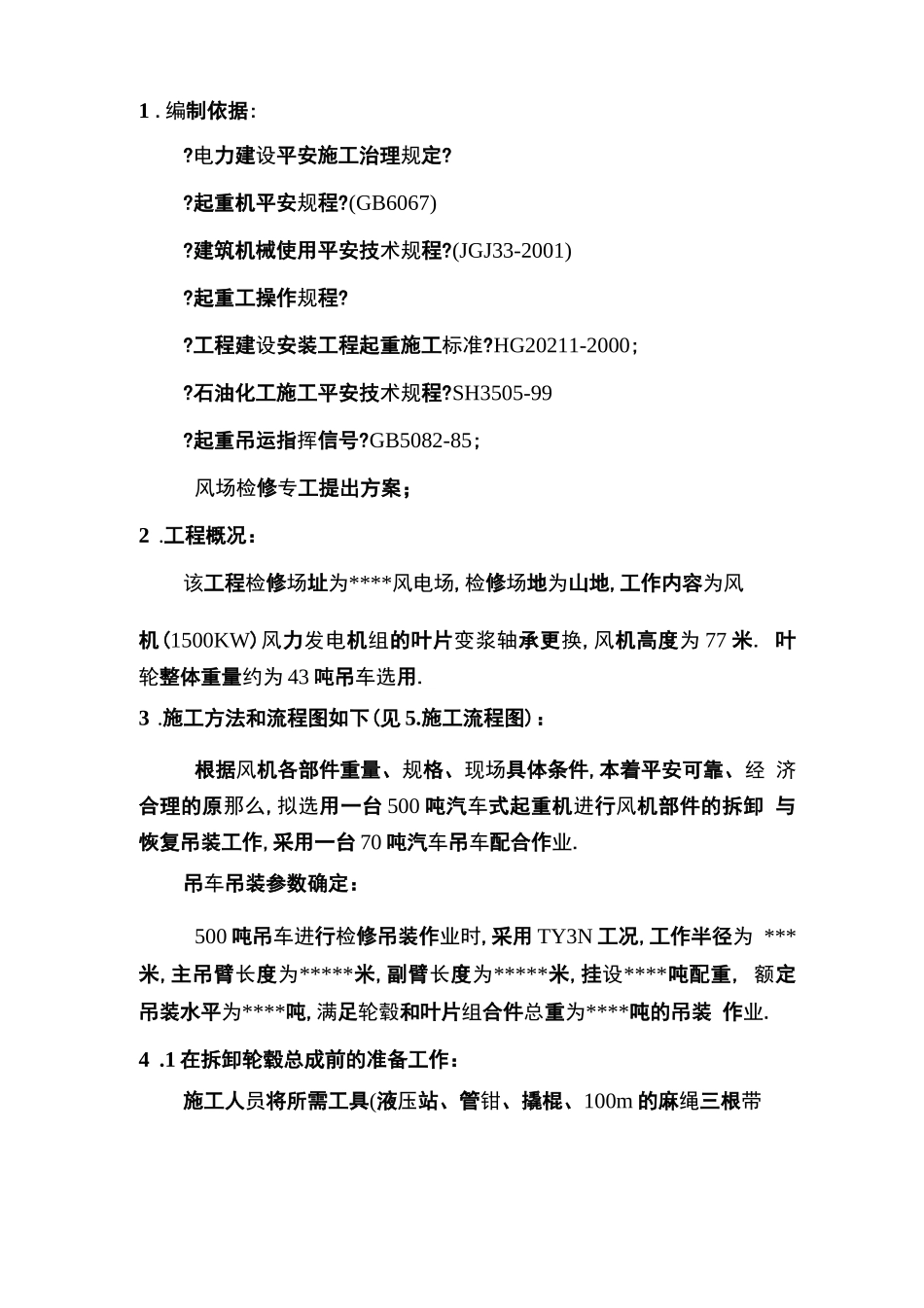

风电场叶片更换施工方案 初审： ********************年 03 月 15 日目录1 .编制依据2 .工程概况1 .施工方法2 .施工应具备的条件3 .主要施工机索具4 .施工技术要求及平安技术举措1 .编制依据:?电力建设平安施工治理规定??起重机平安规程?(GB6067)?建筑机械使用平安技术规程?(JGJ33-2001)?起重工操作规程??工程建设安装工程起重施工标准?HG20211-2000;?石油化工施工平安技术规程?SH3505-99?起重吊运指挥信号?GB5082-85;风场检修专工提出方案；2 .工程概况：该工程检修场址为****风电场,检修场地为山地,工作内容为风机(1500KW)风力发电机组的叶片变浆轴承更换,风机高度为 77 米. 叶轮整体重量约为 43 吨吊车选用.3 .施工方法和流程图如下(见 5.施工流程图)：根据风机各部件重量、规格、现场具体条件,本着平安可靠、经 济合理的原那么,拟选用一台 500 吨汽车式起重机进行风机部件的拆卸 与恢复吊装工作,采用一台 70 吨汽车吊车配合作业.吊车吊装参数确定：500 吨吊车进行检修吊装作业时,采用 TY3N 工况,工作半径为 ***米,主吊臂长度为*****米,副臂长度为*****米,挂设****吨配重, 额定吊装水平为****吨,满足轮毂和叶片组合件总重为****吨的吊装 作业.4 .1 在拆卸轮毂总成前的准备工作：施工人员将所需工具(液压站、管钳、撬棍、100m 的麻绳三根带到主机内部〕.根据现场提出的方案,现将叶片拆装至地面,在地面上拆装三支 叶片,更换变浆轴承,回装叶片,吊装叶片安装至风机,根据此方法编 制拆装方案.1、叶片拆装:将风机偏航至适宜吊装位置,翻开轮毂吊装孔,下方将 吊笼挂勾,并在吊笼上栓两根牵引绳由地面人员限制,将吊笼里人员 及牵引绳、3 吨吊带,提升到指定位置,固定好地面一端的牵引绳；然 后工作人员将吊带环叶片一周,栓在整个叶片长度的 0.6-0.7 倍的部 位上,随后把牵引绳的另一端栓到吊带上；完成将吊笼吊离一侧,将 叶片反方向转动使其变平再将另外一根吊带及两根牵引绳依照前一 叶片的方法拴好,把吊笼放下,将叶片归位到吊装状态;撤除主轴与 轮毂保护罩,撤除连接螺栓,撤除 50%螺栓时,主吊进行吊装称重, 吊车称重吃力,最后完成挂钩工作；准备工作就绪后,开始轮毂剩余螺 栓的拆卸工作,螺栓全部拆完后由指挥人员指挥将轮毂缓慢移出主轴 法兰孔,垂直位置叶片下降离地面 1m-80cm 时,停止下降由抬吊 70 吨吊车将工作人员及吊带、夹板吊到指定位置〔栓在里叶尖 12m 处〕, 使用带挂钩的平安带将工...
