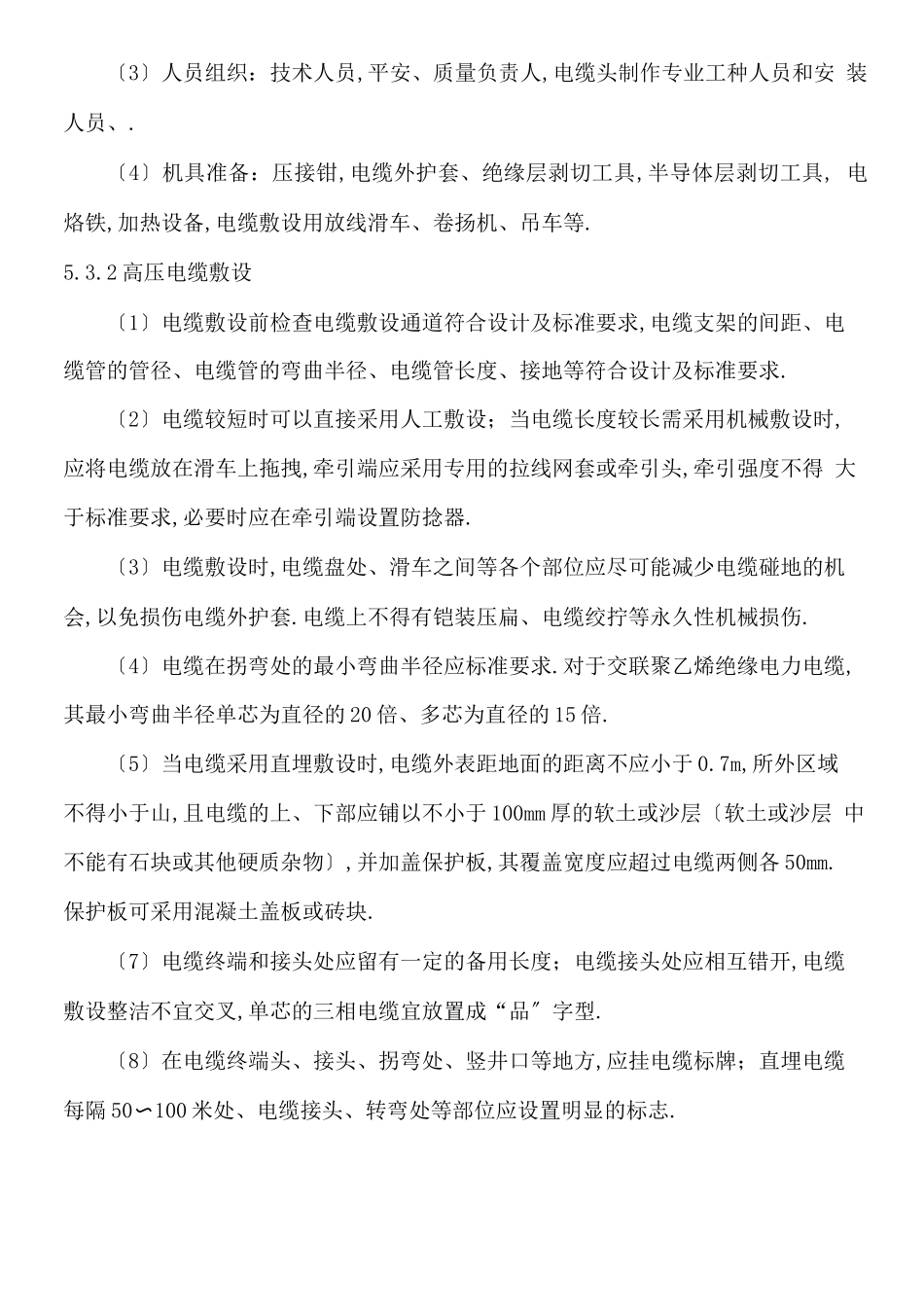

5 高压电缆敷设及电缆头制作安装施工工艺 5.1 适用范围变电工程的 6 -35kV 交联聚乙烯绝缘高压电缆敷设和电缆头制作.5.2 施工流程施工流程图见图 5-1.高压电缆敷设高压电缆头制作高压电缆试验高压电缆头固定 〔工质量验一 图 5-1 施工流程图5.3 流程说明及主要施工工艺质量限制要求5.3.1 施工准备〔1〕材料准备：测量电缆实际长度,并留有一定余度的情况下进行提料,同时 考虑电缆的长度是否超过生产厂家单根最长生产长度；高压电缆提料时,要求对电 缆的规格、型号及技术参数等要说明详细,且符合设计要求；电缆终端和电缆中间 接头的选用同样要求提供型号、适用的电缆规格等详细的参数,目前对于 35kV 及以 下的电力电缆终端一般有热缩型、预制型和冷缩型三种；选用的电缆终端和电缆接 头应包括线鼻子〔对接管〕、接地材料、绝缘材料、填充用料等各类附件；材料到 达现场后应具有合格证、说明书等资料,同时检查外观良好、附件齐全,且符合设 计和提料的要求；电缆的端部应有可靠的防潮举措.〔2〕技术准备：核对施工图,确认电缆沟支架、电缆管等敷设通道符合电缆敷 设的要求,熟悉电缆终端的安装说明书.〔3〕人员组织：技术人员,平安、质量负责人,电缆头制作专业工种人员和安 装人员、.〔4〕机具准备：压接钳,电缆外护套、绝缘层剥切工具,半导体层剥切工具, 电烙铁,加热设备,电缆敷设用放线滑车、卷扬机、吊车等.5.3.2 高压电缆敷设〔1〕电缆敷设前检查电缆敷设通道符合设计及标准要求,电缆支架的间距、电 缆管的管径、电缆管的弯曲半径、电缆管长度、接地等符合设计及标准要求.〔2〕电缆较短时可以直接采用人工敷设；当电缆长度较长需采用机械敷设时, 应将电缆放在滑车上拖拽,牵引端应采用专用的拉线网套或牵引头,牵引强度不得 大于标准要求,必要时应在牵引端设置防捻器.〔3〕电缆敷设时,电缆盘处、滑车之间等各个部位应尽可能减少电缆碰地的机 会,以免损伤电缆外护套.电缆上不得有铠装压扁、电缆绞拧等永久性机械损伤.〔4〕电缆在拐弯处的最小弯曲半径应标准要求.对于交联聚乙烯绝缘电力电缆, 其最小弯曲半径单芯为直径的 20 倍、多芯为直径的 15 倍.〔5〕当电缆采用直埋敷设时,电缆外表距地面的距离不应小于 0.7m,所外区域 不得小于山,且电缆的上、下部应铺以不小于 100mm 厚的软土或沙层〔软土或沙层 中不能有石块或其他硬质杂物〕,并加盖保护板,其覆盖宽度应超过电缆两侧各 50mm. 保护板可采用混凝土盖...
