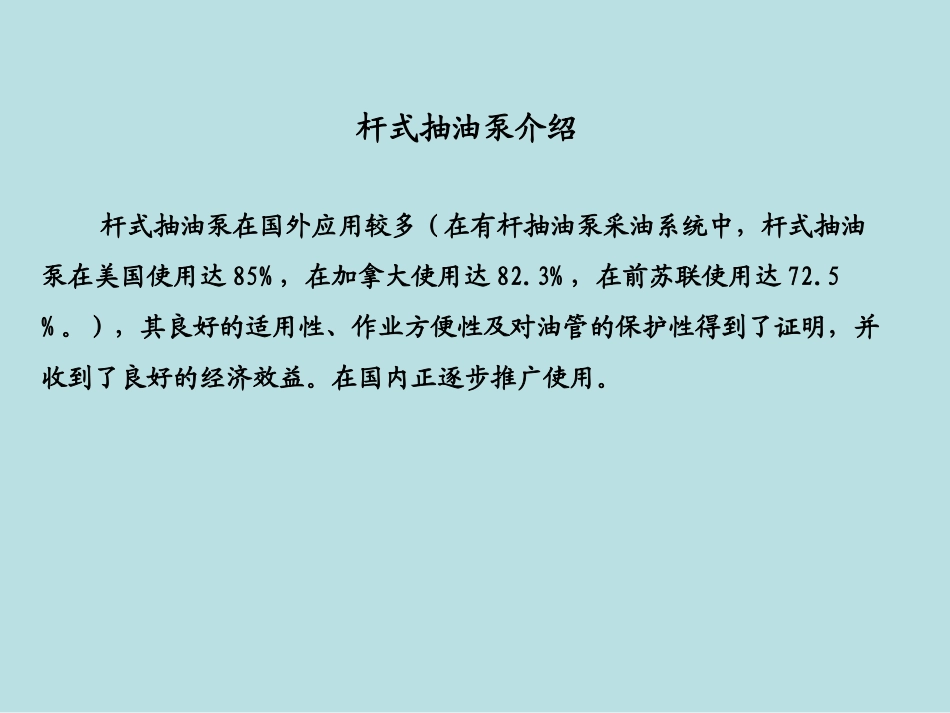

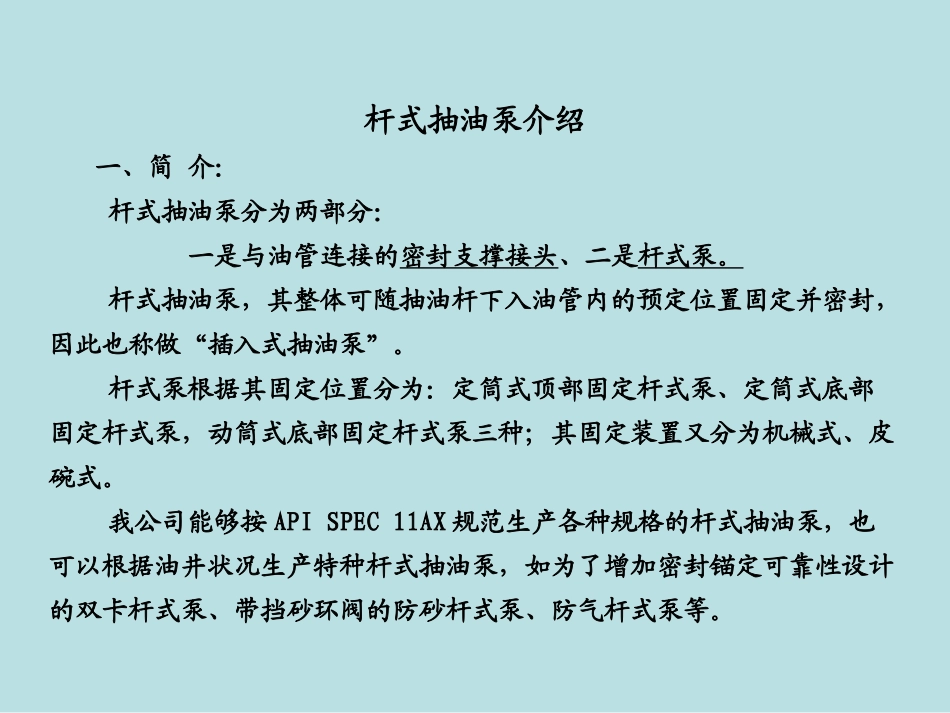

油田专用杆式抽油泵介绍杆式抽油泵介绍一、简介：杆式抽油泵分为两部分：一是与油管连接的密封支撑接头、二是杆式泵。杆式抽油泵，其整体可随抽油杆下入油管内的预定位置固定并密封，因此也称做“插入式抽油泵”。杆式泵根据其固定位置分为：定筒式顶部固定杆式泵、定筒式底部固定杆式泵，动筒式底部固定杆式泵三种；其固定装置又分为机械式、皮碗式。我公司能够按APISPEC11AX规范生产各种规格的杆式抽油泵，也可以根据油井状况生产特种杆式抽油泵，如为了增加密封锚定可靠性设计的双卡杆式泵、带挡砂环阀的防砂杆式泵、防气杆式泵等。杆式抽油泵介绍杆式抽油泵在国外应用较多（在有杆抽油泵采油系统中，杆式抽油泵在美国使用达85%，在加拿大使用达82.3%，在前苏联使用达72.5%。），其良好的适用性、作业方便性及对油管的保护性得到了证明，并收到了良好的经济效益。在国内正逐步推广使用。杆式抽油泵介绍二、杆式抽油泵的特点：①、杆式抽油泵在起下抽油泵作业过程中，不需起下油管，作业方便，省时省力，占井时间短；同时由于减少了油管的上卸扣操作，减少油管螺纹的漏失隐患，延长油管的使用寿命，利于油管的维护。②、通过改进结构，在更换不同泵径的杆式抽油泵时，达到不动油管柱的目的；即杆式泵的密封支撑接头（与油管连接）为通用零件。③、杆式抽油泵泵体可以绕固定装置摆动，适宜斜井。④、杆式抽油泵泵效一般比管式抽油泵高。⑤、杆式抽油泵结构形式多样，可选择性强。杆式抽油泵介绍三、杆式抽油泵种类RHAC：为定筒式顶部固定（皮碗）杆式泵；RHAM：为定筒式顶部固定（机械）杆式泵；RHBC：为定筒式底部固定（皮碗）杆式泵；RHBM：为定筒式底部固定（机械）杆式泵；RHTC：为动筒式底部固定（皮碗）杆式泵；RHTM：为动筒式底部固定（机械）杆式泵；RHAC—BM：为定筒式顶部（皮碗）底部（机械）双卡杆式泵（两端双卡）；RHAM—AC：为定筒式顶部（皮碗和机械）双卡杆式泵（单端双卡）。杆式抽油泵介绍四、杆式抽油泵适宜不同井况的结构设计方式：根据具体井况，进行杆式抽油泵的结构设计或调整，使之具有针对性，达到减少杆式泵使用故障、有效开采油井的目的；这也是国外能够推广使用杆式泵的因素之一，国外用户常常会提出一些特殊要求，如阀副材料、间隙级别、柱塞长度、防气、防砂等方面的详细规定。①、稠油油井：杆式抽油泵的阀罩采用大流道结构，增加进油通道，减少油流阻力；为了增加阀球的关闭速度，可采用重球。②、含砂油井：杆式抽油泵的阀罩采用大流道结构，方便砂粒通过，柱塞上连接螺旋块，搅拌井液，使砂粒不易沉积；固定阀球可用硬质合金球或采用双阀结构。应优先选用顶部固定杆式抽油泵、动筒杆式抽油泵、三管杆式抽油泵。根据井况，配套使用砂锚、泵下连接割缝筛管等措施，可达到更好的防砂效果。杆式抽油泵介绍③、含气油井：使用滑阀杆式抽油泵、空心阀杆式抽油泵、大间隙式杆式抽油泵（杆式抽油泵在上行程附近泵筒与柱塞间隙加大，漏失量加大，达到减少气锁的目的。）。配套使用气锚，效果将更好。④、含蜡油井：定期清蜡；泵上部连接1~2根大规格油管，起泵作业时，将泵上提油管内，进行（热水）正洗井清蜡。⑤、深井：优先选用底部固定杆式抽油泵，并根据泵挂深度适当加长柱塞密封段长度、适当加大间隙。配套使用油管锚，以减少冲程损失，增加泵效。⑥、要求锚定力大的油井：选用双卡杆式抽油泵。杆式抽油泵介绍五、下井深度(米)：泵型泵径备注31.7538.1044.4557.15此泵挂深度摘自《抽油泵》－石油工业出版社；目前现场使用杆式泵泵挂深度已超过此规定。可通过提高泵筒强度的方式加大泵挂深度。RHA2800260020001350RHB3300300023501700杆式抽油泵介绍六、使用说明①、下泵前：a、检查杆式泵是否有损坏和因保管不当而引起的锈蚀现象，各部连接螺纹是否已拧紧。进行柱塞拉动灵活性检查。b、所有油管需经过清洗和通径规检测，清洁抽油杆表面和接箍内外表面。c、仔细阅读作业指导书，并严格执行。②、下泵时：a、按作业指导书的设计，下入该井要求长度的尾管、筛管、丝堵等。b、把泵的密封支撑接头（注意方向）随油管下到设计深度。杆式抽油泵介绍六、使...
