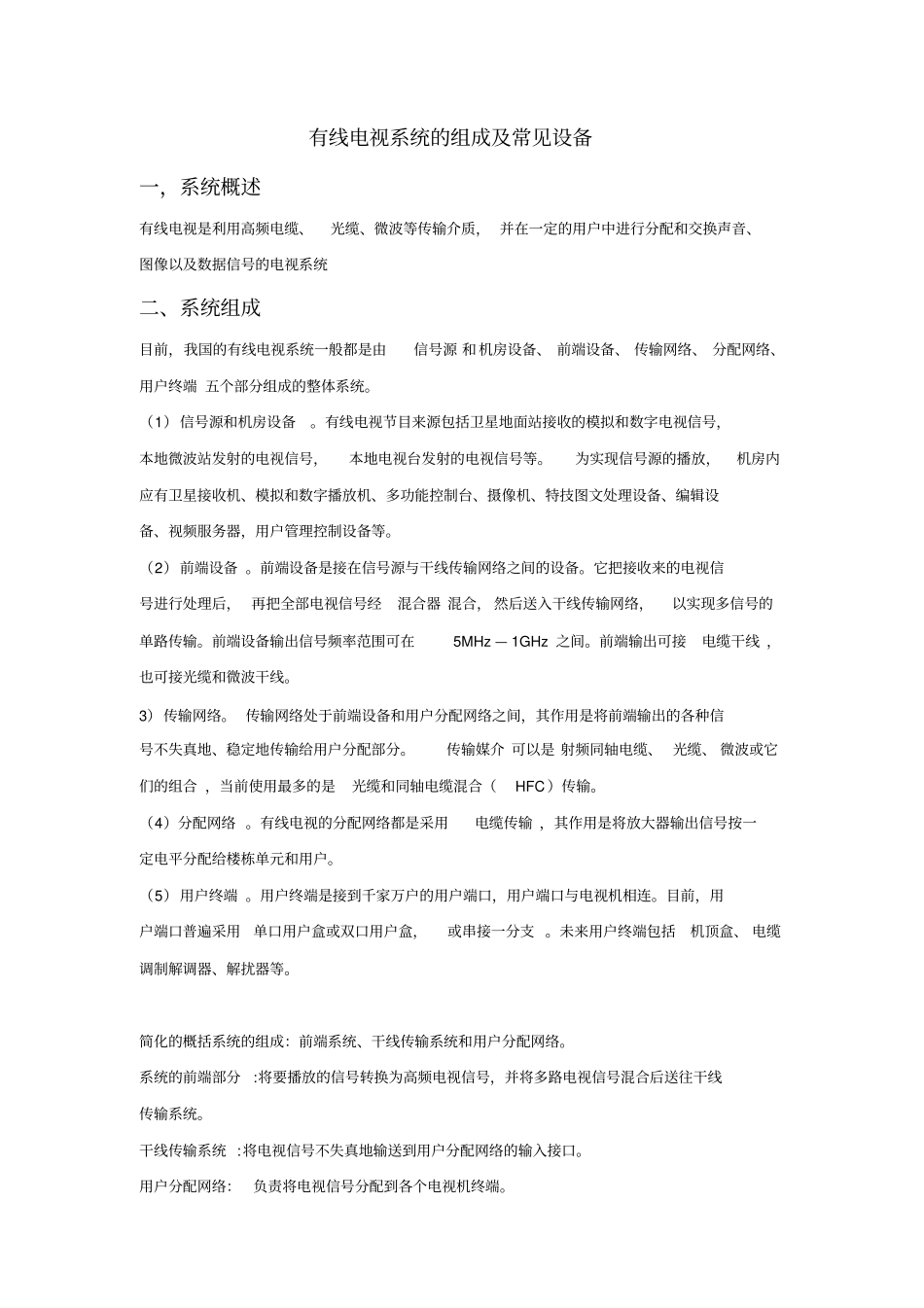

有线电视系统的组成及常见设备一，系统概述有线电视是利用高频电缆、光缆、微波等传输介质， 并在一定的用户中进行分配和交换声音、图像以及数据信号的电视系统二、系统组成目前，我国的有线电视系统一般都是由信号源 和机房设备、 前端设备、 传输网络、 分配网络、用户终端 五个部分组成的整体系统。（1）信号源和机房设备。有线电视节目来源包括卫星地面站接收的模拟和数字电视信号，本地微波站发射的电视信号，本地电视台发射的电视信号等。为实现信号源的播放，机房内应有卫星接收机、模拟和数字播放机、多功能控制台、摄像机、特技图文处理设备、编辑设备、视频服务器，用户管理控制设备等。（2）前端设备 。前端设备是接在信号源与干线传输网络之间的设备。它把接收来的电视信号进行处理后， 再把全部电视信号经混合器 混合， 然后送入干线传输网络，以实现多信号的单路传输。前端设备输出信号频率范围可在5MHz — 1GHz 之间。前端输出可接电缆干线 ，也可接光缆和微波干线。3）传输网络。 传输网络处于前端设备和用户分配网络之间，其作用是将前端输出的各种信号不失真地、稳定地传输给用户分配部分。传输媒介 可以是 射频同轴电缆、 光缆、 微波或它们的组合 ，当前使用最多的是光缆和同轴电缆混合（HFC）传输。（4）分配网络 。有线电视的分配网络都是采用电缆传输 ，其作用是将放大器输出信号按一定电平分配给楼栋单元和用户。（5）用户终端 。用户终端是接到千家万户的用户端口，用户端口与电视机相连。目前，用户端口普遍采用单口用户盒或双口用户盒，或串接一分支 。未来用户终端包括机顶盒、 电缆调制解调器、解扰器等。简化的概括系统的组成：前端系统、干线传输系统和用户分配网络。系统的前端部分:将要播放的信号转换为高频电视信号，并将多路电视信号混合后送往干线传输系统。干线传输系统 :将电视信号不失真地输送到用户分配网络的输入接口。用户分配网络：负责将电视信号分配到各个电视机终端。用户分支网络分支器的作用是将电缆输入的电视信号进行分支，每一个分支电路接一台电视机分支器。由一个主路输入端，一个主路输出端和若干个分支输出端构成。分支 /分配器 是一种高频宽带信号功率分配的无源器件。它的带宽目前已达到5— 1000MHz ，其结构简单，价格低廉，工作不需要电源，广泛用于HFC 有线电视领域。器件分为室内型和野外型两种结构，以适应不同环境的需要。野外型器件 除具有防水...
