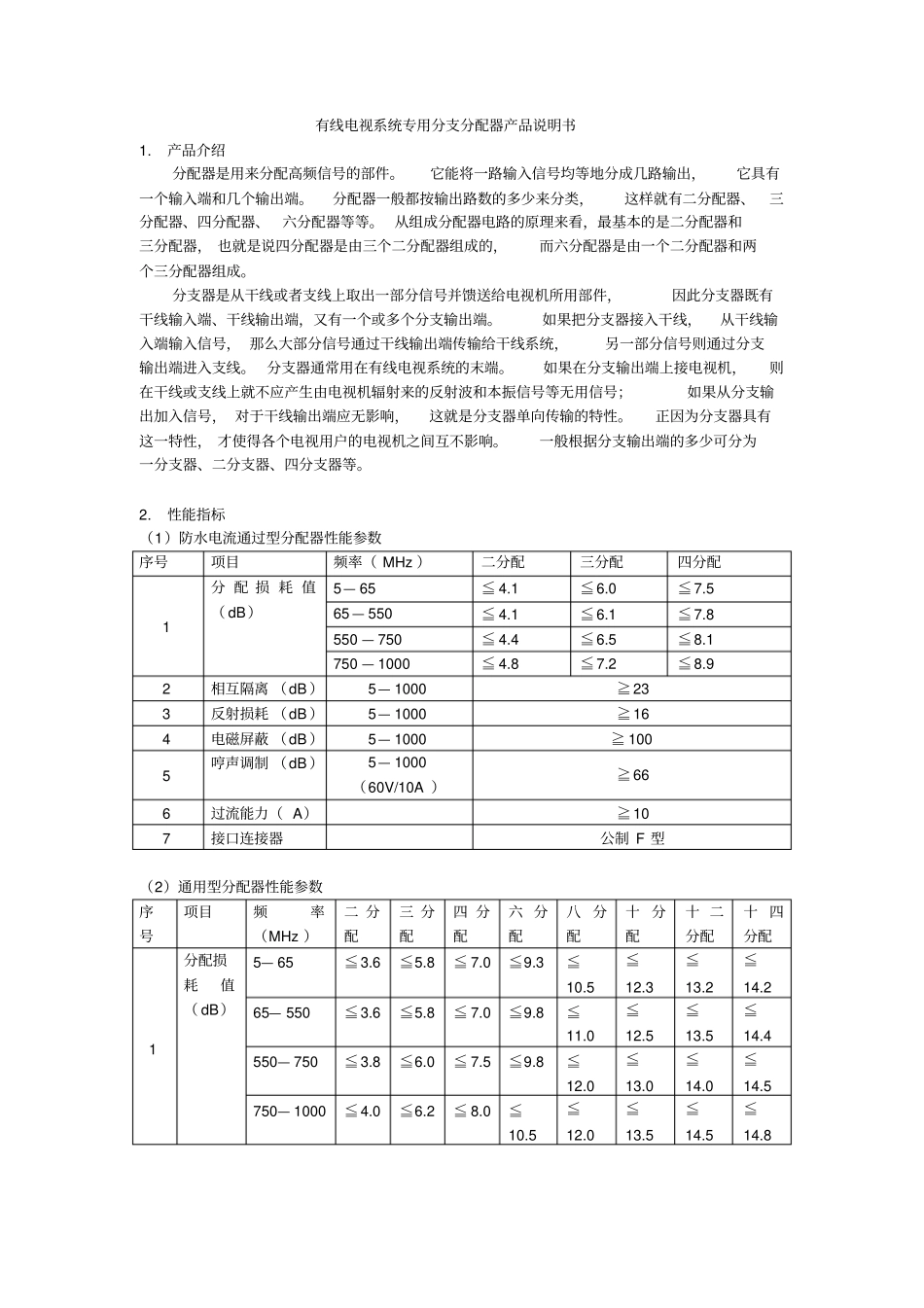

有线电视系统专用分支分配器产品说明书1. 产品介绍分配器是用来分配高频信号的部件。它能将一路输入信号均等地分成几路输出，它具有一个输入端和几个输出端。分配器一般都按输出路数的多少来分类，这样就有二分配器、三分配器、四分配器、六分配器等等。 从组成分配器电路的原理来看，最基本的是二分配器和三分配器， 也就是说四分配器是由三个二分配器组成的，而六分配器是由一个二分配器和两个三分配器组成。分支器是从干线或者支线上取出一部分信号并馈送给电视机所用部件，因此分支器既有干线输入端、干线输出端，又有一个或多个分支输出端。如果把分支器接入干线，从干线输入端输入信号， 那么大部分信号通过干线输出端传输给干线系统，另一部分信号则通过分支输出端进入支线。 分支器通常用在有线电视系统的末端。如果在分支输出端上接电视机，则在干线或支线上就不应产生由电视机辐射来的反射波和本振信号等无用信号；如果从分支输出加入信号， 对于干线输出端应无影响，这就是分支器单向传输的特性。正因为分支器具有这一特性， 才使得各个电视用户的电视机之间互不影响。一般根据分支输出端的多少可分为一分支器、二分支器、四分支器等。2. 性能指标（1）防水电流通过型分配器性能参数序号项目频率（ MHz ）二分配三分配四分配1 分 配 损 耗 值（ dB）5— 65 ≦ 4.1 ≦6.0 ≦7.5 65 — 550 ≦ 4.1 ≦6.1 ≦7.8 550 — 750 ≦ 4.4 ≦6.5 ≦8.1 750 — 1000 ≦ 4.8 ≦7.2 ≦8.9 2 相互隔离 （dB ）5— 1000 ≧23 3 反射损耗 （dB ）5— 1000 ≧16 4 电磁屏蔽 （dB ）5— 1000 ≧ 100 5 哼声调制 （dB ）5— 1000（60V/10A ）≧66 6 过流能力（ A）≧10 7 接口连接器公制 F 型（2）通用型分配器性能参数序号项目频率（MHz ）二 分配三 分配四 分配六 分配八 分配十 分配十 二分配十 四分配1 分配损耗值（ dB）5— 65 ≦3.6 ≦5.8 ≦ 7.0 ≦9.3 ≦10.5 ≦12.3 ≦13.2 ≦14.2 65— 550 ≦3.6 ≦5.8 ≦ 7.0 ≦9.8 ≦11.0 ≦12.5 ≦13.5 ≦14.4 550— 750 ≦3.8 ≦6.0 ≦ 7.5 ≦9.8 ≦12.0 ≦13.0 ≦14.0 ≦14.5 750— 1000 ≦4.0 ≦6.2 ≦ 8.0 ≦10.5 ≦12.0 ≦13.5 ≦14.5 ≦14.8 2 相互隔离（dB ）5— 1000 ≧25 3 反射损耗（dB ）5— 1000 ≧18 4 电磁屏蔽（dB ）5— 1000 ≧100 5 接口...
