有线电视系统课设VIP免费

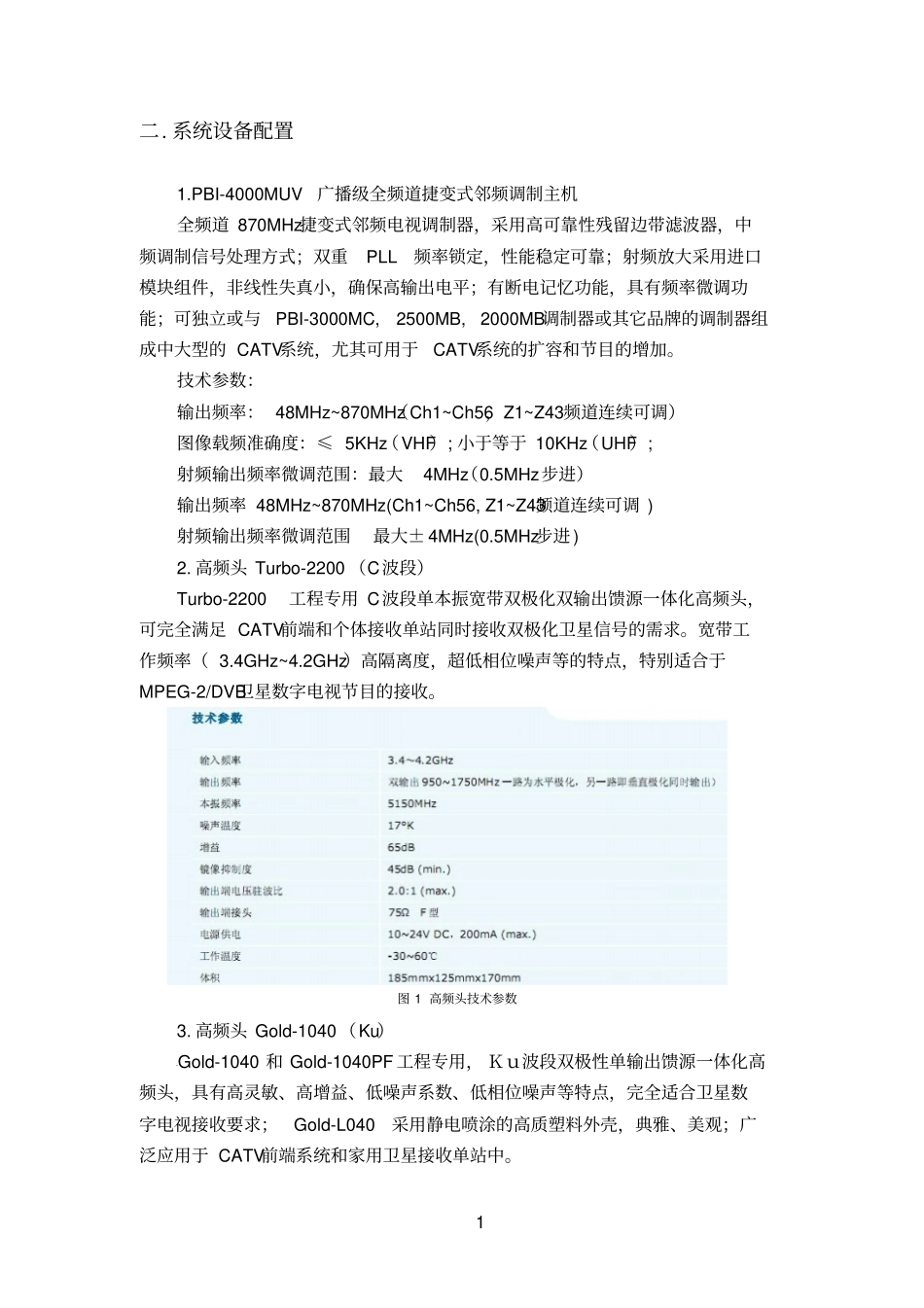

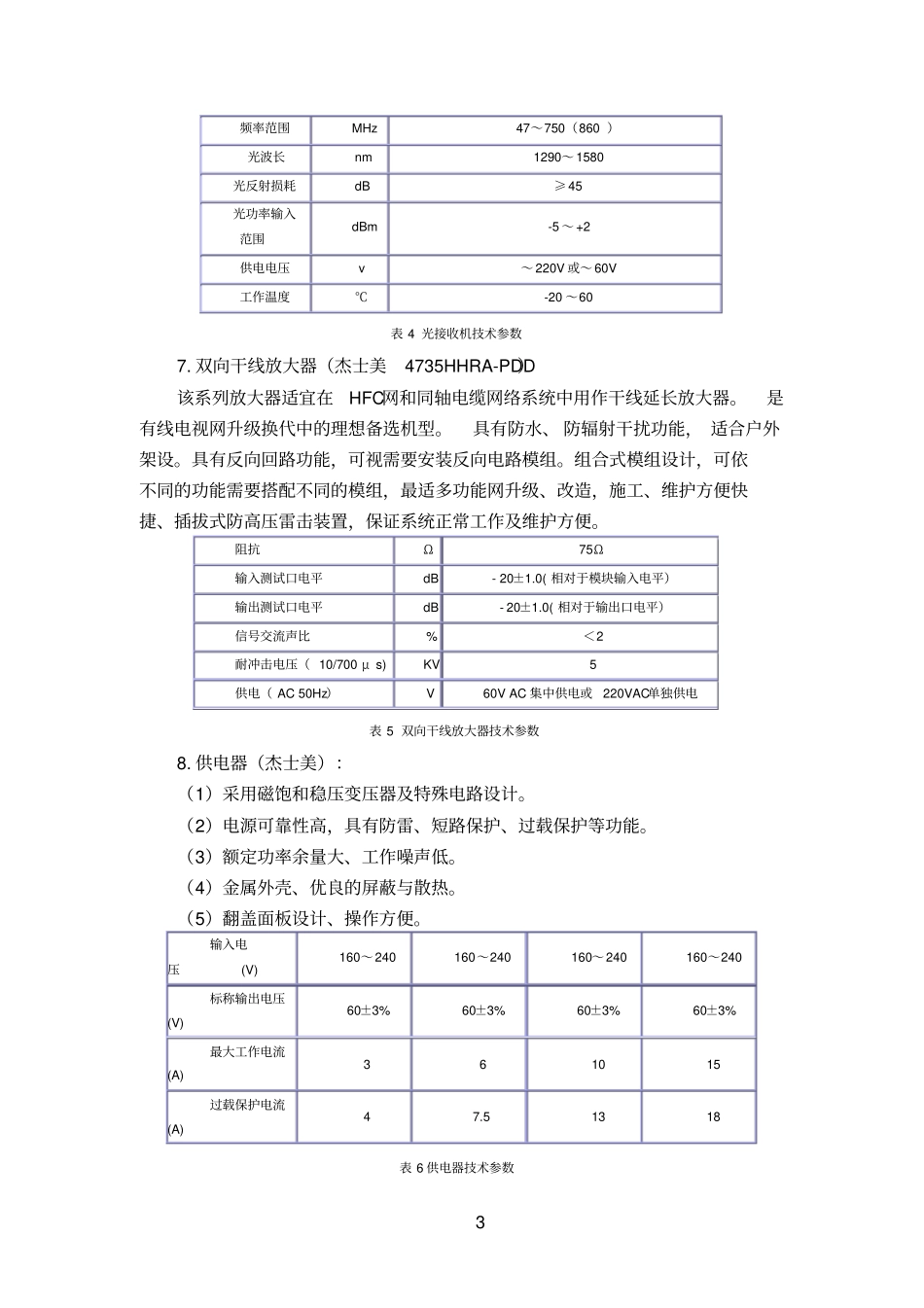

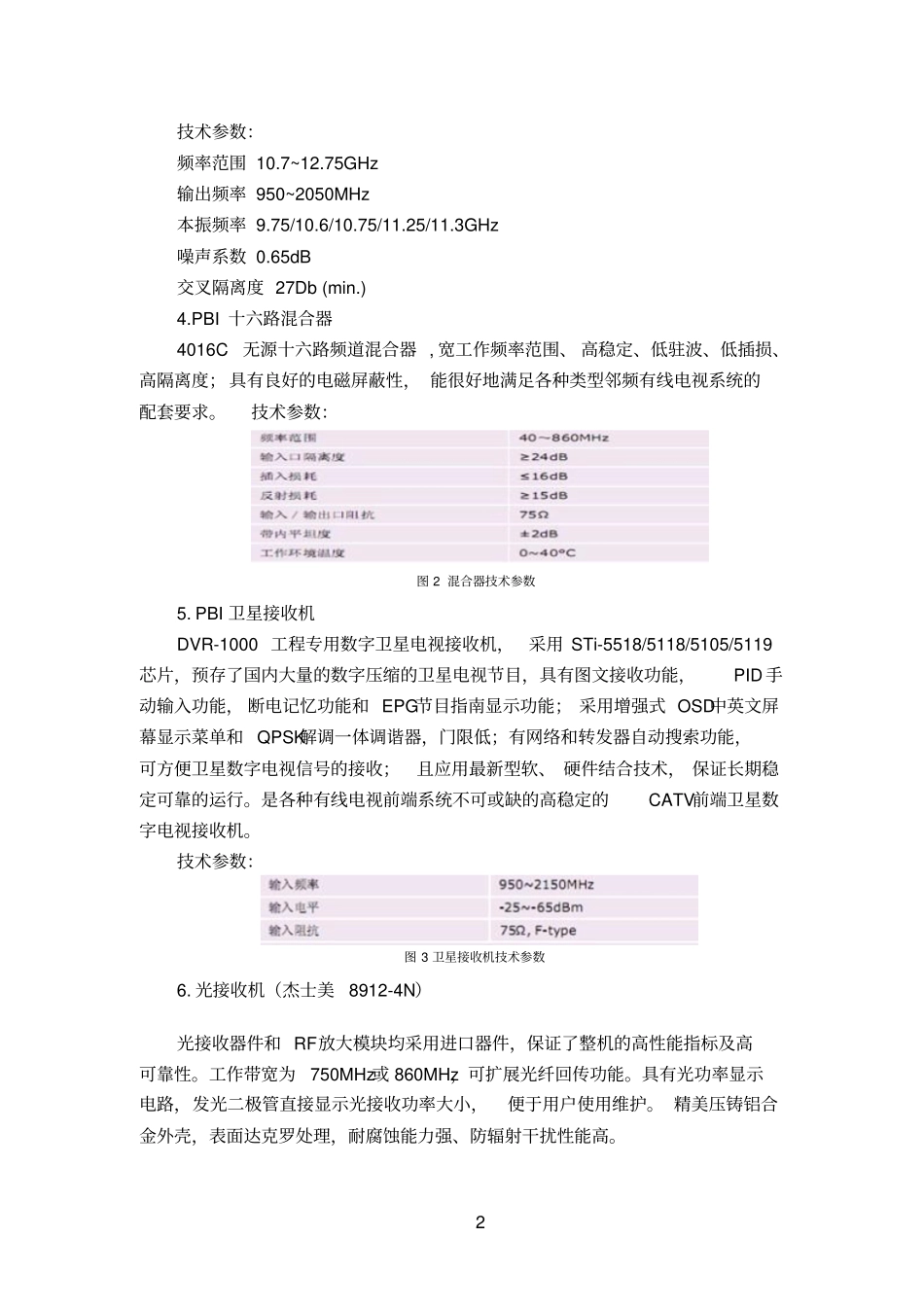

1 二. 系统设备配置1.PBI-4000MUV 广播级全频道捷变式邻频调制主机全频道 870MHz捷变式邻频电视调制器，采用高可靠性残留边带滤波器，中频调制信号处理方式；双重PLL 频率锁定，性能稳定可靠；射频放大采用进口模块组件，非线性失真小，确保高输出电平；有断电记忆功能，具有频率微调功能；可独立或与PBI-3000MC, 2500MB, 2000MB调制器或其它品牌的调制器组成中大型的 CATV系统，尤其可用于CATV系统的扩容和节目的增加。技术参数：输出频率： 48MHz~870MHz（Ch1~Ch56，Z1~Z43频道连续可调）图像载频准确度：≤ 5KHz（VHF）; 小于等于 10KHz（UHF）; 射频输出频率微调范围：最大4MHz（0.5MHz步进）输出频率 48MHz~870MHz(Ch1~Ch56, Z1~Z43频道连续可调 ) 射频输出频率微调范围最大± 4MHz(0.5MHz步进 ) 2. 高频头 Turbo-2200 （C波段）Turbo-2200 工程专用 C波段单本振宽带双极化双输出馈源一体化高频头，可完全满足 CATV前端和个体接收单站同时接收双极化卫星信号的需求。宽带工作频率（ 3.4GHz~4.2GHz）高隔离度，超低相位噪声等的特点，特别适合于MPEG-2/DVB卫星数字电视节目的接收。图 1 高频头技术参数3. 高频头 Gold-1040 （Ku）Gold-1040 和 Gold-1040PF 工程专用， Ｋｕ波段双极性单输出馈源一体化高频头，具有高灵敏、高增益、低噪声系数、低相位噪声等特点，完全适合卫星数字电视接收要求； Gold-L040采用静电喷涂的高质塑料外壳，典雅、美观；广泛应用于 CATV前端系统和家用卫星接收单站中。2 技术参数：频率范围 10.7~12.75GHz 输出频率 950~2050MHz 本振频率 9.75/10.6/10.75/11.25/11.3GHz 噪声系数 0.65dB 交叉隔离度 27Db (min.) 4.PBI 十六路混合器4016C 无源十六路频道混合器 , 宽工作频率范围、 高稳定、低驻波、低插损、高隔离度； 具有良好的电磁屏蔽性， 能很好地满足各种类型邻频有线电视系统的配套要求。技术参数：图 2 混合器技术参数5. PBI 卫星接收机DVR-1000 工程专用数字卫星电视接收机，采用 STi-5518/5118/5105/5119芯片，预存了国内大量的数字压缩的卫星电视节目，具有图文接收功能，PID 手动输入功能， 断电记忆功能和 EPG节目指南显示功能； 采用增强式 OSD中英文屏幕显示菜单和 QPSK解调一体调谐器，门限低；有网络和转发器自动搜索功能，可方便卫星数字电视信号的接收；且应用最新型软、 硬件结合技术， 保证长期稳定可靠的运行。是各...
