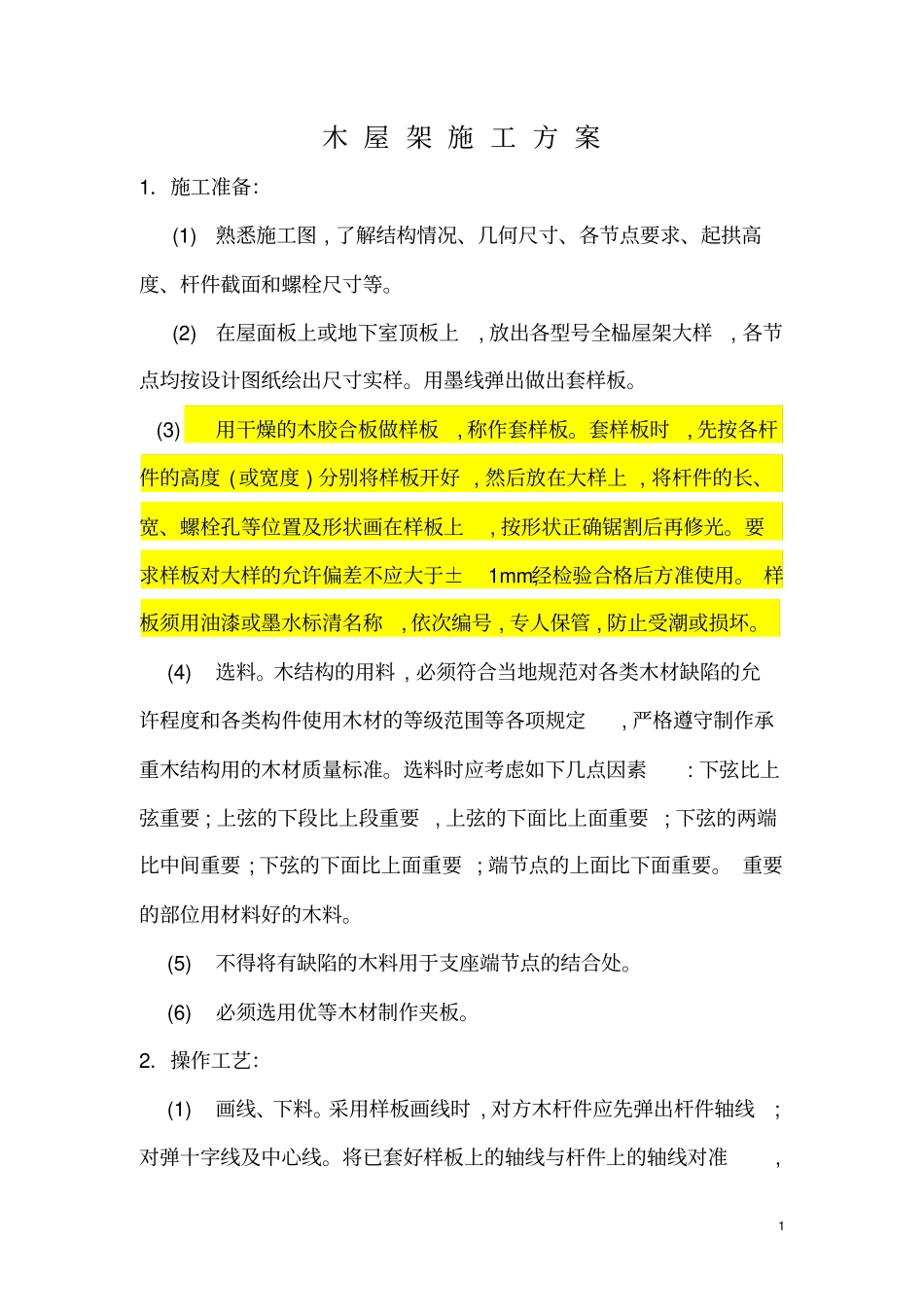

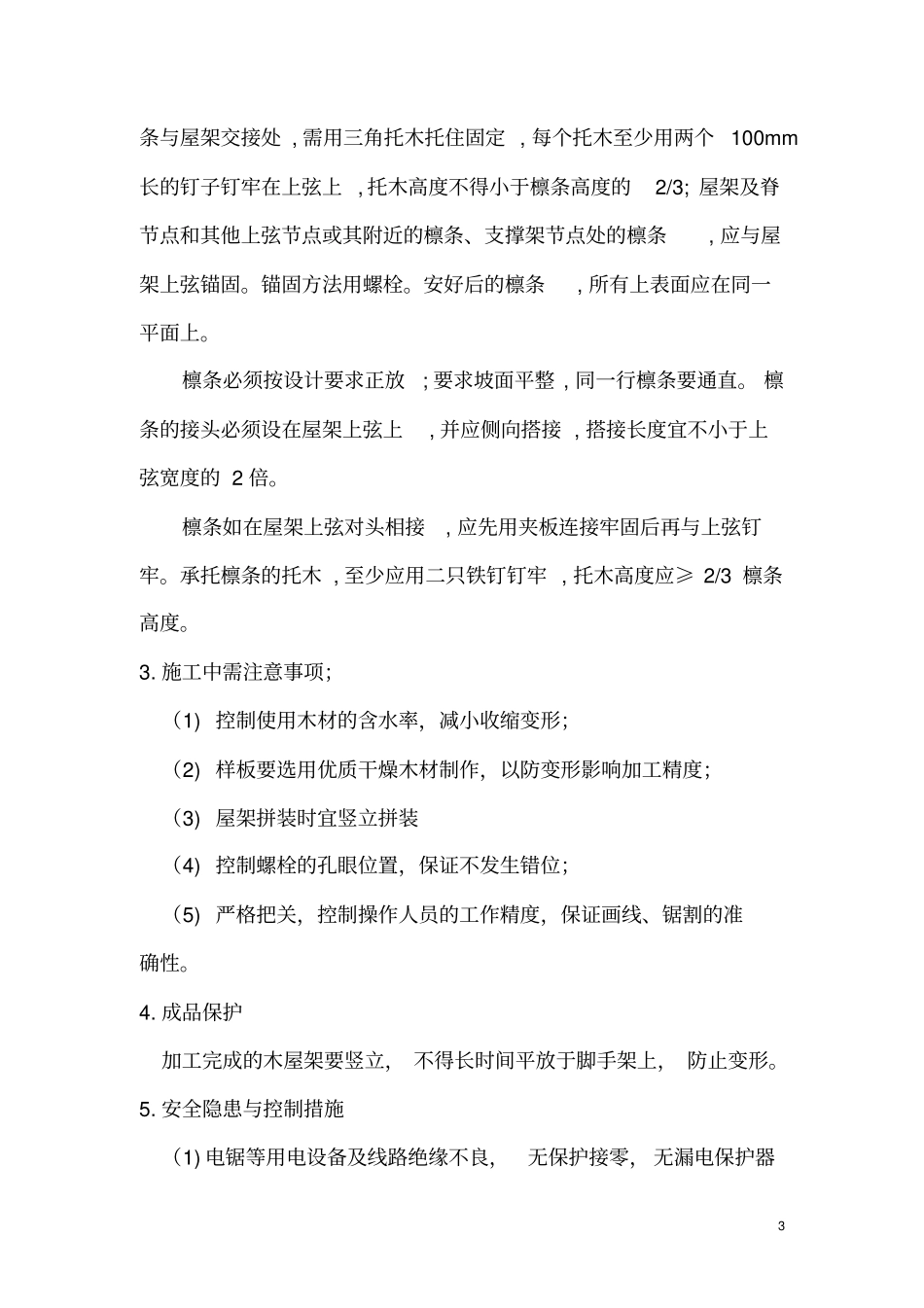

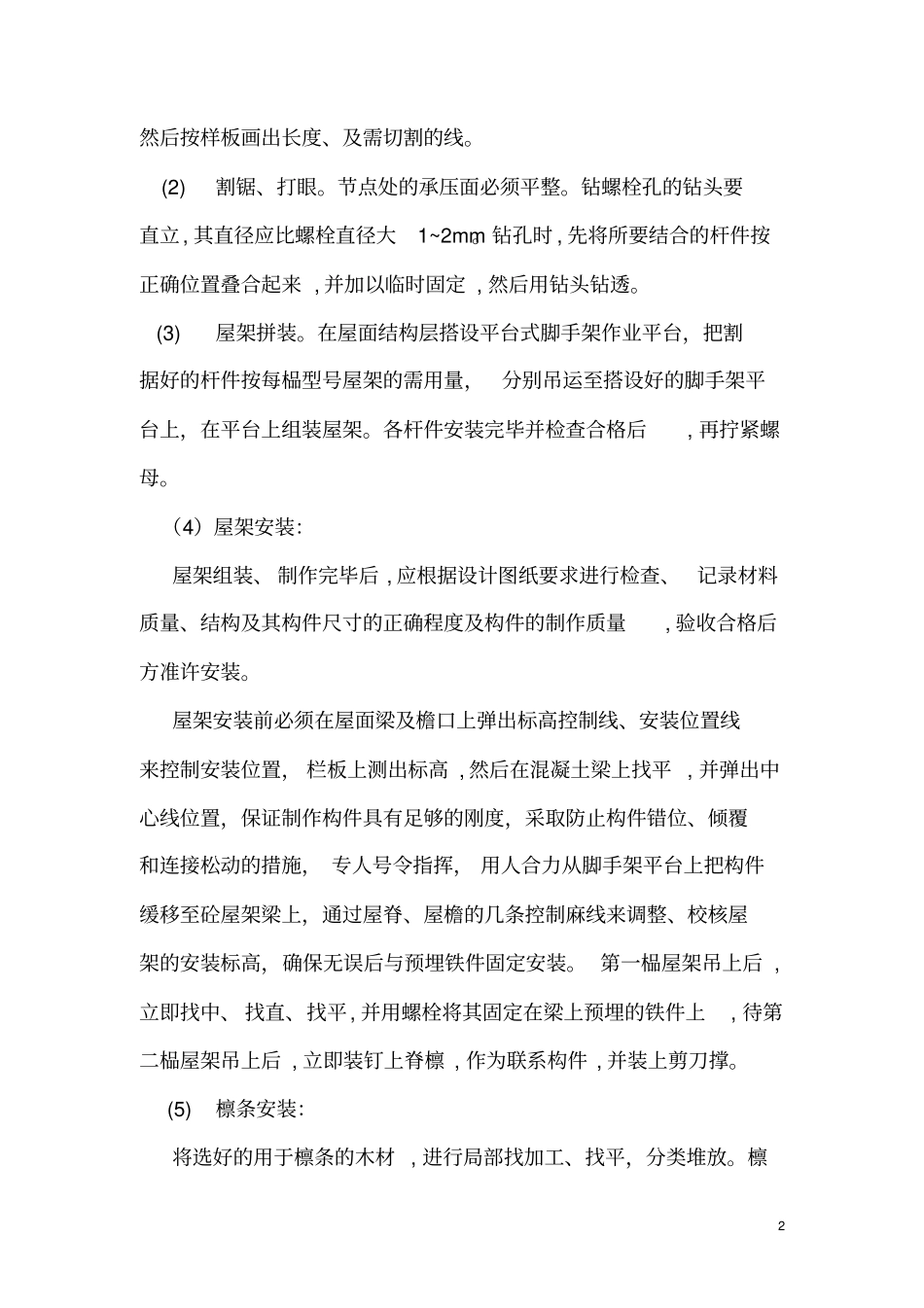

1 木 屋 架 施 工 方 案1.施工准备:(1) 熟悉施工图 , 了解结构情况、几何尺寸、各节点要求、起拱高度、杆件截面和螺栓尺寸等。(2) 在屋面板上或地下室顶板上, 放出各型号全榀屋架大样, 各节点均按设计图纸绘出尺寸实样。用墨线弹出做出套样板。 (3) 用干燥的木胶合板做样板, 称作套样板。套样板时, 先按各杆件的高度 (或宽度 ) 分别将样板开好 , 然后放在大样上 , 将杆件的长、宽、螺栓孔等位置及形状画在样板上, 按形状正确锯割后再修光。要求样板对大样的允许偏差不应大于±1mm,经检验合格后方准使用。 样板须用油漆或墨水标清名称, 依次编号 , 专人保管 , 防止受潮或损坏。 (4) 选料。木结构的用料 , 必须符合当地规范对各类木材缺陷的允许程度和各类构件使用木材的等级范围等各项规定, 严格遵守制作承重木结构用的木材质量标准。选料时应考虑如下几点因素: 下弦比上弦重要 ; 上弦的下段比上段重要 , 上弦的下面比上面重要 ; 下弦的两端比中间重要 ; 下弦的下面比上面重要 ; 端节点的上面比下面重要。 重要的部位用材料好的木料。 (5) 不得将有缺陷的木料用于支座端节点的结合处。 (6) 必须选用优等木材制作夹板。2.操作工艺: (1) 画线、下料。采用样板画线时 , 对方木杆件应先弹出杆件轴线;对弹十字线及中心线。将已套好样板上的轴线与杆件上的轴线对准,2 然后按样板画出长度、及需切割的线。 (2) 割锯、打眼。节点处的承压面必须平整。钻螺栓孔的钻头要直立, 其直径应比螺栓直径大1~2mm。钻孔时 , 先将所要结合的杆件按正确位置叠合起来 , 并加以临时固定 , 然后用钻头钻透。 (3) 屋架拼装。在屋面结构层搭设平台式脚手架作业平台,把割据好的杆件按每榀型号屋架的需用量,分别吊运至搭设好的脚手架平台上,在平台上组装屋架。各杆件安装完毕并检查合格后, 再拧紧螺母。(4)屋架安装:屋架组装、 制作完毕后 , 应根据设计图纸要求进行检查、记录材料质量、结构及其构件尺寸的正确程度及构件的制作质量, 验收合格后方准许安装。屋架安装前必须在屋面梁及檐口上弹出标高控制线、安装位置线来控制安装位置, 栏板上测出标高 , 然后在混凝土梁上找平 , 并弹出中心线位置,保证制作构件具有足够的刚度,采取防止构件错位、倾覆和连接松动的措施, 专人号令指挥, 用人合力从脚手架平台上把构件缓移至砼屋架梁上,通过屋脊、屋檐的几条控制麻线来调整、校核...
