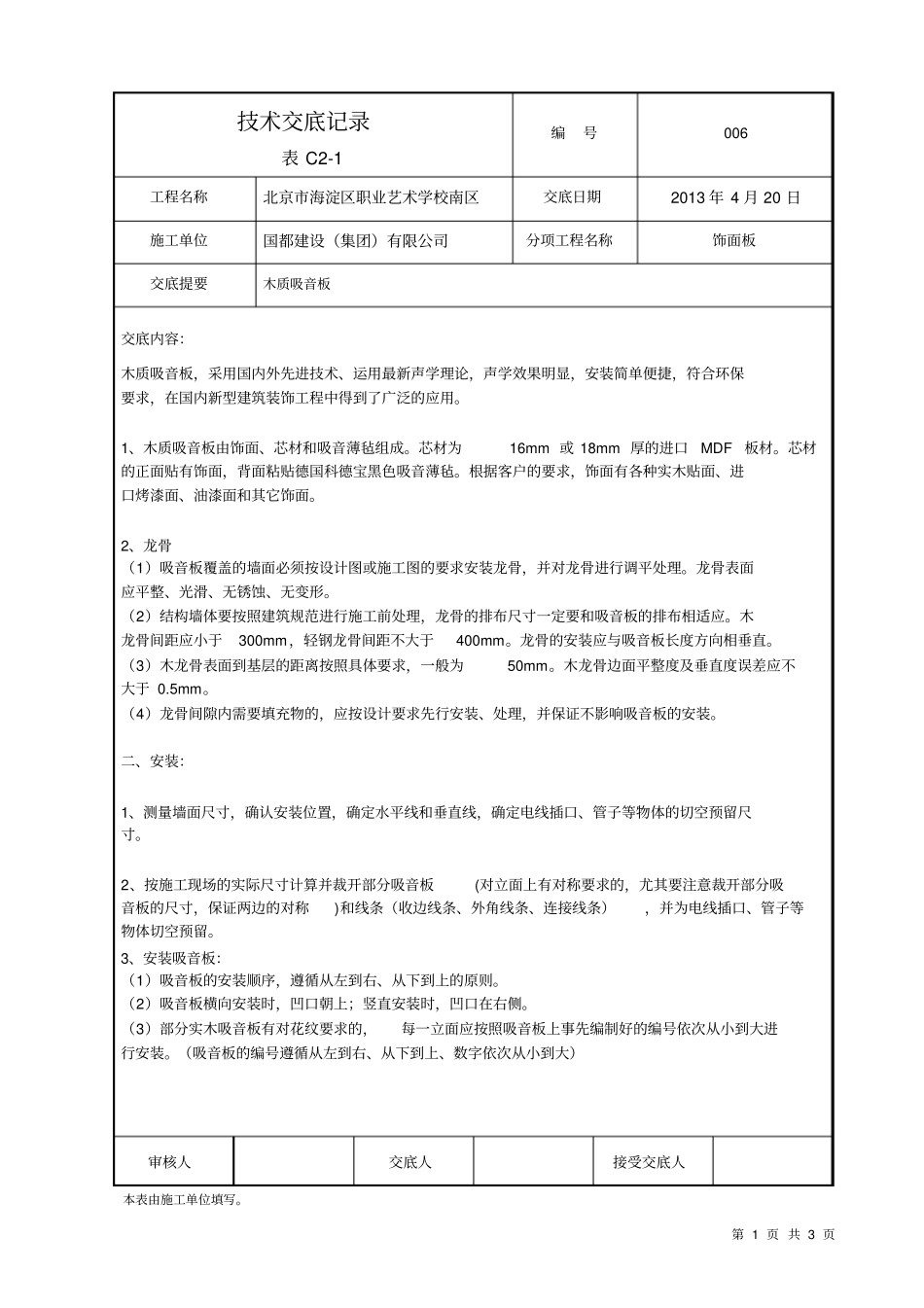

第 1 页 共 3 页技术交底记录表 C2-1编号006 工程名称北京市海淀区职业艺术学校南区交底日期2013 年 4 月 20 日施工单位国都建设（集团）有限公司分项工程名称饰面板交底提要木质吸音板交底内容：木质吸音板，采用国内外先进技术、运用最新声学理论，声学效果明显，安装简单便捷，符合环保要求，在国内新型建筑装饰工程中得到了广泛的应用。1、木质吸音板由饰面、芯材和吸音薄毡组成。芯材为16mm 或 18mm 厚的进口MDF 板材。芯材的正面贴有饰面，背面粘贴德国科德宝黑色吸音薄毡。根据客户的要求，饰面有各种实木贴面、进口烤漆面、油漆面和其它饰面。2、龙骨（1）吸音板覆盖的墙面必须按设计图或施工图的要求安装龙骨，并对龙骨进行调平处理。龙骨表面应平整、光滑、无锈蚀、无变形。（2）结构墙体要按照建筑规范进行施工前处理，龙骨的排布尺寸一定要和吸音板的排布相适应。木龙骨间距应小于300mm，轻钢龙骨间距不大于400mm。龙骨的安装应与吸音板长度方向相垂直。（3）木龙骨表面到基层的距离按照具体要求，一般为50mm。木龙骨边面平整度及垂直度误差应不大于 0.5mm。（4）龙骨间隙内需要填充物的，应按设计要求先行安装、处理，并保证不影响吸音板的安装。二、安装：1、测量墙面尺寸，确认安装位置，确定水平线和垂直线，确定电线插口、管子等物体的切空预留尺寸。2、按施工现场的实际尺寸计算并裁开部分吸音板(对立面上有对称要求的，尤其要注意裁开部分吸音板的尺寸，保证两边的对称)和线条（收边线条、外角线条、连接线条），并为电线插口、管子等物体切空预留。3、安装吸音板：（1）吸音板的安装顺序，遵循从左到右、从下到上的原则。（2）吸音板横向安装时，凹口朝上；竖直安装时，凹口在右侧。（3）部分实木吸音板有对花纹要求的，每一立面应按照吸音板上事先编制好的编号依次从小到大进行安装。（吸音板的编号遵循从左到右、从下到上、数字依次从小到大）审核人交底人接受交底人本表由施工单位填写。第 2 页 共 3 页技术交底记录表 C2-1编号006 工程名称北京市海淀区职业艺术学校南区交底日期2013 年 4 月 20 日施工单位国都建设（集团）有限公司分项工程名称饰面板交底提要木质吸音板交底内容：4、吸音板在龙骨上的固定：（1）木龙骨：用射钉安装沿企口及板槽处用射钉将吸音板固定在龙骨上，射钉必须有2/3 以上嵌入木龙骨，射钉要均匀排布，并要求有一定的密度，每块吸音板与每条龙骨上联结射钉数量不少...
