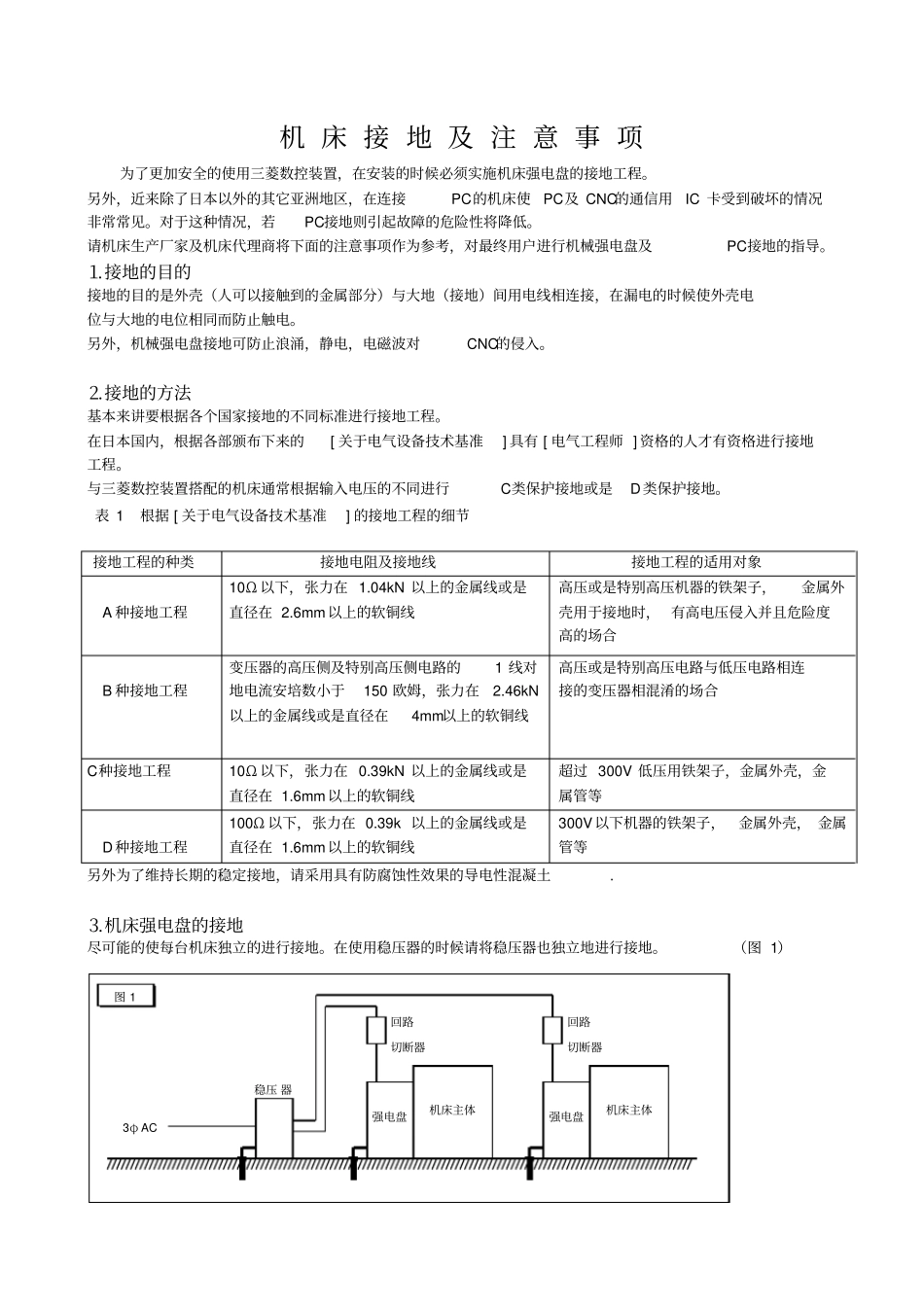

机 床 接 地 及 注 意 事 项为了更加安全的使用三菱数控装置，在安装的时候必须实施机床强电盘的接地工程。另外，近来除了日本以外的其它亚洲地区，在连接PC的机床使PC及 CNC的通信用IC 卡受到破坏的情况非常常见。对于这种情况，若PC接地则引起故障的危险性将降低。请机床生产厂家及机床代理商将下面的注意事项作为参考，对最终用户进行机械强电盘及PC接地的指导。⒈接地的目的接地的目的是外壳（人可以接触到的金属部分）与大地（接地）间用电线相连接，在漏电的时候使外壳电位与大地的电位相同而防止触电。另外，机械强电盘接地可防止浪涌，静电，电磁波对CNC的侵入。⒉接地的方法基本来讲要根据各个国家接地的不同标准进行接地工程。在日本国内，根据各部颁布下来的[ 关于电气设备技术基准] 具有 [ 电气工程师 ] 资格的人才有资格进行接地工程。与三菱数控装置搭配的机床通常根据输入电压的不同进行C类保护接地或是D类保护接地。表 1 根据 [ 关于电气设备技术基准] 的接地工程的细节接地工程的种类接地电阻及接地线接地工程的适用对象A 种接地工程10Ω 以下，张力在 1.04kN 以上的金属线或是直径在 2.6mm以上的软铜线高压或是特别高压机器的铁架子，金属外壳用于接地时， 有高电压侵入并且危险度高的场合B 种接地工程变压器的高压侧及特别高压侧电路的1 线对地电流安培数小于150 欧姆，张力在2.46kN以上的金属线或是直径在4mm以上的软铜线高压或是特别高压电路与低压电路相连接的变压器相混淆的场合C种接地工程10Ω 以下，张力在 0.39kN 以上的金属线或是直径在 1.6mm以上的软铜线超过 300V 低压用铁架子，金属外壳，金属管等D种接地工程100Ω 以下，张力在 0.39k 以上的金属线或是直径在 1.6mm以上的软铜线300V以下机器的铁架子，金属外壳， 金属管等另外为了维持长期的稳定接地，请采用具有防腐蚀性效果的导电性混凝土. ⒊机床强电盘的接地尽可能的使每台机床独立的进行接地。在使用稳压器的时候请将稳压器也独立地进行接地。（图 1）3φ AC 稳压 器机床主体强电盘机床主体强电盘回路切断器回路切断器图 1 不得已需要进行共同接地时，请将接地电缆单独接到接地处。图（2）将接地电缆共用时经由接地电缆从其他机器发出的浪涌侵入致使误操作或故障。图（3）机床强电盘及稳压器在没有接地的状态下，从电源线进入强大的突波干扰，因其经过机床强电盘的不特定路径， CNC 单元，驱动单元等多台...
