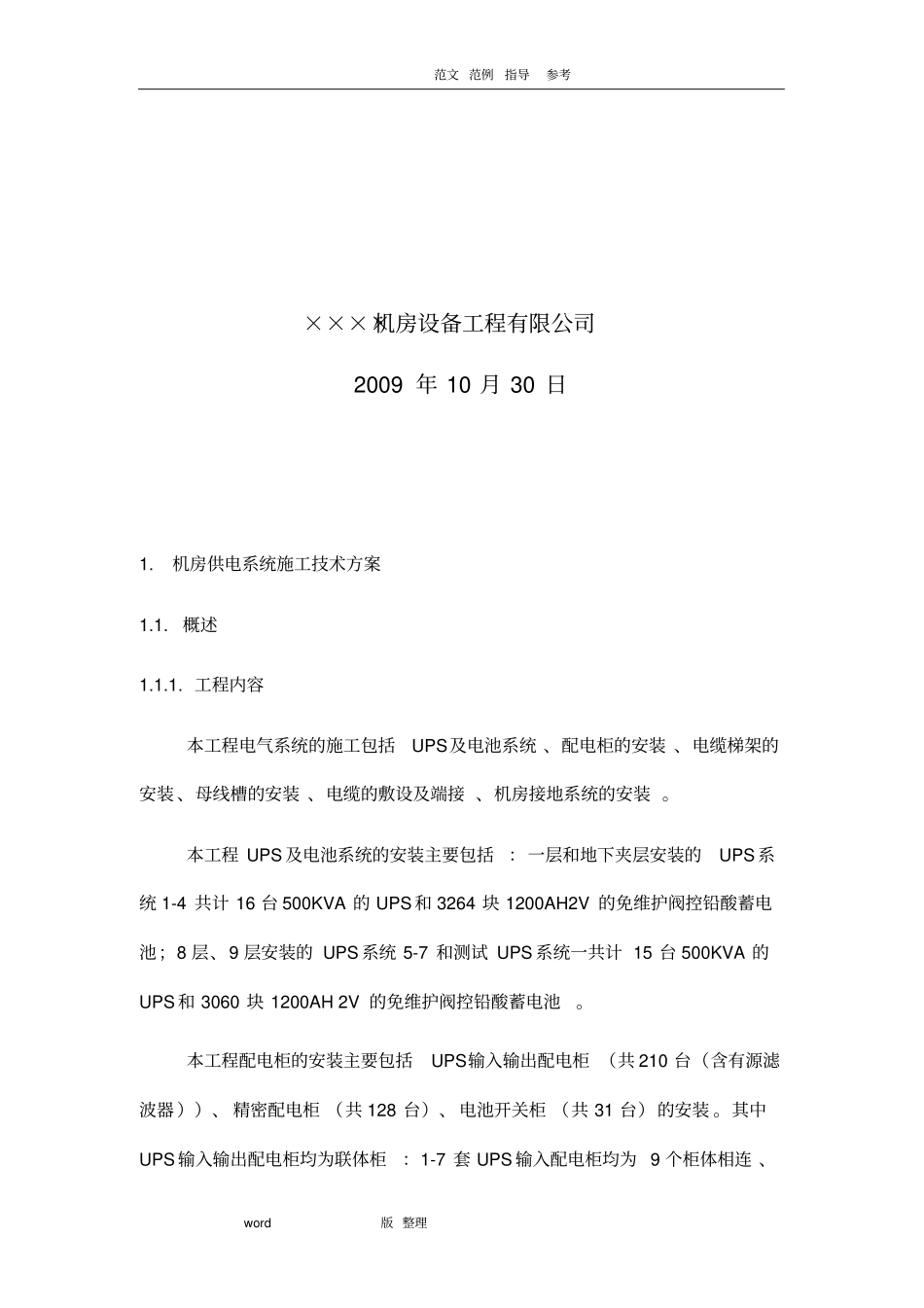

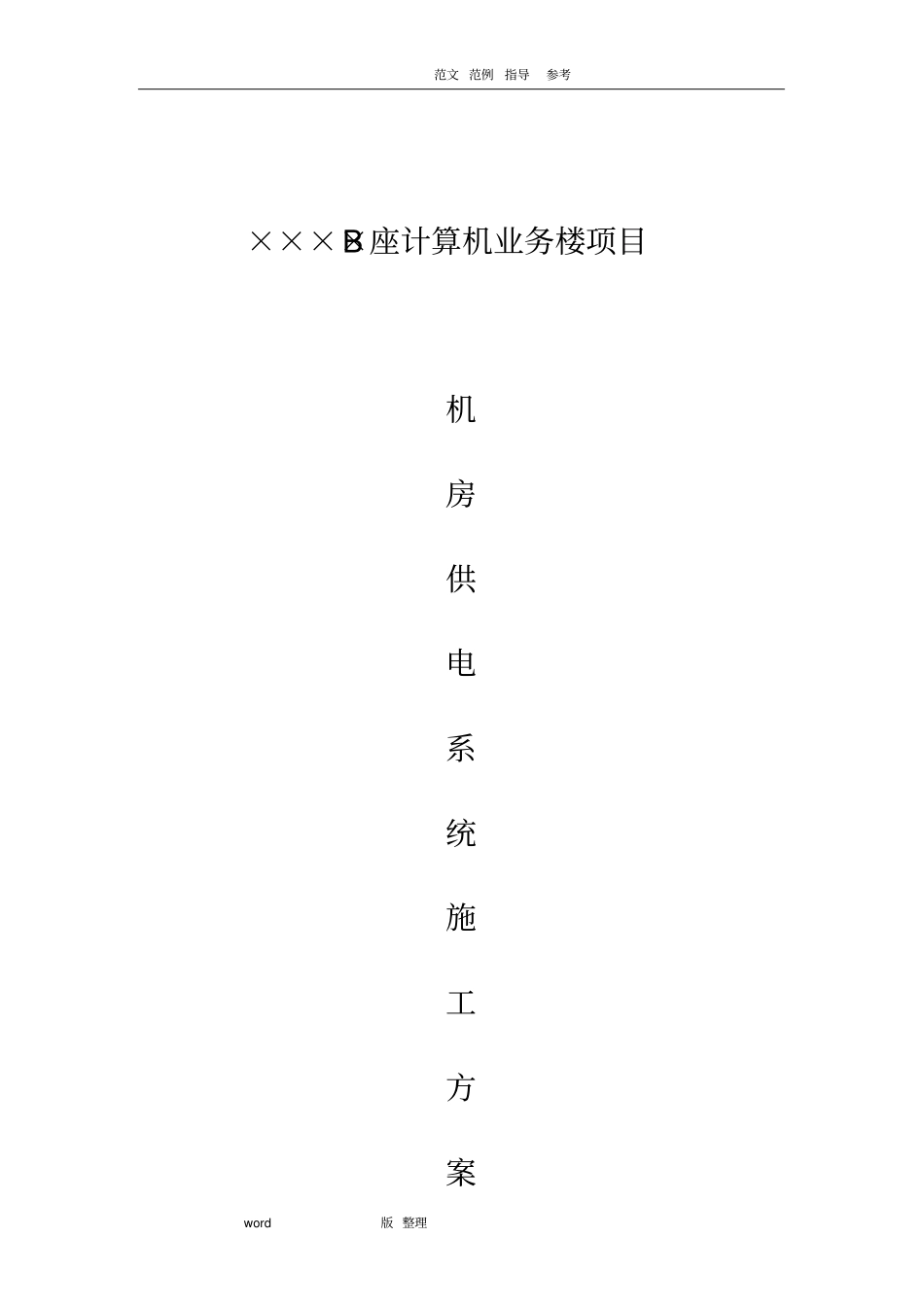

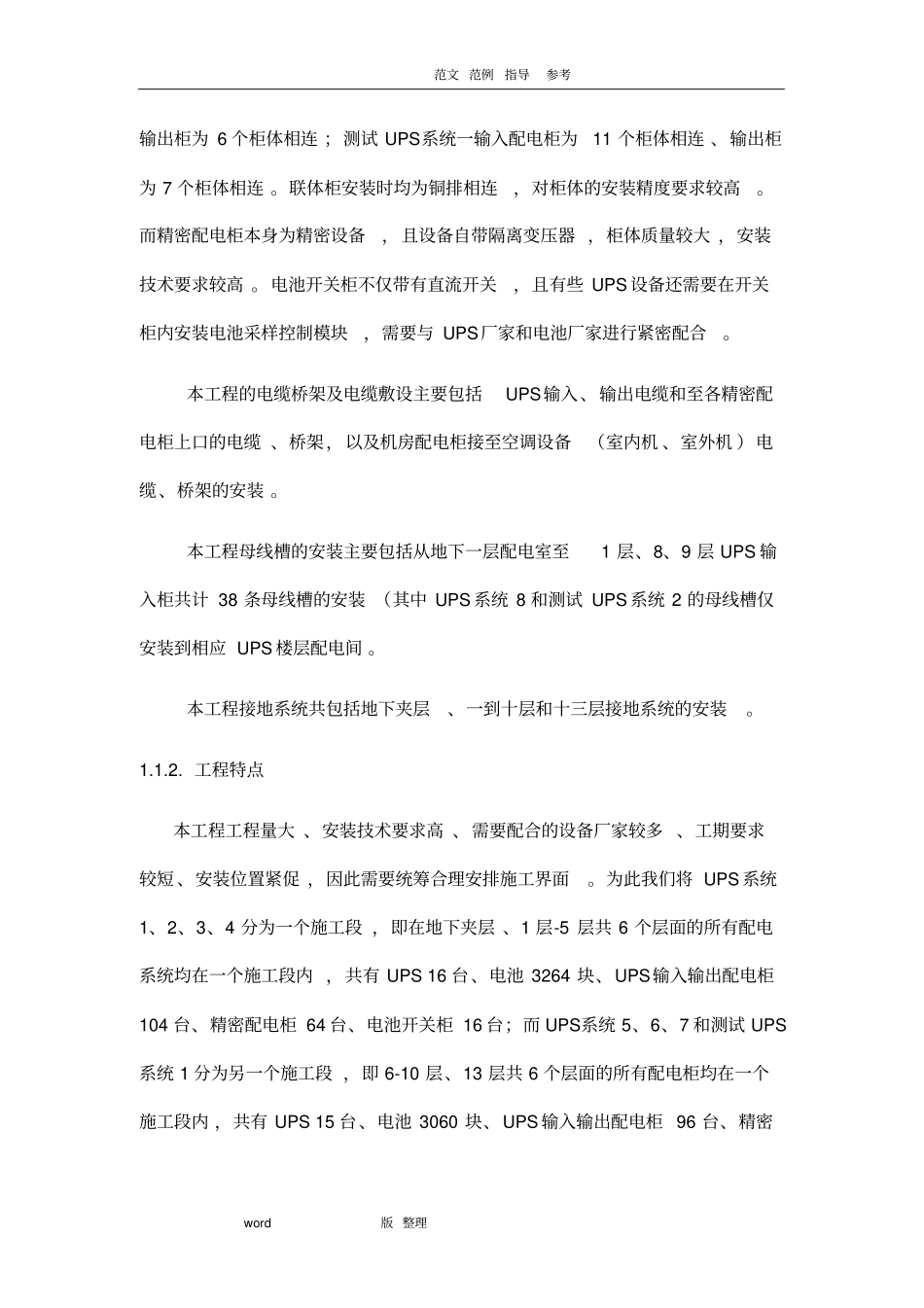

范文 范例指导参考 word版 整理××××B 座计算机业务楼项目机房供电系统施工方案范文 范例指导参考 word版 整理××××机房设备工程有限公司2009 年 10 月 30 日1.机房供电系统施工技术方案1.1.概述1.1.1. 工程内容本工程电气系统的施工包括UPS及电池系统 、配电柜的安装 、电缆梯架的安装 、母线槽的安装 、电缆的敷设及端接 、机房接地系统的安装 。本工程 UPS 及电池系统的安装主要包括：一层和地下夹层安装的UPS 系统 1-4 共计 16 台 500KVA 的 UPS 和 3264 块 1200AH2V 的免维护阀控铅酸蓄电池；8 层、9 层安装的 UPS 系统 5-7 和测试 UPS 系统一共计 15 台 500KVA 的UPS 和 3060 块 1200AH 2V 的免维护阀控铅酸蓄电池。本工程配电柜的安装主要包括UPS输入输出配电柜 （共 210 台（含有源滤波器 ））、 精密配电柜 （共 128 台）、 电池开关柜 （共 31 台）的安装 。其中UPS 输入输出配电柜均为联体柜：1-7 套 UPS 输入配电柜均为 9 个柜体相连 、范文 范例指导参考 word版 整理输出柜为 6 个柜体相连 ；测试 UPS系统一输入配电柜为11 个柜体相连 、输出柜为 7 个柜体相连 。联体柜安装时均为铜排相连，对柜体的安装精度要求较高。而精密配电柜本身为精密设备，且设备自带隔离变压器 ，柜体质量较大 ，安装技术要求较高 。电池开关柜不仅带有直流开关，且有些 UPS 设备还需要在开关柜内安装电池采样控制模块，需要与 UPS厂家和电池厂家进行紧密配合。本工程的电缆桥架及电缆敷设主要包括UPS输入、输出电缆和至各精密配电柜上口的电缆 、桥架，以及机房配电柜接至空调设备（室内机 、室外机 ）电缆、桥架的安装 。本工程母线槽的安装主要包括从地下一层配电室至1 层、8、9 层 UPS 输入柜共计 38 条母线槽的安装 （其中 UPS 系统 8 和测试 UPS 系统 2 的母线槽仅安装到相应 UPS 楼层配电间 。本工程接地系统共包括地下夹层、一到十层和十三层接地系统的安装。1.1.2. 工程特点本工程工程量大 、安装技术要求高 、需要配合的设备厂家较多 、工期要求较短 、安装位置紧促 ，因此需要统筹合理安排施工界面。为此我们将 UPS 系统1、2、3、4 分为一个施工段 ，即在地下夹层 、1 层-5 层共 6 个层面的所有配电系统均在一个施工段内 ，共有 UPS 16 台、电池 3264 块、UPS输入输出配电柜104 台、精密配电柜...
