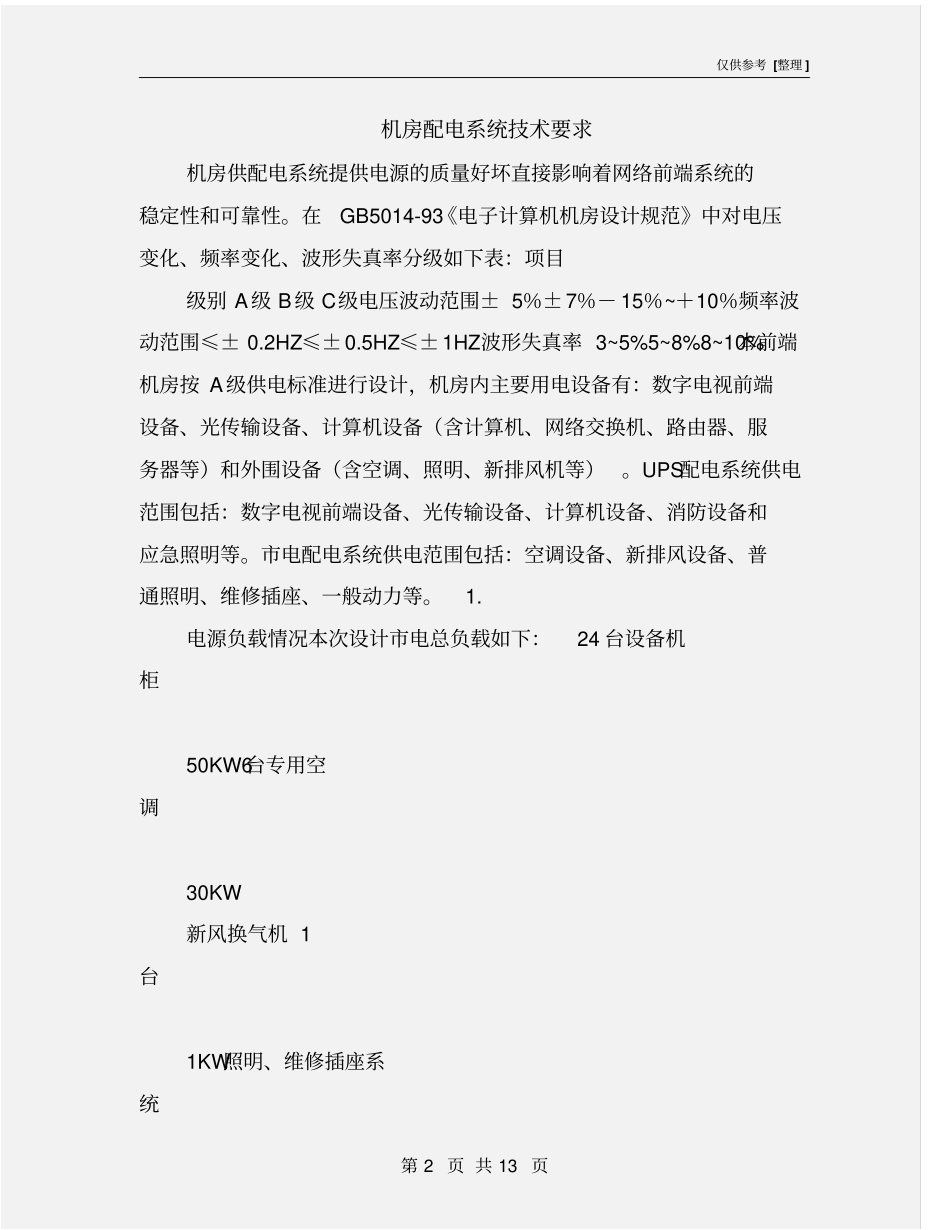

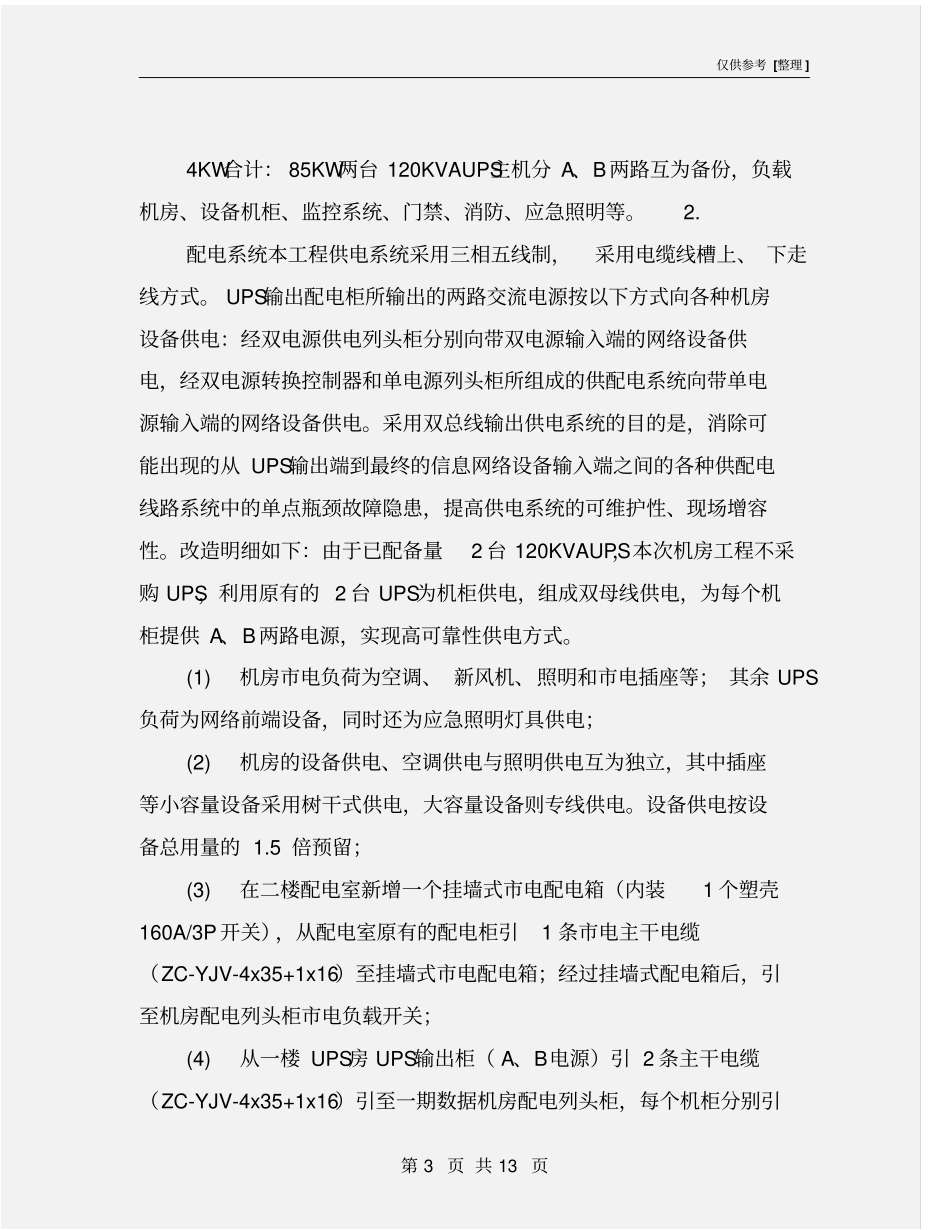

仅供参考 [整理 ] 第 1 页 共 13 页安全管理文书机房配电系统技术要求日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 13 页机房配电系统技术要求机房供配电系统提供电源的质量好坏直接影响着网络前端系统的稳定性和可靠性。在GB5014-93《电子计算机机房设计规范》中对电压变化、频率变化、波形失真率分级如下表：项目级别 A级 B级 C级电压波动范围± 5％±7％－ 15％~＋10％频率波动范围≤± 0.2HZ≤±0.5HZ≤±1HZ波形失真率 3~5%5~8%8~10%本前端机房按 A级供电标准进行设计，机房内主要用电设备有：数字电视前端设备、光传输设备、计算机设备（含计算机、网络交换机、路由器、服务器等）和外围设备（含空调、照明、新排风机等）。UPS配电系统供电范围包括：数字电视前端设备、光传输设备、计算机设备、消防设备和应急照明等。市电配电系统供电范围包括：空调设备、新排风设备、普通照明、维修插座、一般动力等。1. 电源负载情况本次设计市电总负载如下：24 台设备机柜50KW6台专用空调30KW 新风换气机 1台1KW照明、维修插座系统仅供参考 [整理 ] 第 3 页 共 13 页4KW合计： 85KW两台 120KVAUPS主机分 A、B两路互为备份，负载机房、设备机柜、监控系统、门禁、消防、应急照明等。2. 配电系统本工程供电系统采用三相五线制，采用电缆线槽上、 下走线方式。 UPS输出配电柜所输出的两路交流电源按以下方式向各种机房设备供电：经双电源供电列头柜分别向带双电源输入端的网络设备供电，经双电源转换控制器和单电源列头柜所组成的供配电系统向带单电源输入端的网络设备供电。采用双总线输出供电系统的目的是，消除可能出现的从 UPS输出端到最终的信息网络设备输入端之间的各种供配电线路系统中的单点瓶颈故障隐患，提高供电系统的可维护性、现场增容性。改造明细如下：由于已配备量2 台 120KVAUPS，本次机房工程不采购 UPS，利用原有的 2 台 UPS为机柜供电，组成双母线供电，为每个机柜提供 A、B两路电源，实现高可靠性供电方式。(1) 机房市电负荷为空调、 新风机、照明和市电插座等； 其余 UPS负荷为网络前端设备，同时还为应急照明灯具供电；(2) 机房的设备供电、空调供电与照明供电互为独立，其中插座等小容量设备采用树干式供电，大容量设备则专线供电。设备供电按设备总用量的 1.5 倍预留；(3) 在二楼配电室新增一个挂墙式市电配电箱（内装1 个塑...
