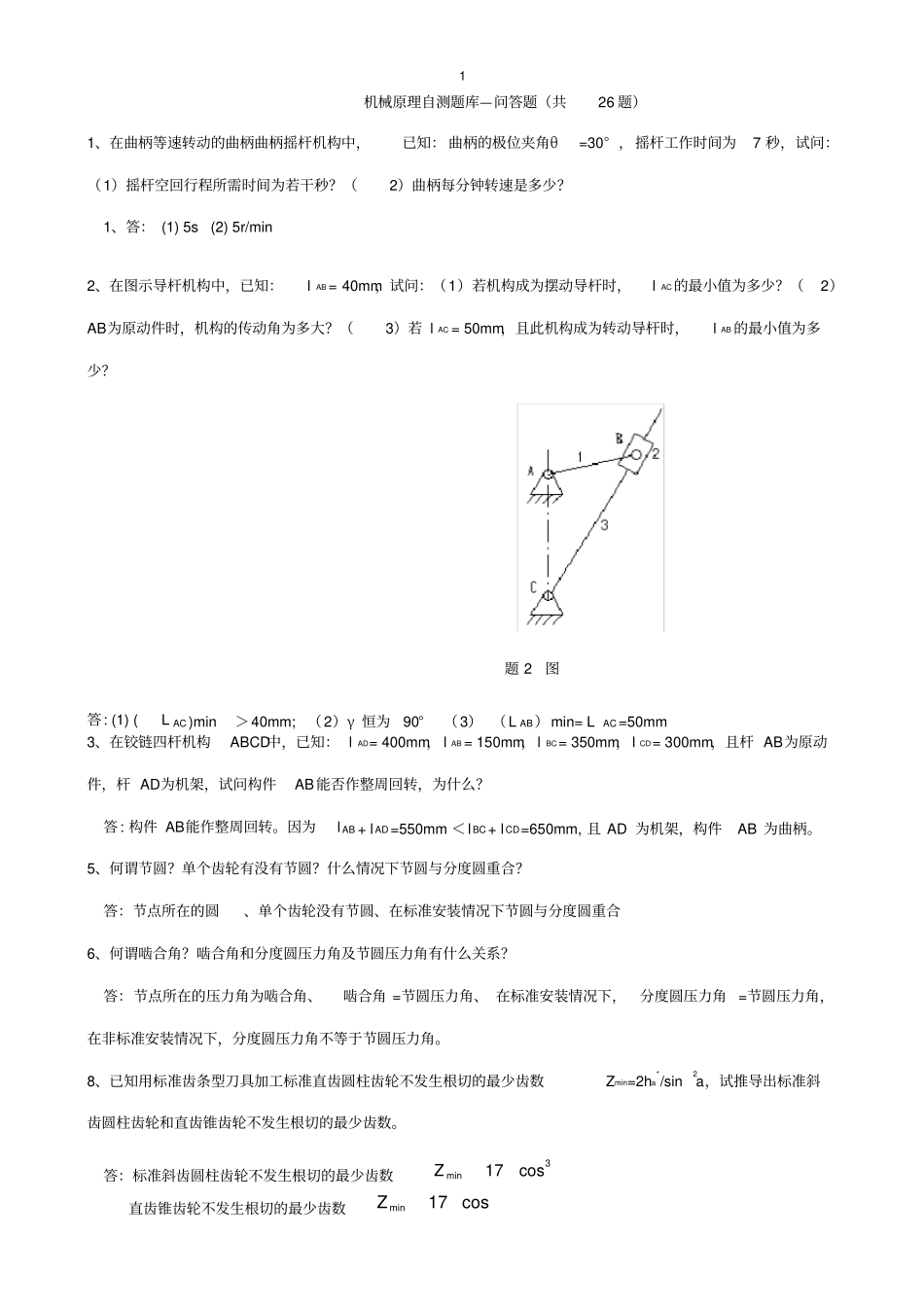

1 机械原理自测题库—问答题（共26 题）1、在曲柄等速转动的曲柄曲柄摇杆机构中，已知： 曲柄的极位夹角θ=30° ，摇杆工作时间为7 秒，试问：（1）摇杆空回行程所需时间为若干秒？（2）曲柄每分钟转速是多少？1、答： (1) 5s (2) 5r/min2、在图示导杆机构中，已知：l AB = 40mm，试问：（1）若机构成为摆动导杆时，l AC 的最小值为多少？（2）AB为原动件时，机构的传动角为多大？（3）若 l AC = 50mm，且此机构成为转动导杆时，l AB 的最小值为多少？题 2 图答: (1) (L AC)min＞40mm; （2）γ 恒为90°（3） （L AB）min= LAC=50mm 3、在铰链四杆机构ABCD中，已知： l AD = 400mm， l AB = 150mm，l BC = 350mm，l CD = 300mm，且杆 AB为原动件，杆 AD为机架，试问构件AB能否作整周回转，为什么？答: 构件 AB能作整周回转。因为l AB + l AD=550mm ＜l BC+ l CD=650mm, 且 AD 为机架，构件AB 为曲柄。5、何谓节圆？单个齿轮有没有节圆？什么情况下节圆与分度圆重合？答：节点所在的圆、单个齿轮没有节圆、在标准安装情况下节圆与分度圆重合6、何谓啮合角？啮合角和分度圆压力角及节圆压力角有什么关系？答：节点所在的压力角为啮合角、啮合角 =节圆压力角、 在标准安装情况下，分度圆压力角 =节圆压力角，在非标准安装情况下，分度圆压力角不等于节圆压力角。8、已知用标准齿条型刀具加工标准直齿圆柱齿轮不发生根切的最少齿数Zmin=2ha*/sin2a，试推导出标准斜齿圆柱齿轮和直齿锥齿轮不发生根切的最少齿数。答：标准斜齿圆柱齿轮不发生根切的最少齿数3mincos17Z直齿锥齿轮不发生根切的最少齿数cos17minZ2 10、平面铰链四杆机构存在曲柄的条件是什么？答：平面铰链四杆机构存在曲柄的条件是：1）最短杆和最长杆的长度之和小于等于其余两杆的长度之和； 2 ）连架杆和机架中必有一最短杆。11、压力角如何定义？并举一例说明。答：从动件上某点的力的方向与该点的速度方向之间所夹的锐角即为机构在该位置的压力角。12、何谓行程速比系数？对心曲柄滑块机构行程速比系数等于多少？答：行程速比系数：从动件回程平均角速度和工作行程平均角速度之比。对于曲柄作匀速回转的对心曲柄滑块机构，其行程速比系数等于1。13、渐开线的形状取决于什么？若两个齿轮的模数和压力角分别相等，但齿数不同，它们的齿廓形状是否相同？答：渐开线的形状取决于基圆的大小。齿廓形状不同。14、设计一...
