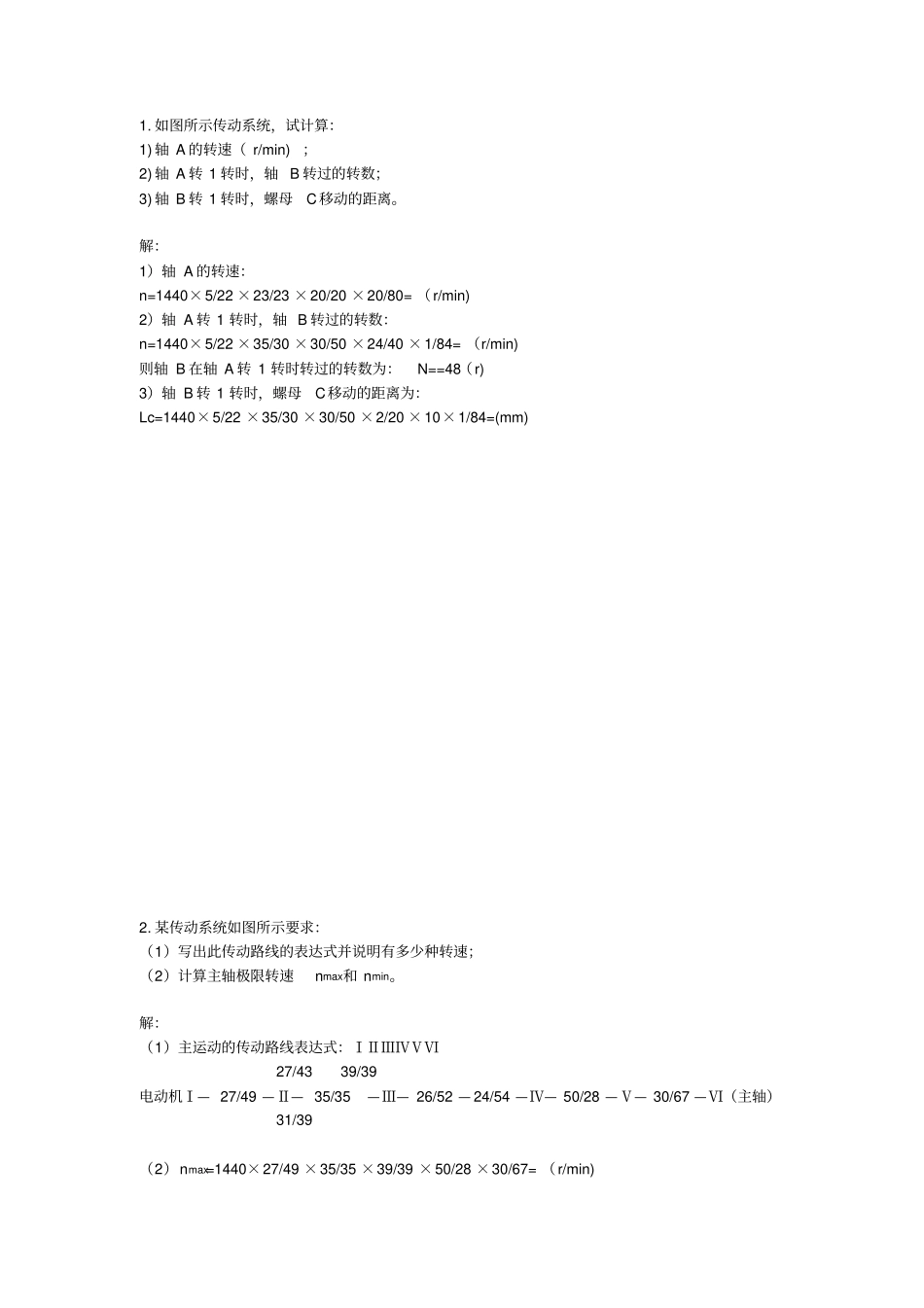

1. 如图所示传动系统，试计算：1) 轴 A 的转速（ r/min)；2) 轴 A 转 1 转时，轴 B 转过的转数；3) 轴 B 转 1 转时，螺母C移动的距离。解：1）轴 A 的转速：n=1440×5/22 ×23/23 ×20/20 ×20/80= （r/min)2）轴 A 转 1 转时，轴 B 转过的转数：n=1440×5/22 ×35/30 ×30/50 ×24/40 ×1/84= （r/min)则轴 B 在轴 A 转 1 转时转过的转数为：N==48（r)3）轴 B 转 1 转时，螺母C移动的距离为：Lc=1440×5/22 ×35/30 ×30/50 ×2/20 ×10×1/84=(mm)2. 某传动系统如图所示要求：（1）写出此传动路线的表达式并说明有多少种转速；（2）计算主轴极限转速nmax和 nmin。解：（1）主运动的传动路线表达式：ⅠⅡⅢⅣⅤⅥ 27/43 39/39电动机Ⅰ— 27/49 —Ⅱ— 35/35 —Ⅲ— 26/52 — 24/54 —Ⅳ— 50/28 —Ⅴ— 30/67 —Ⅵ（主轴） 31/39（2）nmax=1440×27/49 ×35/35 ×39/39 ×50/28 ×30/67= （r/min) Nmin=1440×27/49 ×27/43 ×26/52 ×24/54 ×30/67= （r/min)3. 按图所示传动系统作下列各题：1、写出传动路线表达式；2、分析主轴的转速级数；3、计算主轴的最高最低转速。（注：图中M1为齿轮式离合器）解：对于 a）：传动路线表达式：电动机—Ⅰ—Ⅱ—Ⅲ—Ⅳ—Ⅴ—Ⅵ（主轴）主轴的转速级数：3×3×2=18 级主轴的最高转速：n max =1430×90/150 ×36/22 ×42/26 ×178/200 × 27/63=min主轴的最低转速：n min =1430×90/150 ×17/42 ×22/45 ×178/200 × 27/63 × 17/58=min对于 b）：传动路线表达式：电动机—Ⅰ—Ⅱ—Ⅲ（主轴）主轴的转速级数：3×4=12 级主轴的最高转速：n max =1440×100/325 ×40/58 ×61/37=min主轴的最低转速：n min =1440×100/325 ×26/72 ×37/61 ×37/61 ×17/81=min4. 如图利用下图的传动系统，加工 L=4mm螺纹，试选择挂轮的齿轮 （挂轮齿数应为5 的倍数）解：由图可知：36/24 ×24/40 ×a/b ×c/d ×6=43/2 ×5/8 ×a/b ×c/d=2/3a/b ×c/d=20/45 × 40/25得： a=20，b=45， c=40，d=25；5. 某立式钻床的主传动系统如图所示要求：1、列出传动路线表达式；2、列出传动链运动的平衡式；3、计算主轴的最大转速。解：1）传动路线表达式： 27/55 17/68 电机（ 1440）—Ⅰ— 140/170 —Ⅱ— 34/48 —Ⅲ— 34/48 —Ⅳ— 55/34 —Ⅴ（主轴） 21/61 35/502）平衡方程式：1440...
