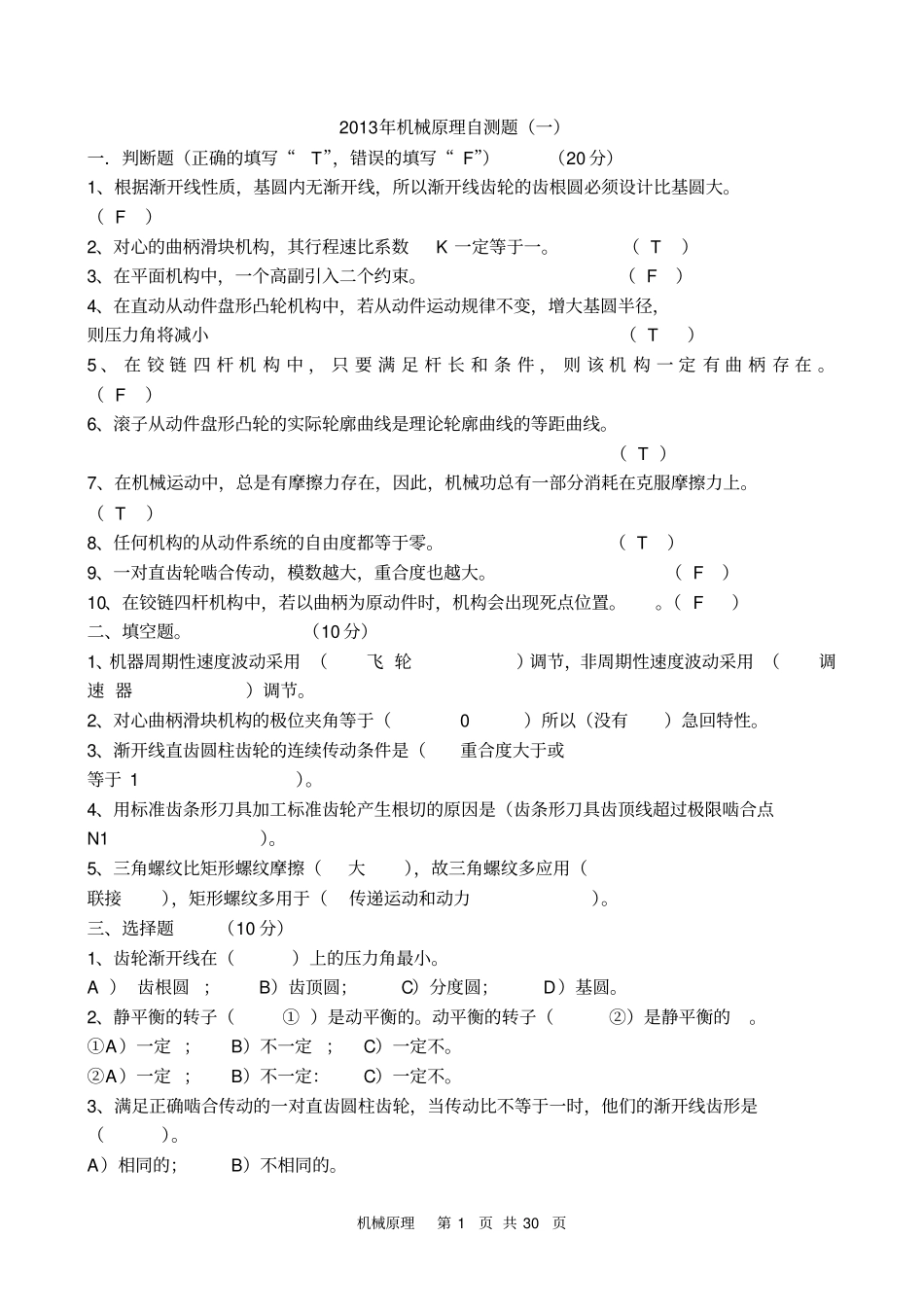

机械原理第 1 页 共 30 页2013年机械原理自测题（一）一．判断题（正确的填写“T”，错误的填写“ F”）（20 分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。（ F ）2、对心的曲柄滑块机构，其行程速比系数K 一定等于一。（ T ）3、在平面机构中，一个高副引入二个约束。（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5 、 在 铰 链 四 杆 机 构 中 ， 只 要 满 足 杆 长 和 条 件 ， 则 该 机 构 一 定 有 曲 柄 存 在 。（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。（ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。（ T ）8、任何机构的从动件系统的自由度都等于零。（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。。（ F ）二、填空题。（10 分）1、机器周期性速度波动采用 （飞 轮）调节，非周期性速度波动采用 （调速 器）调节。2、对心曲柄滑块机构的极位夹角等于（0 ）所以（没有）急回特性。3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于 1 ）。4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。三、选择题（10 分）1、齿轮渐开线在（）上的压力角最小。A ） 齿根圆 ；B）齿顶圆；C）分度圆；D）基圆。2、静平衡的转子（① ）是动平衡的。动平衡的转子（②）是静平衡的。①A）一定 ；B）不一定 ；C）一定不。②A）一定 ；B）不一定：C）一定不。3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（）。A）相同的；B）不相同的。机械原理第 2 页 共 30 页4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（）的运动规律。A）等速运动；B）等加等减速运动；C）摆线运动。5、机械自锁的效率条件是（）。A）效率为无穷大：B）效率大于等于 1；C）效率小于零。四、计算作图题：（共 60分）注：凡图解题均需简明写出作图步骤，直接卷上作图，保留所有作图线。1、计算下列机构的自由度。（10 分）ABC...
