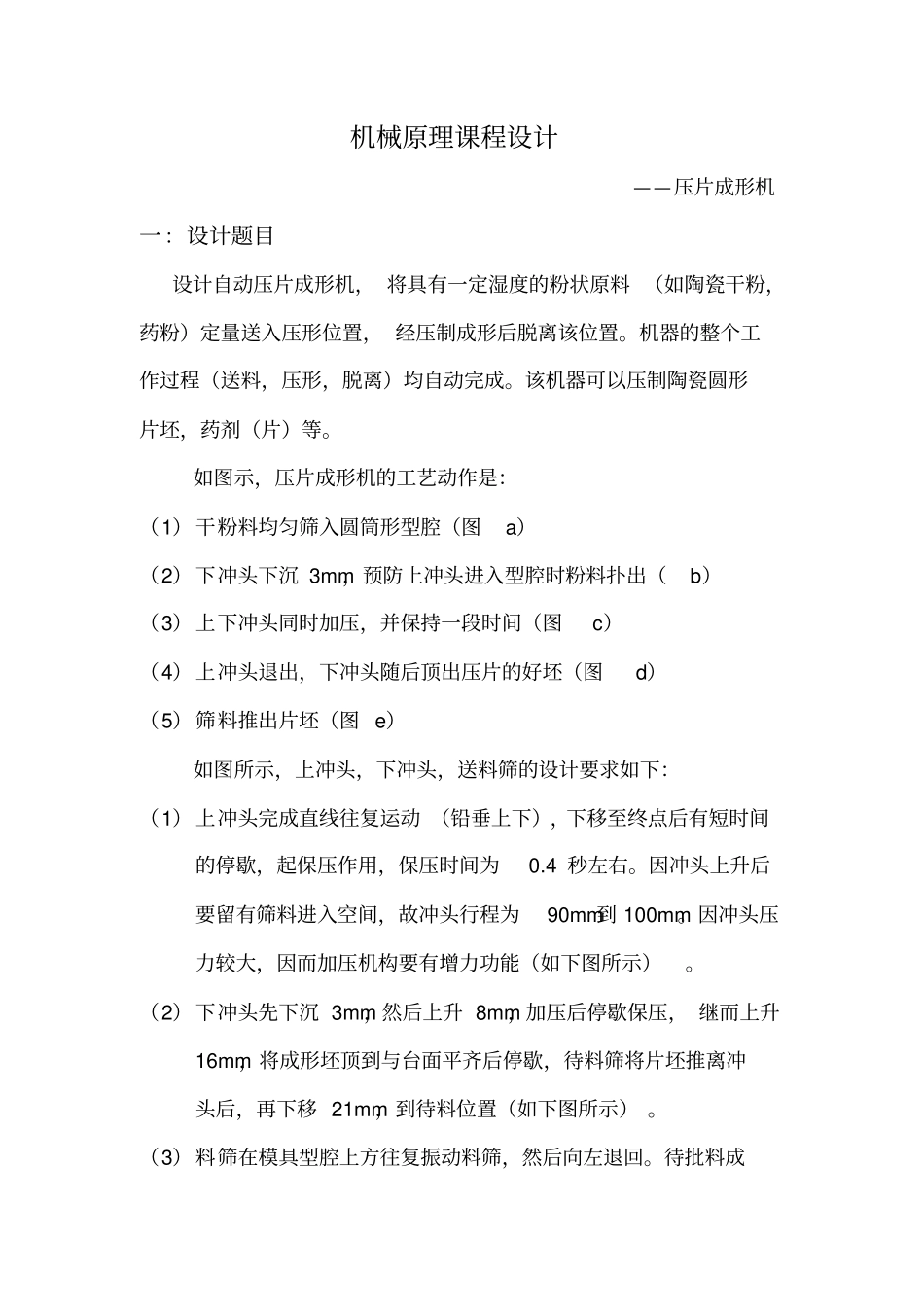

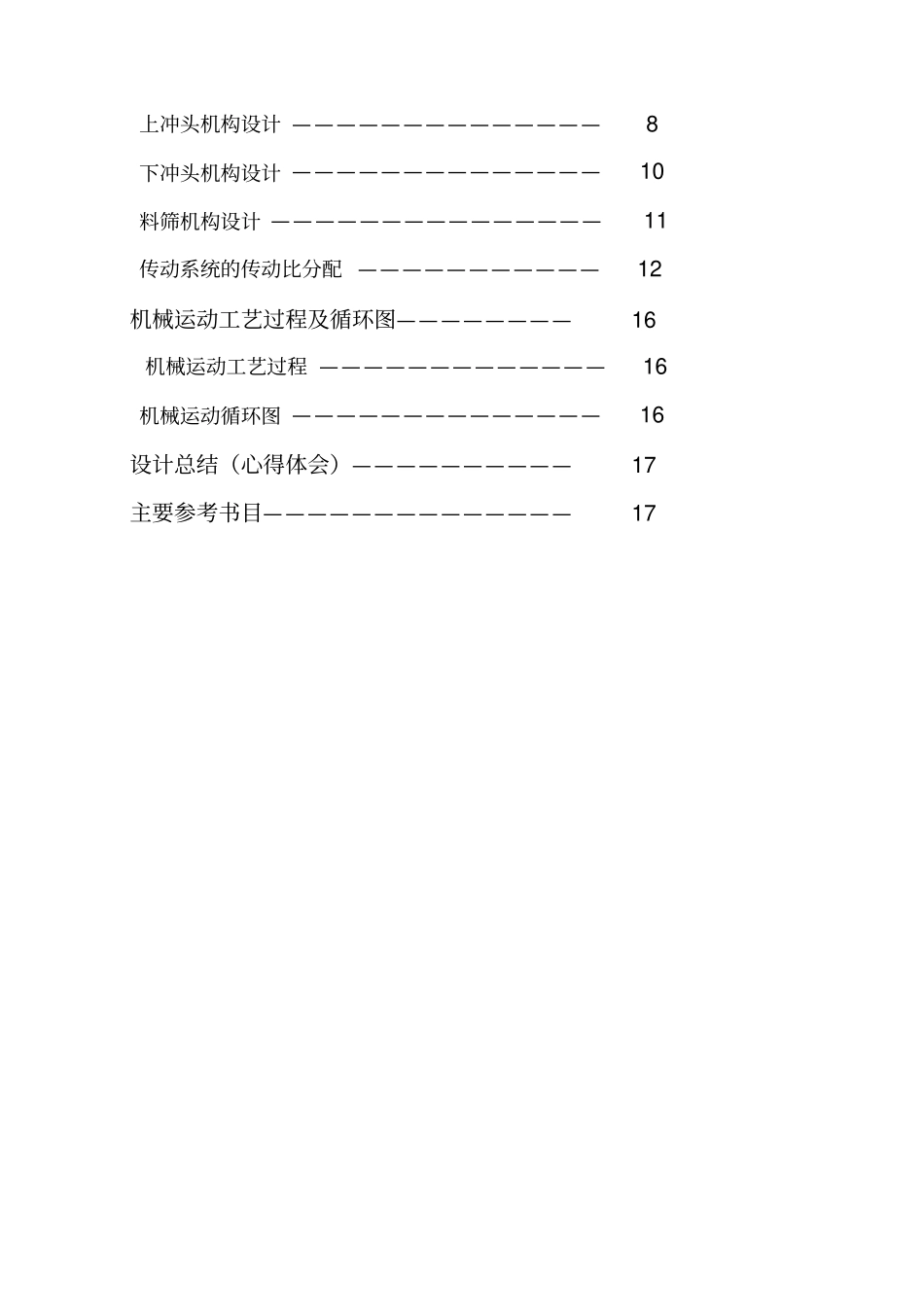

机 械 原 理 课 程 设 计说明书设计题目压片成形机机械 系机械设计制造及其自动化专业 101 班设计者 XXX 学号指导教师 XXX 2012 年 6 月 21 日目录设计题目—————————————————1 设计要求—————————————————3 方案设计与分析——————————————4 送料机构方案设计与分析 ———————————4上冲头方案设计与分析 ————————————5下冲头方案设计与分析 ————————————6 确定设计方案图拟—————————————7设计过程及主要零件结构设计————————8 上冲头机构设计 —————————————— 8下冲头机构设计 ——————————————10料筛机构设计 ———————————————11传动系统的传动比分配 ——————————— 12机械运动工艺过程及循环图———————— 16 机械运动工艺过程 —————————————16 机械运动循环图 ——————————————16设计总结（心得体会）—————————— 17 主要参考书目—————————————— 17机械原理课程设计——压片成形机一：设计题目设计自动压片成形机， 将具有一定湿度的粉状原料 （如陶瓷干粉，药粉）定量送入压形位置， 经压制成形后脱离该位置。机器的整个工作过程（送料，压形，脱离）均自动完成。该机器可以压制陶瓷圆形片坯，药剂（片）等。如图示，压片成形机的工艺动作是：（1）干粉料均匀筛入圆筒形型腔（图a）（2）下冲头下沉 3mm，预防上冲头进入型腔时粉料扑出（b）（3）上下冲头同时加压，并保持一段时间（图c）（4）上冲头退出，下冲头随后顶出压片的好坯（图d）（5）筛料推出片坯（图 e）如图所示，上冲头，下冲头，送料筛的设计要求如下：（1）上冲头完成直线往复运动 （铅垂上下），下移至终点后有短时间的停歇，起保压作用，保压时间为0.4 秒左右。因冲头上升后要留有筛料进入空间，故冲头行程为90mm到 100mm。因冲头压力较大，因而加压机构要有增力功能（如下图所示）。（2）下冲头先下沉 3mm，然后上升 8mm，加压后停歇保压， 继而上升16mm，将成形坯顶到与台面平齐后停歇，待料筛将片坯推离冲头后，再下移 21mm，到待料位置（如下图所示） 。（3）料筛在模具型腔上方往复振动料筛，然后向左退回。待批料成形并被推出型腔后，料筛在台面上向右移45mm到 55mm，推卸片坯（如下图所示）。如...
