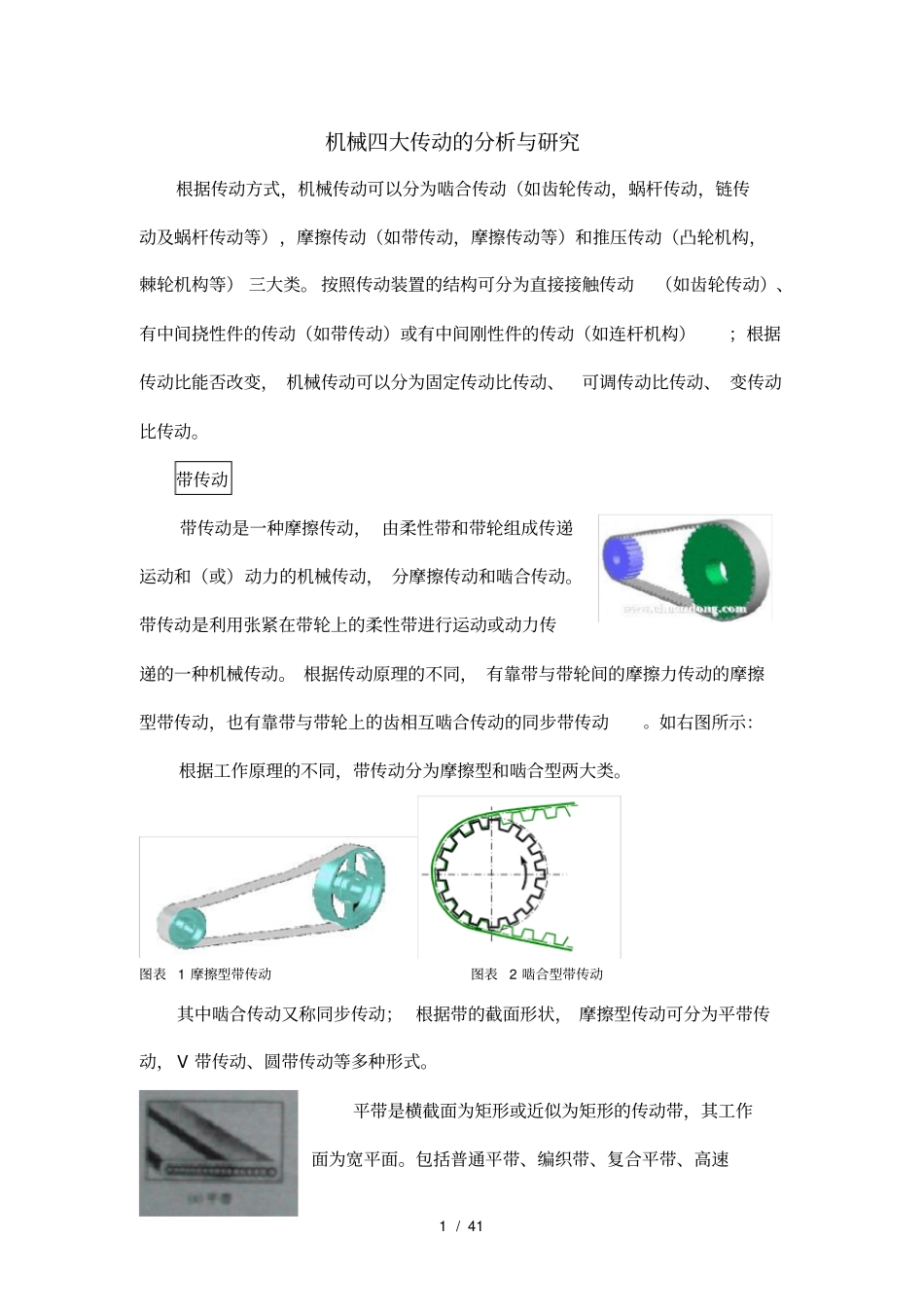

1 / 41 机械四大传动的分析与研究根据传动方式，机械传动可以分为啮合传动（如齿轮传动，蜗杆传动，链传动及蜗杆传动等），摩擦传动（如带传动，摩擦传动等）和推压传动（凸轮机构，棘轮机构等） 三大类。 按照传动装置的结构可分为直接接触传动（如齿轮传动）、有中间挠性件的传动（如带传动）或有中间刚性件的传动（如连杆机构）；根据传动比能否改变， 机械传动可以分为固定传动比传动、可调传动比传动、 变传动比传动。带传动带传动是一种摩擦传动， 由柔性带和带轮组成传递运动和（或）动力的机械传动， 分摩擦传动和啮合传动。带传动是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。 根据传动原理的不同， 有靠带与带轮间的摩擦力传动的摩擦型带传动，也有靠带与带轮上的齿相互啮合传动的同步带传动。如右图所示：根据工作原理的不同，带传动分为摩擦型和啮合型两大类。图表1 摩擦型带传动图表2 啮合型带传动其中啮合传动又称同步传动； 根据带的截面形状， 摩擦型传动可分为平带传动， V 带传动、圆带传动等多种形式。平带是横截面为矩形或近似为矩形的传动带，其工作面为宽平面。包括普通平带、编织带、复合平带、高速2 / 41 带等。普通平带由数层挂胶帆布粘和而成，有包边式和开边式两种。V 带是由一条或数条V 带和 V 带轮组成的摩擦传动。 V 带传动是靠 V 带的两侧面与轮槽侧面压紧产生摩擦力进行动力传递的。与平带传动比较， V 带传动的摩擦力大，因此可以传递较大功率。V 带较平带结构紧凑，而且V 带是无接头的传动带，所以传动较平稳，是带传动中应用最广的一种传动。优点（1 ）v 带是弹性体，能缓和载荷冲击，运行平稳无噪声。（2 ）过载时将引起带在带轮上打滑，因而可起到保护整机的作用。（3 ）制造和安装精度不像啮合传动那样严格，维护方便，无需润滑。（4 ）可通过增加带的长度以适应中心距较大的工作条件。缺点（1）带与带轮的弹性滑动使传动比不准确，效率较低，寿命较短。（2）传递同样大的圆周力时，外廓尺寸和轴上的压力都比啮合传动大。（3）不宜用于高温和易燃等场合。1 V 带传动的失效形式及设计准则根据带传动的工作情况分析可知，V 带传动的主要失效形式是：⑴ V 带疲劳断裂：带的任一横截面上的应力将随着带的运转而循环变化。当应力循环达到一定次数， 即运行一定时间后， V 带在局部出现疲劳裂纹脱层，随之出现疏松状态甚至断裂，从而发生疲劳损坏...
