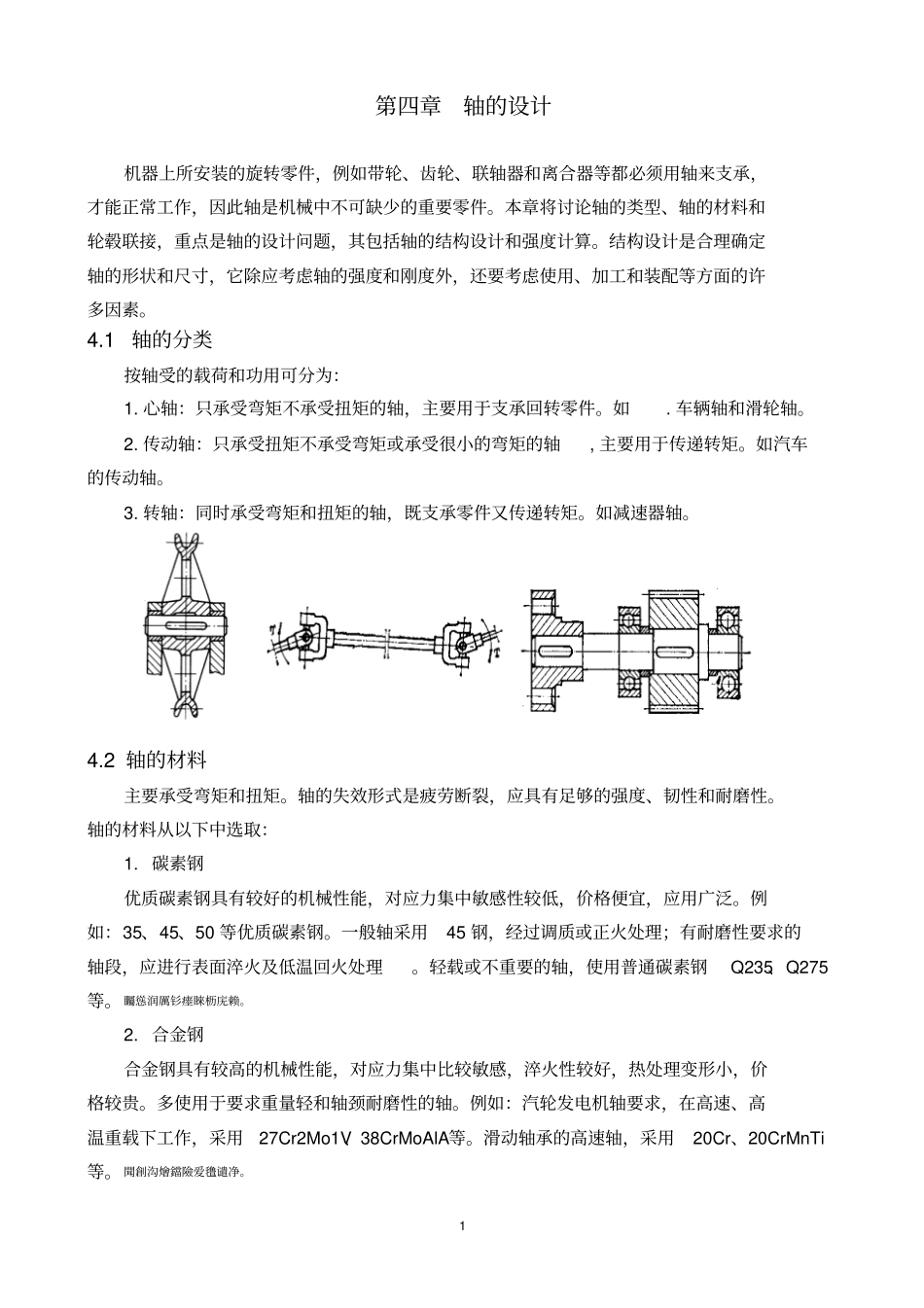

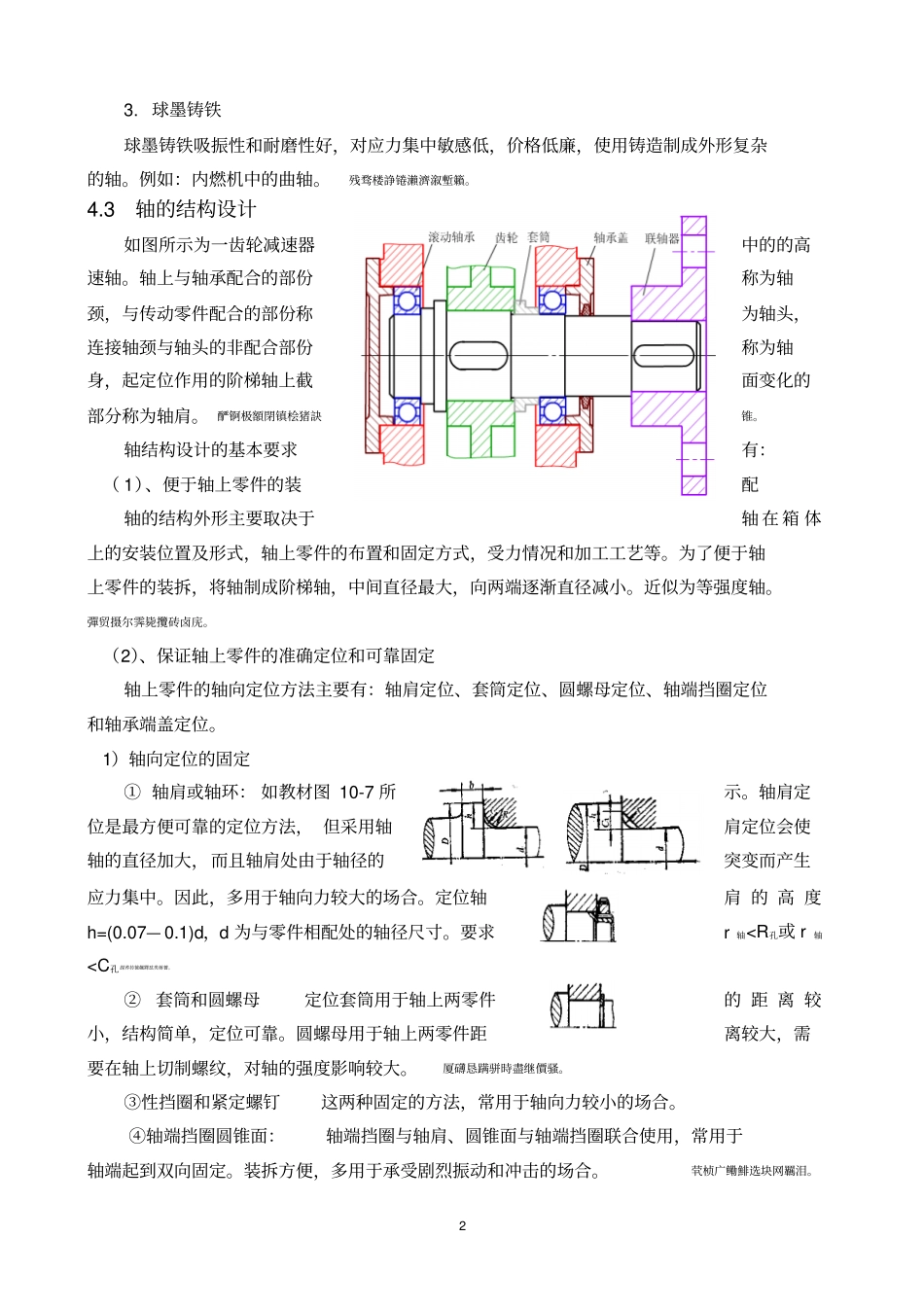

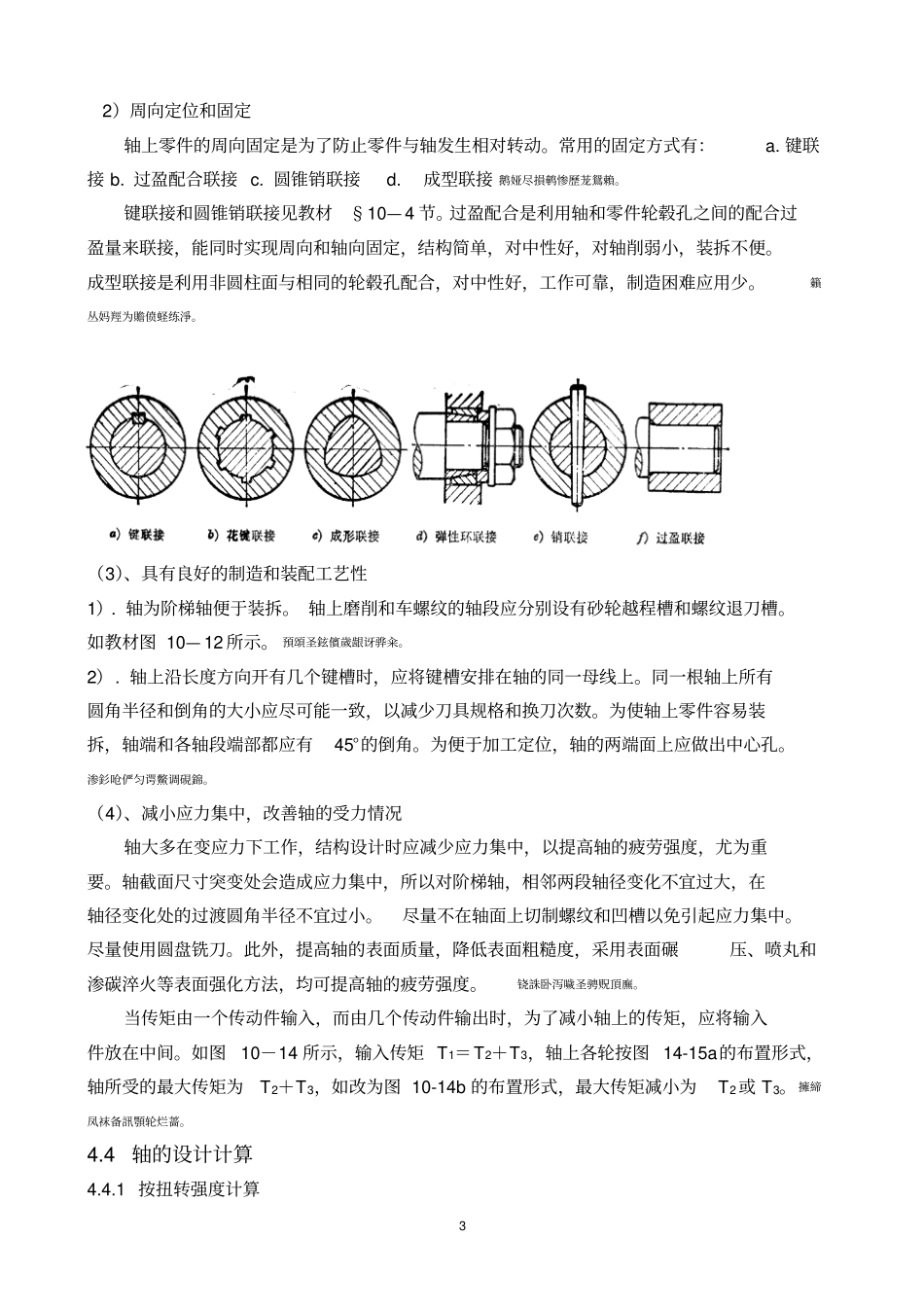

1 第四章轴的设计机器上所安装的旋转零件，例如带轮、齿轮、联轴器和离合器等都必须用轴来支承，才能正常工作，因此轴是机械中不可缺少的重要零件。本章将讨论轴的类型、轴的材料和轮毂联接，重点是轴的设计问题，其包括轴的结构设计和强度计算。结构设计是合理确定轴的形状和尺寸，它除应考虑轴的强度和刚度外，还要考虑使用、加工和装配等方面的许多因素。4.1 轴的分类按轴受的载荷和功用可分为：1. 心轴：只承受弯矩不承受扭矩的轴，主要用于支承回转零件。如. 车辆轴和滑轮轴。2. 传动轴：只承受扭矩不承受弯矩或承受很小的弯矩的轴, 主要用于传递转矩。如汽车的传动轴。3. 转轴：同时承受弯矩和扭矩的轴，既支承零件又传递转矩。如减速器轴。4.2 轴的材料主要承受弯矩和扭矩。轴的失效形式是疲劳断裂，应具有足够的强度、韧性和耐磨性。轴的材料从以下中选取：1. 碳素钢优质碳素钢具有较好的机械性能，对应力集中敏感性较低，价格便宜，应用广泛。例如：35、45、50 等优质碳素钢。一般轴采用45 钢，经过调质或正火处理；有耐磨性要求的轴段，应进行表面淬火及低温回火处理。轻载或不重要的轴，使用普通碳素钢Q235、Q275等。 矚慫润厲钐瘗睞枥庑赖。2. 合金钢合金钢具有较高的机械性能，对应力集中比较敏感，淬火性较好，热处理变形小，价格较贵。多使用于要求重量轻和轴颈耐磨性的轴。例如：汽轮发电机轴要求，在高速、高温重载下工作，采用27Cr2Mo1V、38CrMoAlA等。滑动轴承的高速轴，采用20Cr、20CrMnTi等。 聞創沟燴鐺險爱氇谴净。2 3. 球墨铸铁球墨铸铁吸振性和耐磨性好，对应力集中敏感低，价格低廉，使用铸造制成外形复杂的轴。例如：内燃机中的曲轴。残骛楼諍锩瀨濟溆塹籟。4.3 轴的结构设计如图所示为一齿轮减速器中的的高速轴。轴上与轴承配合的部份称为轴颈，与传动零件配合的部份称为轴头，连接轴颈与轴头的非配合部份称为轴身，起定位作用的阶梯轴上截面变化的部分称为轴肩。 酽锕极額閉镇桧猪訣锥。轴结构设计的基本要求有：（ 1）、便于轴上零件的装配轴的结构外形主要取决于轴 在 箱 体上的安装位置及形式，轴上零件的布置和固定方式，受力情况和加工工艺等。为了便于轴上零件的装拆，将轴制成阶梯轴，中间直径最大，向两端逐渐直径减小。近似为等强度轴。彈贸摄尔霁毙攬砖卤庑。（2）、保证轴上零件的准确定位和可靠固定轴上零件的轴向定位方法主要有：轴肩定位、套筒定位、圆螺母定位、轴端挡圈定位和...
