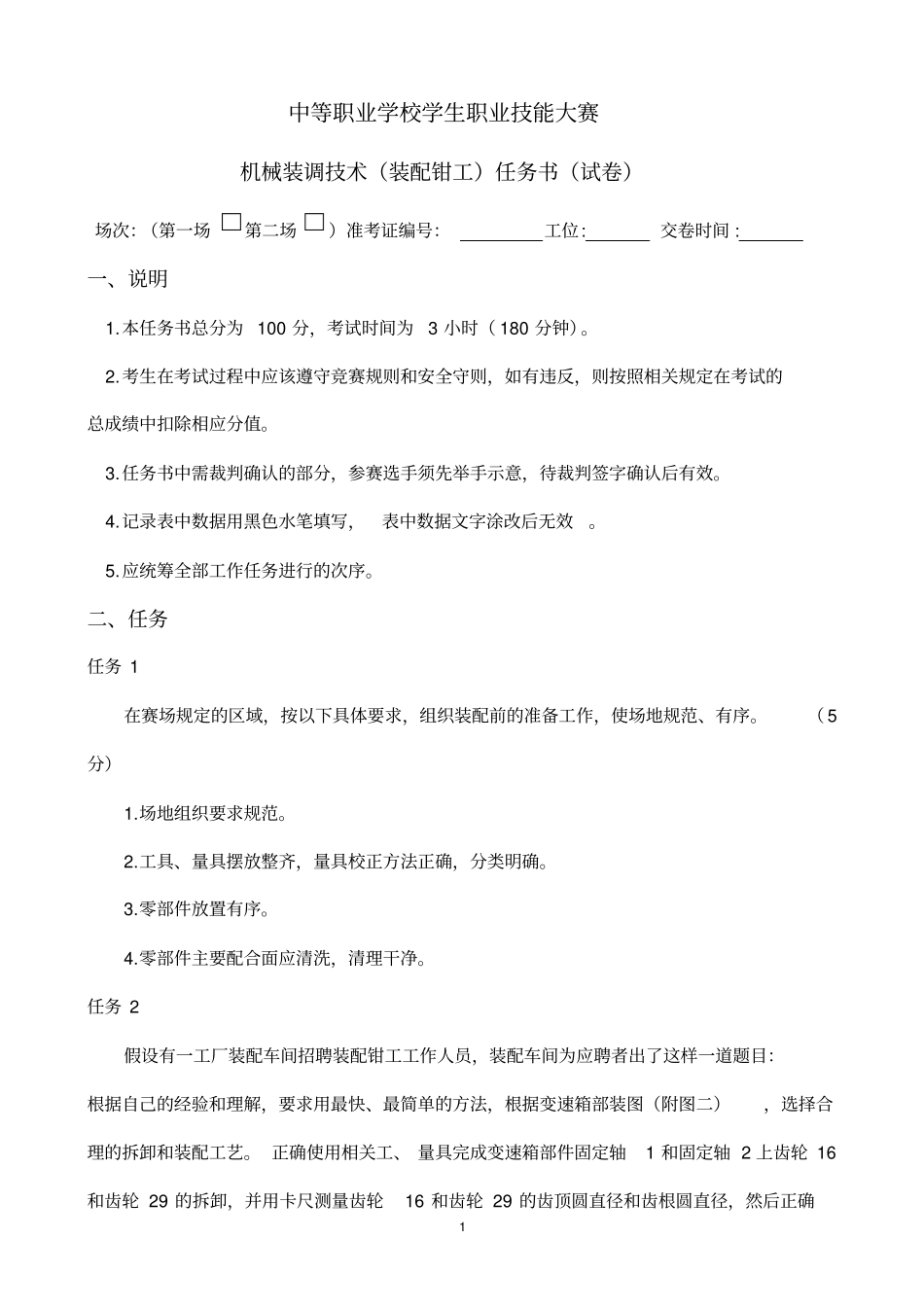

1 中等职业学校学生职业技能大赛机械装调技术（装配钳工）任务书（试卷）场次：（第一场第二场）准考证编号：工位: 交卷时间 : 一、说明1.本任务书总分为 100 分，考试时间为3 小时（ 180 分钟）。2.考生在考试过程中应该遵守竞赛规则和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值。3.任务书中需裁判确认的部分，参赛选手须先举手示意，待裁判签字确认后有效。4.记录表中数据用黑色水笔填写，表中数据文字涂改后无效。5.应统筹全部工作任务进行的次序。二、任务任务 1 在赛场规定的区域，按以下具体要求，组织装配前的准备工作，使场地规范、有序。（ 5分）1.场地组织要求规范。2.工具、量具摆放整齐，量具校正方法正确，分类明确。3.零部件放置有序。4.零部件主要配合面应清洗，清理干净。任务 2 假设有一工厂装配车间招聘装配钳工工作人员，装配车间为应聘者出了这样一道题目：根据自己的经验和理解，要求用最快、最简单的方法，根据变速箱部装图（附图二），选择合理的拆卸和装配工艺。 正确使用相关工、 量具完成变速箱部件固定轴1 和固定轴 2 上齿轮 16和齿轮 29 的拆卸，并用卡尺测量齿轮16 和齿轮 29 的齿顶圆直径和齿根圆直径，然后正确2 使用相关工、量具完成变速箱部件的装配与调试工作，使其达到正常运转的功能（包括变速功能），并检测与二维工作台相连的输出轴的轴向窜动和装齿轮轴肩处的径向跳动（15 分）。具体要求：1.拆装、装配前的准备工作要充分，安装面应清理。2.在拆装、装配的过程中要求按装配的一般原则进行装配。3. 拆装、装配工艺合理，装配顺序和方法及装配步骤正确、规范。4.在拆装、装配及调试过程中正确使用工具、量具，读数准确，数据处理正确。5.在拆装、装配及调试的过程中零部件及工、量具的摆放应整齐，分类明确。6.在拆装、装配过程中，注意轴承的组合形式看清图纸，按变速箱部装图（附图二）上的组合形式进行装配，装配轴承时方法及工、量具使用正确。7.在装配的过程中检测两啮合齿轮的啮合面宽度差，应调整为不大于两啮合齿轮厚度的5%为宜。8.完成固定轴 1 和固定轴 2 上齿轮 16 和齿轮 29 的拆卸后，参赛选手应举手示意，由裁判在附表 1 中签字确认方可有效。9.在附表 2 中填写固定轴 1 和固定轴 2 上齿轮 16 和齿轮 29 的齿顶圆直径和齿根圆直径的测量数据，填写好数据后，参赛选手应举手示意，由裁判在附表2 中签字确认方可有效。...
