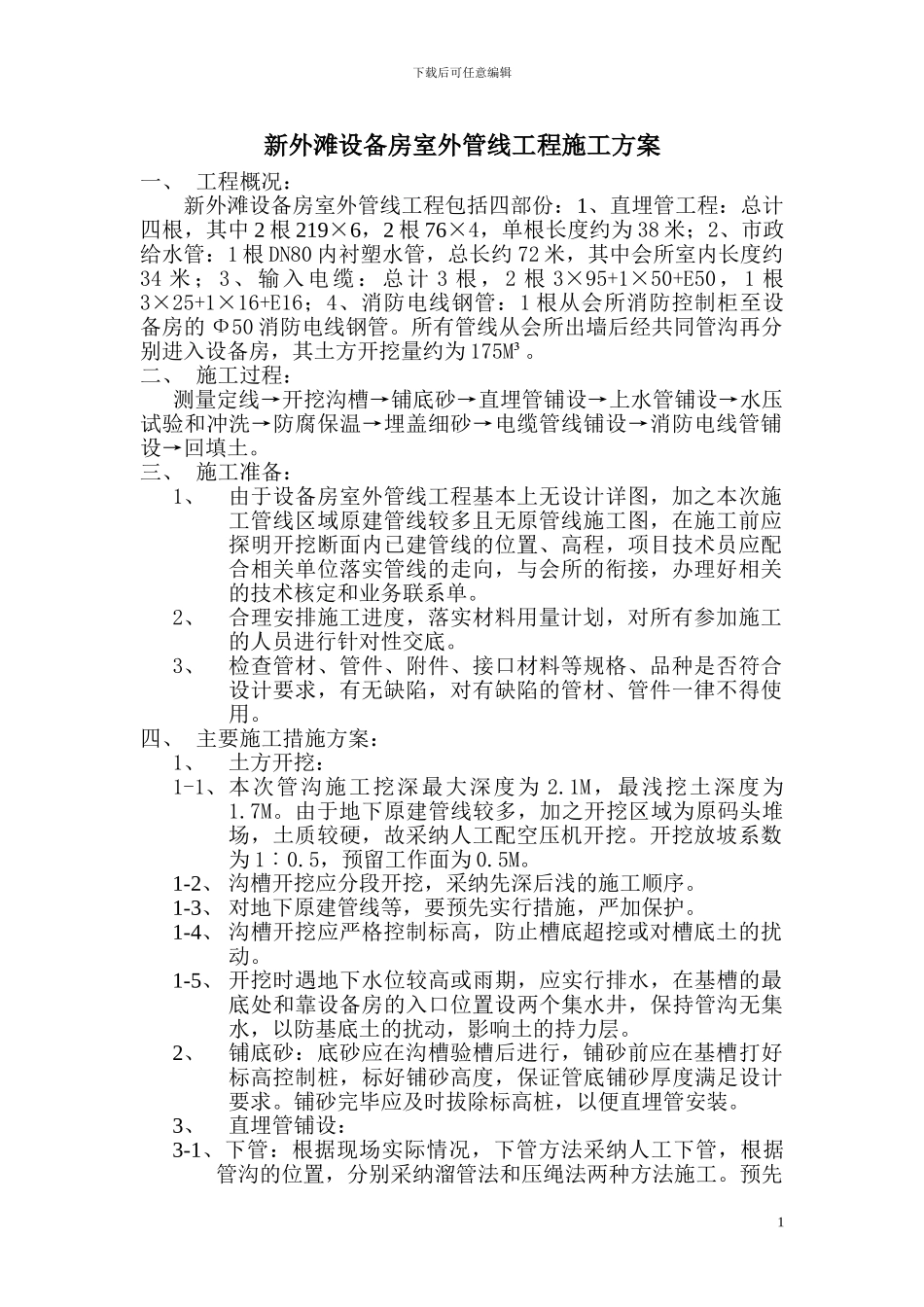

下载后可任意编辑新外滩设备房室外管线工程施工方案一、 工程概况：新外滩设备房室外管线工程包括四部份：1、直埋管工程：总计四根，其中 2 根 219×6，2 根 76×4，单根长度约为 38 米；2、市政给水管：1 根 DN80 内衬塑水管，总长约 72 米，其中会所室内长度约34 米； 3、输入电缆：总计 3 根， 2 根 3×95+1×50+E50，1 根3×25+1×16+E16；4、消防电线钢管：1 根从会所消防控制柜至设备房的 Ф50 消防电线钢管。所有管线从会所出墙后经共同管沟再分别进入设备房，其土方开挖量约为 175M³。二、 施工过程： 测量定线→开挖沟槽→铺底砂→直埋管铺设→上水管铺设→水压试验和冲洗→防腐保温→埋盖细砂→电缆管线铺设→消防电线管铺设→回填土。三、 施工准备：1、由于设备房室外管线工程基本上无设计详图，加之本次施工管线区域原建管线较多且无原管线施工图，在施工前应探明开挖断面内已建管线的位置、高程，项目技术员应配合相关单位落实管线的走向，与会所的衔接，办理好相关的技术核定和业务联系单。2、合理安排施工进度，落实材料用量计划，对所有参加施工的人员进行针对性交底。3、检查管材、管件、附件、接口材料等规格、品种是否符合设计要求，有无缺陷，对有缺陷的管材、管件一律不得使用。四、 主要施工措施方案：1、土方开挖：1-1、本次管沟施工挖深最大深度为 2.1M，最浅挖土深度为1.7M。由于地下原建管线较多，加之开挖区域为原码头堆场，土质较硬，故采纳人工配空压机开挖。开挖放坡系数为 1︰0.5，预留工作面为 0.5M。1-2、 沟槽开挖应分段开挖，采纳先深后浅的施工顺序。1-3、 对地下原建管线等，要预先实行措施，严加保护。1-4、 沟槽开挖应严格控制标高，防止槽底超挖或对槽底土的扰动。1-5、 开挖时遇地下水位较高或雨期，应实行排水，在基槽的最底处和靠设备房的入口位置设两个集水井，保持管沟无集水，以防基底土的扰动，影响土的持力层。2、铺底砂：底砂应在沟槽验槽后进行，铺砂前应在基槽打好标高控制桩，标好铺砂高度，保证管底铺砂厚度满足设计要求。铺砂完毕应及时拔除标高桩，以便直埋管安装。3、直埋管铺设：3-1、下管：根据现场实际情况，下管方法采纳人工下管，根据管沟的位置，分别采纳溜管法和压绳法两种方法施工。预先1下载后可任意编辑用 6.3#槽钢加工 6 个 500 长、500 高铁支架，下管后先将直埋管逐根放在支架上电焊，整根管道焊接结束后再放至200ⅹ200 枕木...
