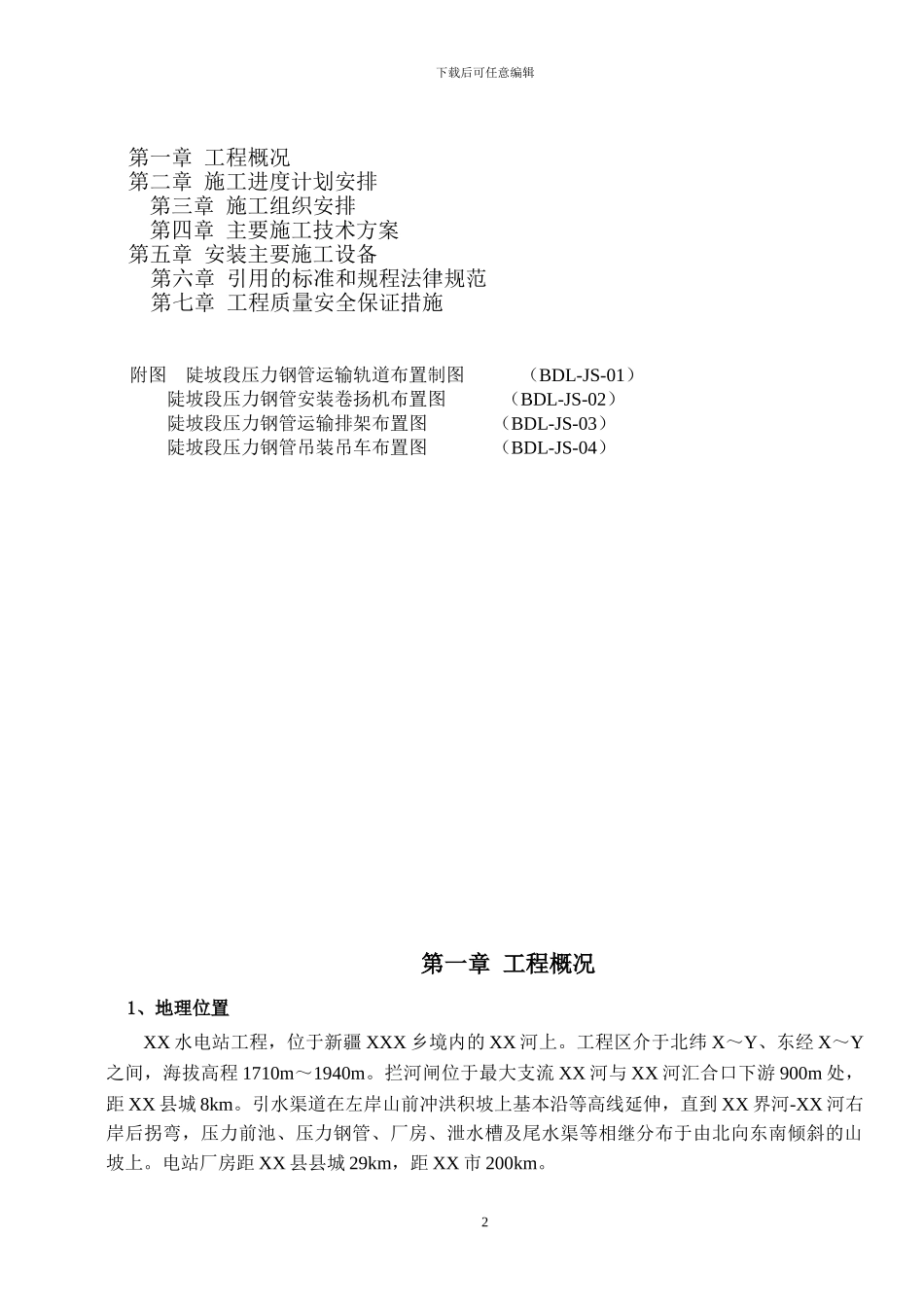

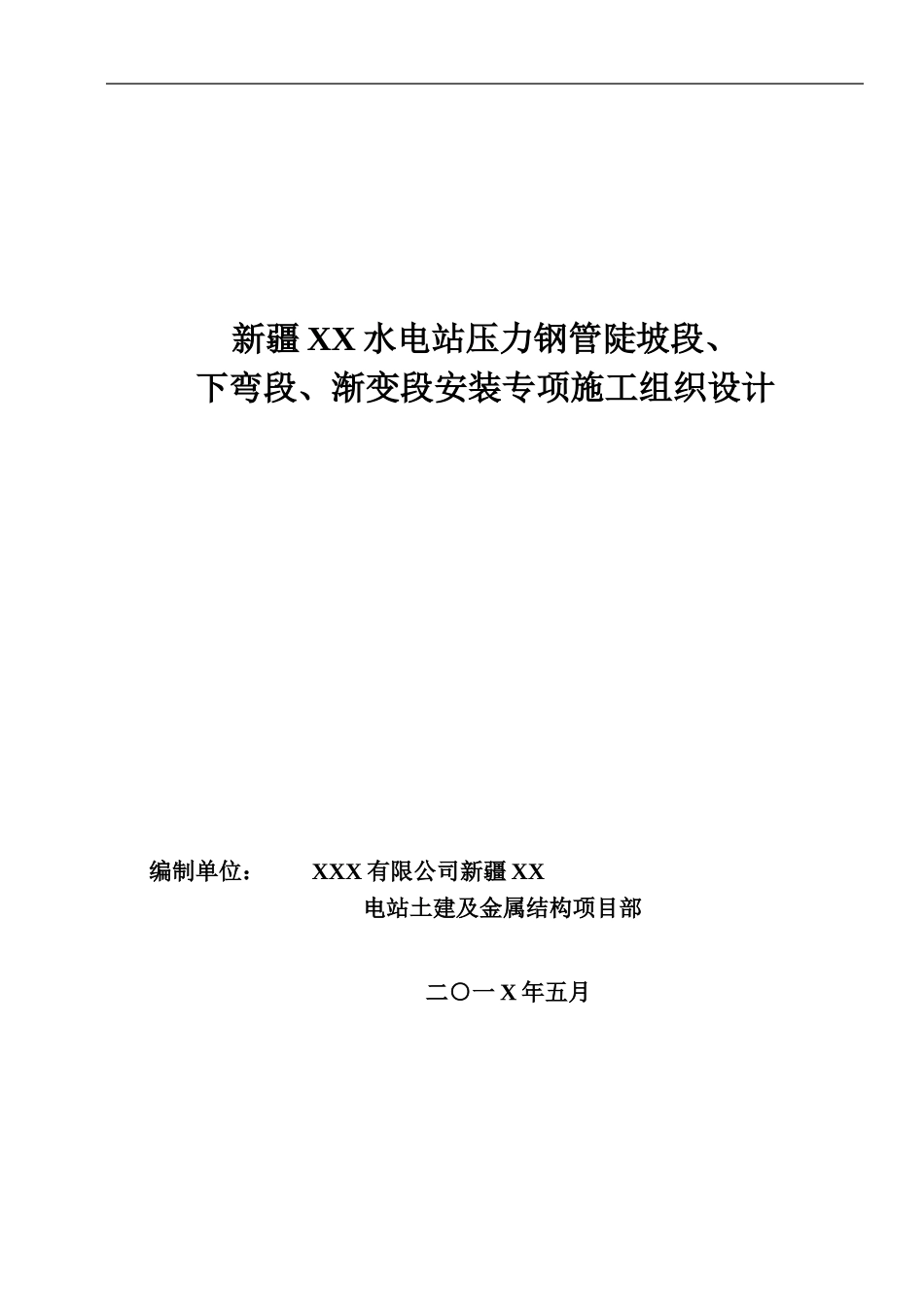

新疆 XX 水电站压力钢管陡坡段、下弯段、渐变段安装专项施工组织设计 编制单位： XXX 有限公司新疆 XX 电站土建及金属结构项目部 二○一 X 年五月下载后可任意编辑 批准 ： 审查 ： 校核 ： 编写 ： 目 录1下载后可任意编辑 第一章 工程概况 第二章 施工进度计划安排第三章 施工组织安排第四章 主要施工技术方案 第五章 安装主要施工设备第六章 引用的标准和规程法律规范第七章 工程质量安全保证措施 附图 陡坡段压力钢管运输轨道布置制图 （BDL-JS-01） 陡坡段压力钢管安装卷扬机布置图 （BDL-JS-02） 陡坡段压力钢管运输排架布置图 （BDL-JS-03） 陡坡段压力钢管吊装吊车布置图 （BDL-JS-04）第一章 工程概况 1、地理位置XX 水电站工程，位于新疆 XXX 乡境内的 XX 河上。工程区介于北纬 X～Y、东经 X～Y之间，海拔高程 1710m～1940m。拦河闸位于最大支流 XX 河与 XX 河汇合口下游 900m 处，距 XX 县城 8km。引水渠道在左岸山前冲洪积坡上基本沿等高线延伸，直到 XX 界河-XX 河右岸后拐弯，压力前池、压力钢管、厂房、泄水槽及尾水渠等相继分布于由北向东南倾斜的山坡上。电站厂房距 XX 县县城 29km，距 XX 市 200km。2下载后可任意编辑2、主要工程任务及特点主要完成本工程第 XX 标段的金属结构的制作、安装任务。二级引水压力管道上游端经二级压力前池与一级电站尾水相接，后由斜直段、下斜段、水平段与蝶阀相接，全长1504.5m。进口中心高程 1807.83m，出口中心高程 1708.0m。压力管道采纳浅埋回填式，布置在开挖的沟槽内，沟槽底宽分别为 30.4m 和 27m。压力钢管下部设置 0.5m 厚混凝土垫板；管槽全部采纳开挖的砂砾石土回填，管顶平均回填深度1.7m；管槽及管顶均采纳压实回填并在顶部设 30cm 厚干砌石防止冲刷。压力管道由 4 根单管管径为 4.2m 的压力钢管组成。在布置上分为缓坡段和陡坡段，其中纵坡为 1/24.5 的缓坡段，单根管线长约 1386m，最大净水头 65m；陡坡段为 1：2，单根管线长约 118m，管道最大净水头 103m。压力钢管根据其内压变化进行分段设计，缓坡段钢管壁厚为 12mm～16mm，陡坡段壁厚由 18mm ～26mm，均采纳 Q345R 钢制作。钢管内壁均采纳厚浆型环氧沥青防腐涂料进行防腐处理，漆膜厚度不小于 375，外壁采纳采纳无溶剂环氧煤沥青冷缠带，厚度为 500。3、本专项措施主要工程概况 本专项措施主要是针对陡坡段、下弯管、渐变...
