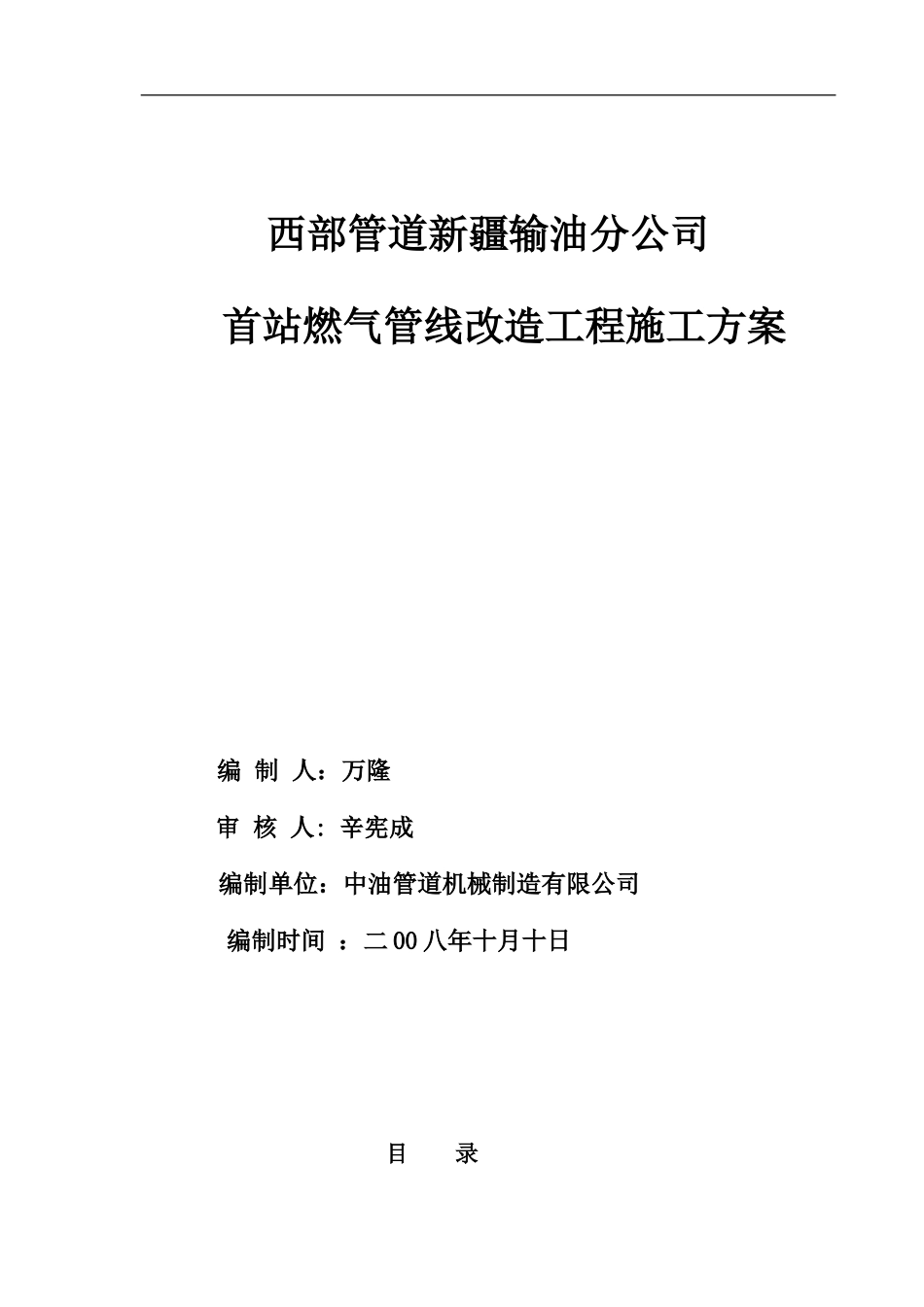

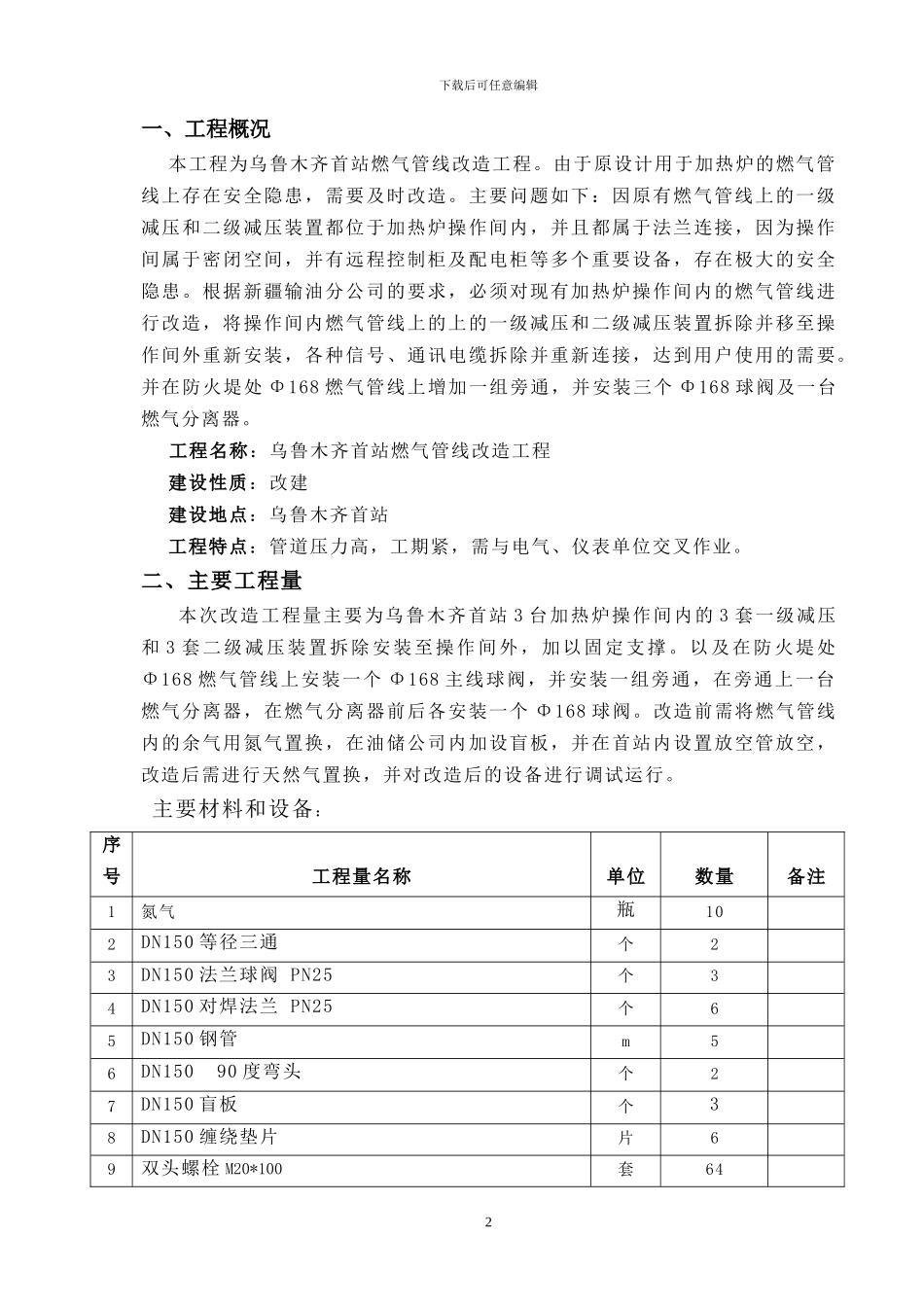

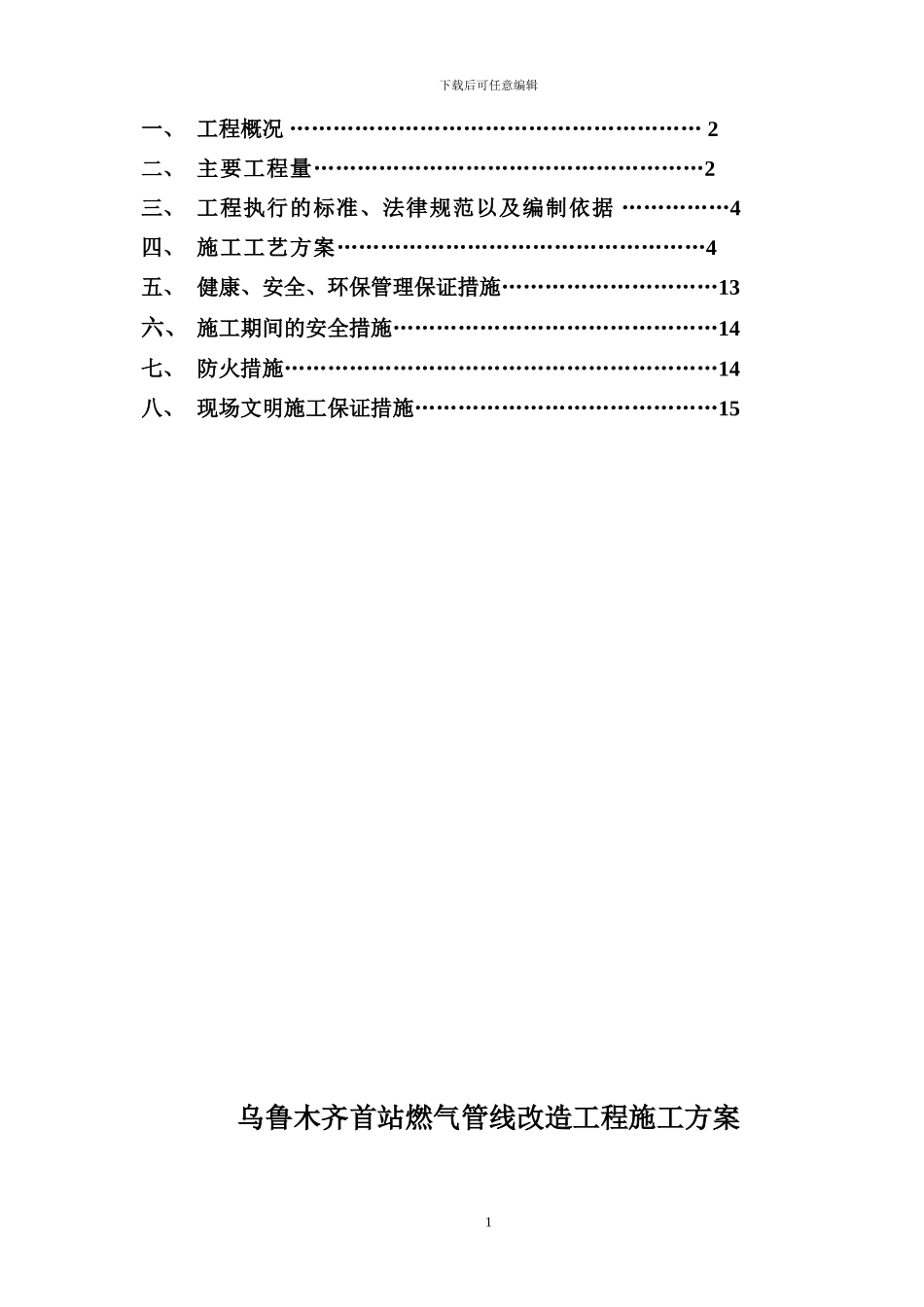

西部管道新疆输油分公司首站燃气管线改造工程施工方案编 制 人:万隆 审 核 人: 辛宪成编制单位:中油管道机械制造有限公司 编制时间 :二 00 八年十月十日目 录下载后可任意编辑一、 工程概况 ………………………………………………… 2二、 主要工程量………………………………………………2三、 工程执行的标准、法律规范以及编制依据 ……………4四、 施工工艺方案……………………………………………4五、 健康、安全、环保管理保证措施…………………………13六、 施工期间的安全措施………………………………………14七、 防火措施……………………………………………………14八、 现场文明施工保证措施……………………………………15乌鲁木齐首站燃气管线改造工程施工方案1下载后可任意编辑一、工程概况本工程为乌鲁木齐首站燃气管线改造工程。由于原设计用于加热炉的燃气管线上存在安全隐患,需要及时改造。主要问题如下:因原有燃气管线上的一级减压和二级减压装置都位于加热炉操作间内,并且都属于法兰连接,因为操作间属于密闭空间,并有远程控制柜及配电柜等多个重要设备,存在极大的安全隐患。根据新疆输油分公司的要求,必须对现有加热炉操作间内的燃气管线进行改造,将操作间内燃气管线上的上的一级减压和二级减压装置拆除并移至操作间外重新安装,各种信号、通讯电缆拆除并重新连接,达到用户使用的需要。并在防火堤处 Φ168 燃气管线上增加一组旁通,并安装三个 Φ168 球阀及一台燃气分离器。工程名称:乌鲁木齐首站燃气管线改造工程建设性质:改建建设地点:乌鲁木齐首站工程特点:管道压力高,工期紧,需与电气、仪表单位交叉作业。二、主要工程量本次改造工程量主要为乌鲁木齐首站 3 台加热炉操作间内的 3 套一级减压和 3 套二级减压装置拆除安装至操作间外,加以固定支撑。以及在防火堤处Φ168 燃气管线上安装一个 Φ168 主线球阀,并安装一组旁通,在旁通上一台燃气分离器,在燃气分离器前后各安装一个 Φ168 球阀。改造前需将燃气管线内的余气用氮气置换,在油储公司内加设盲板,并在首站内设置放空管放空,改造后需进行天然气置换,并对改造后的设备进行调试运行。主要材料和设备:序号工程量名称单位数量备注1氮气瓶102DN150 等径三通个23DN150 法兰球阀 PN25个34DN150 对焊法兰 PN25个65DN150 钢管m56DN150 90 度弯头个27DN150 盲板个38DN150 缠绕垫片片69双头螺栓 M...
