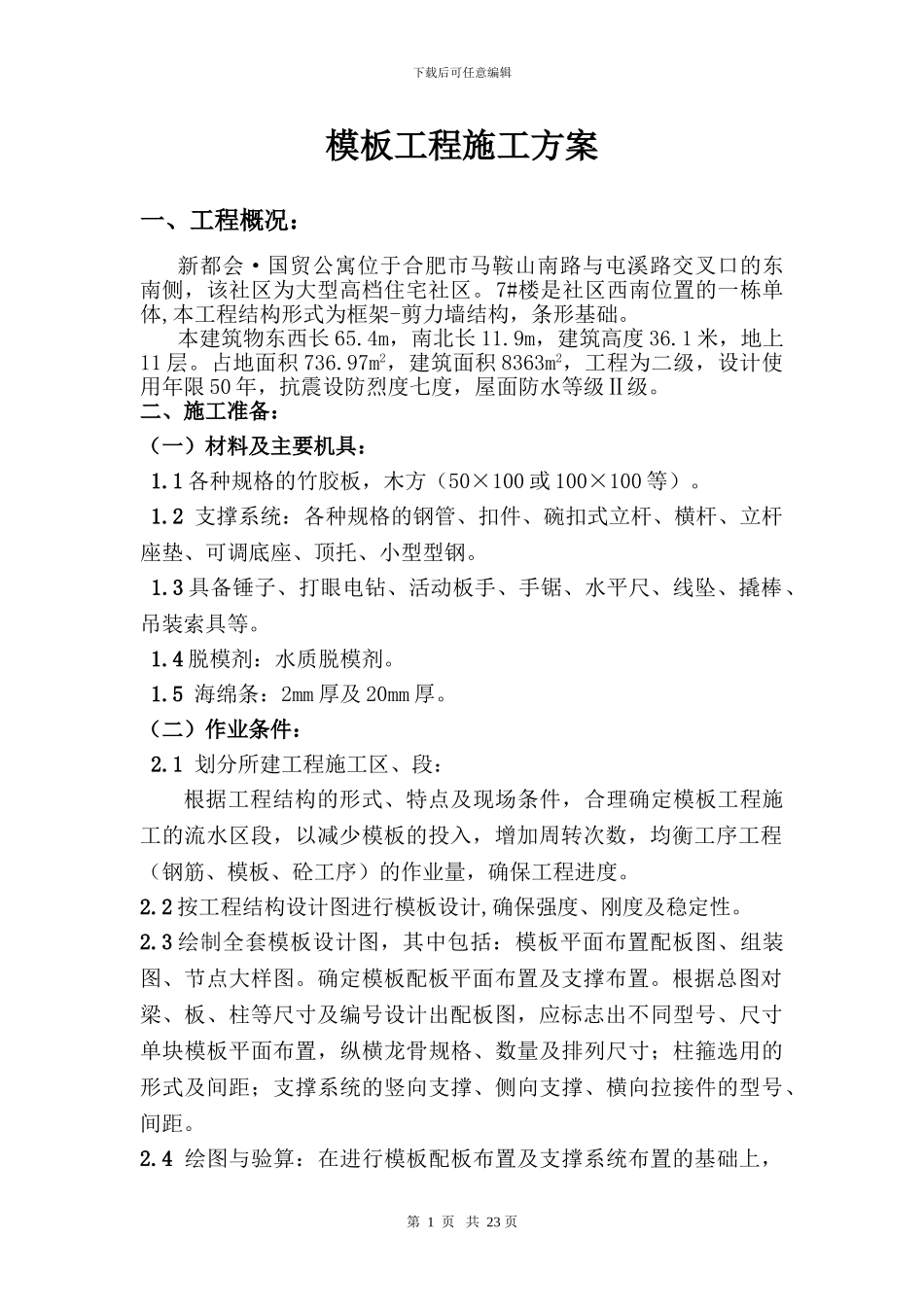

下载后可任意编辑模板工程施工方案一、工程概况：新都会·国贸公寓位于合肥市马鞍山南路与屯溪路交叉口的东南侧，该社区为大型高档住宅社区。7#楼是社区西南位置的一栋单体,本工程结构形式为框架-剪力墙结构，条形基础。本建筑物东西长 65.4m，南北长 11.9m，建筑高度 36.1 米，地上11 层。占地面积 736.97m2，建筑面积 8363m2，工程为二级，设计使用年限 50 年，抗震设防烈度七度，屋面防水等级Ⅱ级。二、施工准备：（一）材料及主要机具： 1.1 各种规格的竹胶板，木方（50×100 或 100×100 等）。 1.2 支撑系统：各种规格的钢管、扣件、碗扣式立杆、横杆、立杆座垫、可调底座、顶托、小型型钢。 1.3 具备锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。 1.4 脱模剂：水质脱模剂。 1.5 海绵条：2mm 厚及 20mm 厚。（二）作业条件： 2.1 划分所建工程施工区、段：根据工程结构的形式、特点及现场条件，合理确定模板工程施工的流水区段，以减少模板的投入，增加周转次数，均衡工序工程（钢筋、模板、砼工序）的作业量，确保工程进度。2.2 按工程结构设计图进行模板设计,确保强度、刚度及稳定性。2.3 绘制全套模板设计图，其中包括：模板平面布置配板图、组装图、节点大样图。确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编号设计出配板图，应标志出不同型号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。2.4 绘图与验算：在进行模板配板布置及支撑系统布置的基础上，第 1 页 共 23 页下载后可任意编辑要严格对其强度、刚度及稳定性进行验算，合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点大样图、零件及非定型拼接件加工图。2.5 轴线、模板线、门窗洞口线、标高线放线完毕，水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。2.6 为防止模板下口跑浆，安装模板前，对模板的承垫底部先垫上20mm 厚的海绵条，若底部严重不平的，应先沿模板内边线用 1∶3 水泥砂浆，根据给定的标高线准确找平（找平层不得伸入墙内）。外墙、外柱的外边根部根据标高线设置模板承垫木方，与找平砂浆上平交圈，以保准标高准确和不漏浆。 2.7 设置模板（保护层）定位基准，即在墙、柱主筋上距地面 50～80mm 处，根据模板线，按保护层厚度焊接...
