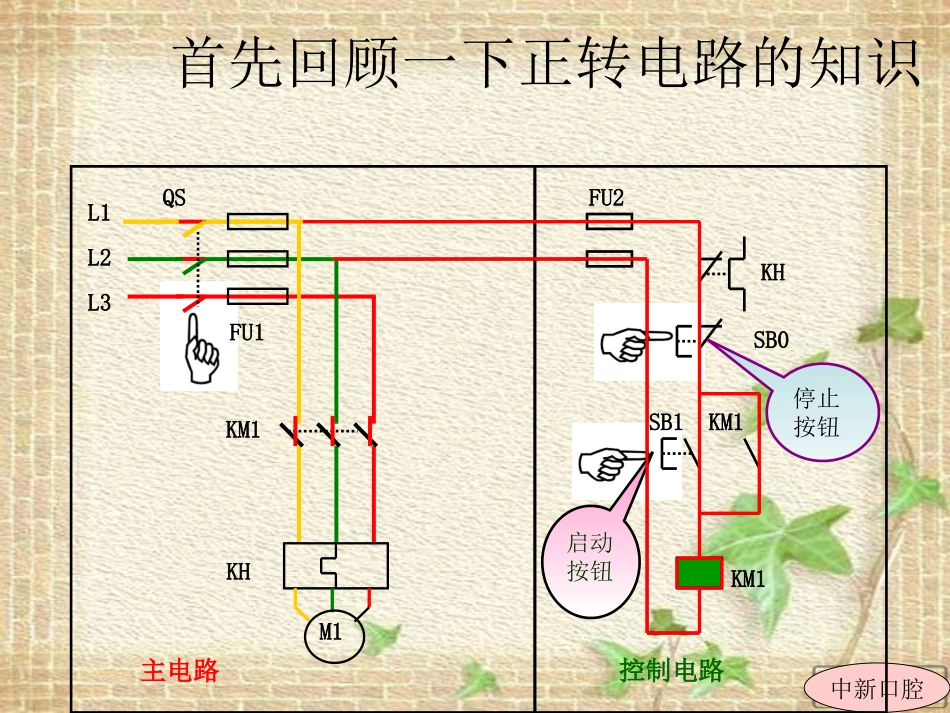

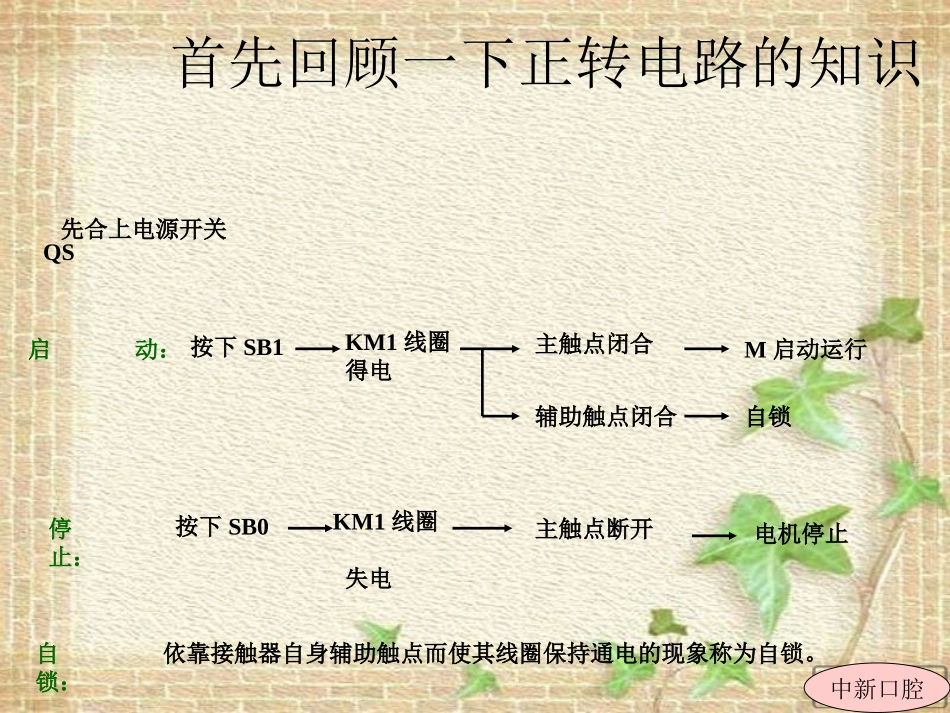

中新口腔电动机控制电路------正反转控制电路中新口腔FU2KHSB0SB1KM1KM1首先回顾一下正转电路的知识启动按钮停止按钮L1L2L3KM1FU1KHM1主电路控制电路QS中新口腔首先回顾一下正转电路的知识先合上电源开关QS按下SB1启动：KM1线圈得电主触点闭合M启动运行辅助触点闭合自锁电机停止停止：按下SB0KM1线圈失电主触点断开自锁：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁。中新口腔我们进出学校大门时，门卫师傅用遥控我们进出学校大门时，门卫师傅用遥控器或者是按钮来控制开门或关门。起重器或者是按钮来控制开门或关门。起重机能够实现上升与下降、机床可以前进机能够实现上升与下降、机床可以前进与后退，这些生产机械要求运动部件能与后退，这些生产机械要求运动部件能向正反两个方向运动向正反两个方向运动。。中新口腔•大门能开•大门能关•开门、关门过程中随时能停止•开门与关门过程中不用按停止按钮，能直接转换----电动机能正转运行----电动机能反转运行----有停止按钮自动伸缩门电气控制要求电路控制要求分析中新口腔任务一接触器联锁正反转控制电路L1L2L3KM1FU1KHM1QSKM2AC两相交换FU2KHSB0SB1KM1KM1SB2KM2KM1KM2增加了一组反转控制电路主电路控制电路正向启动按钮反向启动按钮中新口腔任务一接触器联锁正反转控制电路•电路特点1、增加了一组反转控制接触器2、主电路中进行了两相电路换相，以实现电动机的反转。中新口腔L1L2L3KM1FU1KHM1QSKM2FU2KHSB0SB1KM1KM1SB2KM2KM1KM2主电路控制电路正向启动按钮反向启动按钮中新口腔正—停—反控制电路工作原理分析该电路必须先停车才能由正转到反转或由反转到正转。若正转时按下反转按钮，或同按下SB1和SB2会造成短路！KM1线圈失电停止：按下按钮SB0主触点恢复断开M停止运行正向启动：KM1线圈得电主触点闭合M正向起动辅助常开触点闭合自锁按下按钮SB1反向启动：KM2线圈得电主触点闭合M反向起动辅助常开触点闭合自锁按下按钮SB2中新口腔任务一接触器联锁正反转控制电路FU2KHSB0SB1KM1SB2KM2KM1KM2L1L2L3KM1FU1KHM1QS主电路KM2KM2KM1互锁控制电路中新口腔任务一接触器联锁正反转控制电路互锁电路避免了两只接触器同时得电，从而防止了由于误操作造成的主回路两相短路事故的发生。将对方的常闭触头串联在自己线圈回路中，同一时间只能由一支接触器得电的控制方式称为互锁或连锁。互锁含义：互锁作用：中新口腔任务一接触器联锁正反转控制电路工作原理KM1线圈失电正向启动：KM1线圈得电主触点闭合M正向起动辅助常开触点闭合自锁辅助常闭触点断开互锁，切断KM2线圈电路停车：按下按钮SB1按下按钮SB0主触点恢复断开辅助常开触点恢复断开辅助常闭触点恢复闭合M停止运行中新口腔任务一接触器联锁正反转控制电路工作原理KM2线圈失电反向启动：KM2线圈得电主触点闭合M正向起动辅助常开触点闭合自锁辅助常闭触点断开互锁，切断KM1线圈电路停车：按下按钮SB2按下按钮SB0主触点恢复断开辅助常开触点恢复断开辅助常闭触点恢复闭合M停止运行缺点：要想改变电机转向必须先按停止按钮。解决措施：在控制电路中加入机械连锁。中新口腔任务一接触器联锁正反转控制电路动作演示FU2KHSB0SB1KM1SB2KM2KM1KM2L1L2L3KM1FU1KHM1QS主电路KM2KM2KM1互锁控制电路中新口腔接触器联锁正反转控制的操作过程演示讲授新课中新口腔任务二按钮联锁正反转控制电路FU2KHSB0SB1KM1SB2KM2KM1KM2L1L2L3KM1FU1KHM1QS主电路KM2控制电路按钮连锁SB2SB1中新口腔FU2KHSB0SB1KM1SB2KM2KM1KM2L1L2L3KM1FU1KHM1QS主电路KM2控制电路按钮连锁SB2SB1按钮联锁正反转控制的操作过程演示中新口腔FU2KHSB0SB1KM1SB2KM2KM1KM2L1L2L3KM1FU1KHM1QS主电路KM2控制电路按钮连锁SB2SB1按钮联锁正反转控制的操作过程演示中新口腔KH主电路控制电路FU2KHSB0SB1KM1SB2KM2KM1KM2思考：带双重联锁的正反转控制电路SB2SB1KM2KM1按钮连锁接触器连锁L1L2L3KM1FU1M1QSKM2中新口腔思考：带双重联锁的正反转控制电路结构特点：在上一套电路的基础上，改换一对具有两组触头的起动按钮，并将常闭触头串接在对方的回路中,形成机械互锁。即使电气闭锁失灵，KM1和KM2也不会同时得电，增加了互锁的可...
