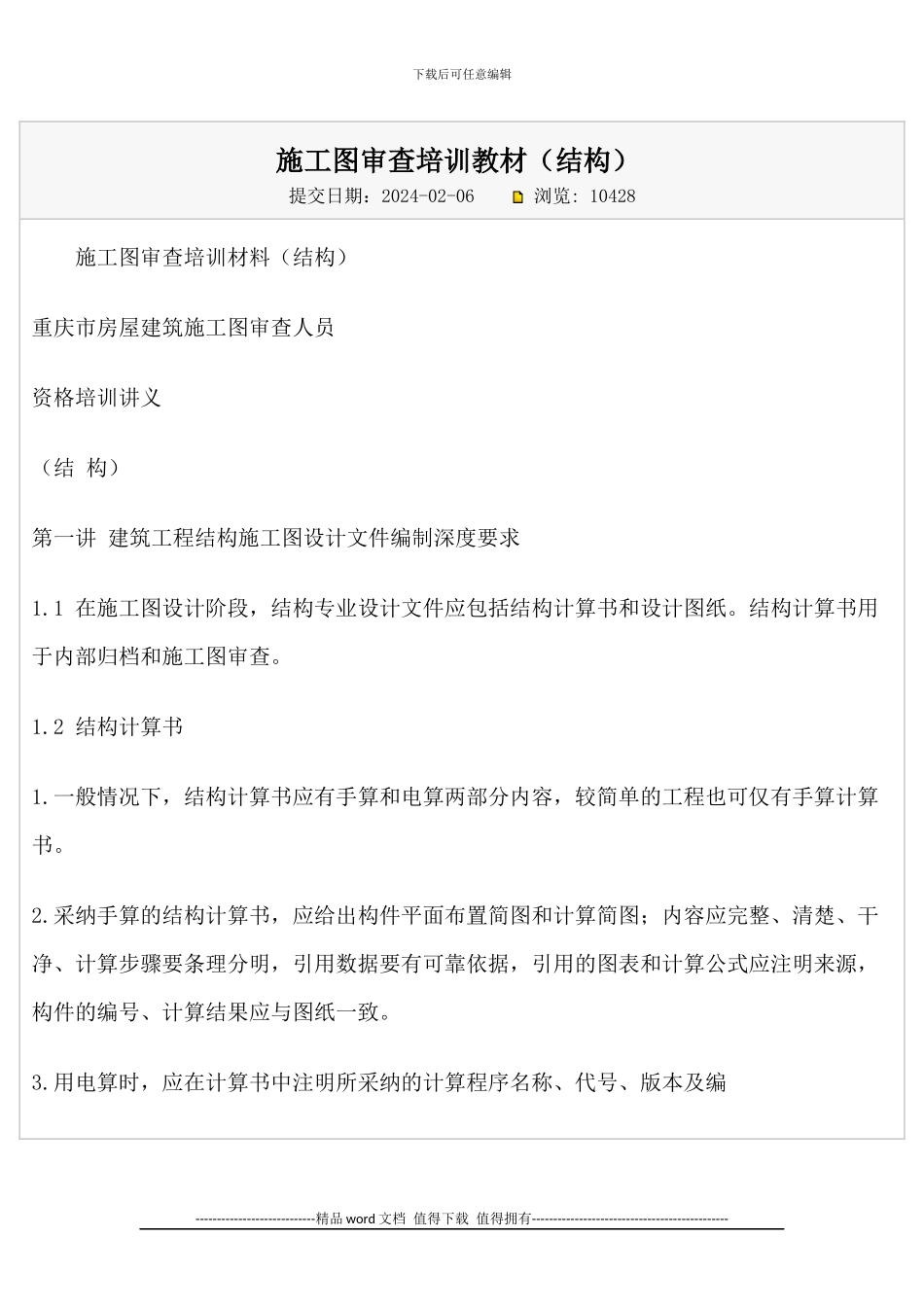

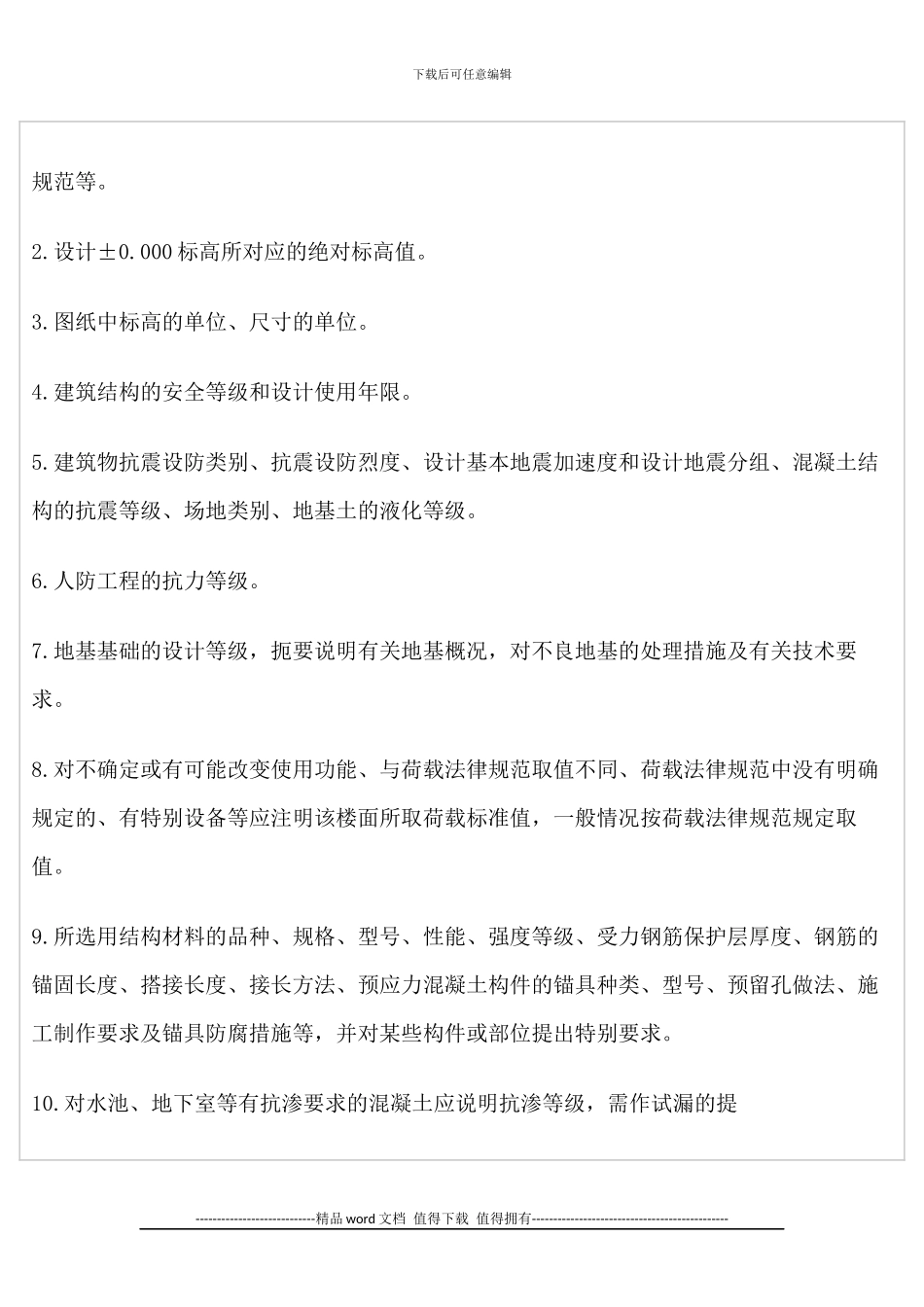

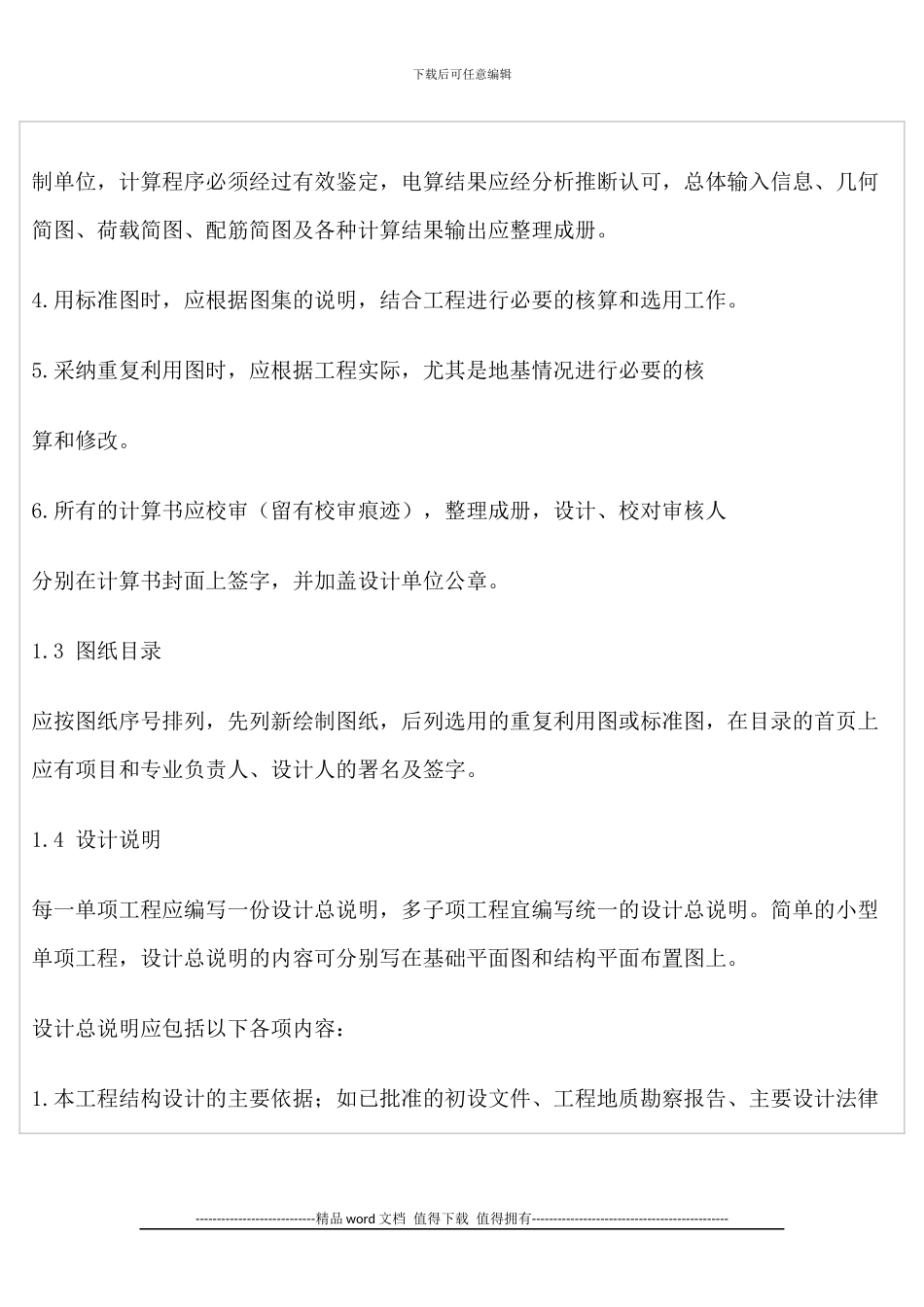

下载后可任意编辑施工图审查培训教材（结构） 提交日期：2024-02-06 浏览: 10428 施工图审查培训材料（结构） 重庆市房屋建筑施工图审查人员 资格培训讲义 （结 构） 第一讲 建筑工程结构施工图设计文件编制深度要求 1.1 在施工图设计阶段，结构专业设计文件应包括结构计算书和设计图纸。结构计算书用于内部归档和施工图审查。 1.2 结构计算书 1.一般情况下，结构计算书应有手算和电算两部分内容，较简单的工程也可仅有手算计算书。 2.采纳手算的结构计算书，应给出构件平面布置简图和计算简图；内容应完整、清楚、干净、计算步骤要条理分明，引用数据要有可靠依据，引用的图表和计算公式应注明来源，构件的编号、计算结果应与图纸一致。 3.用电算时，应在计算书中注明所采纳的计算程序名称、代号、版本及编 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑制单位，计算程序必须经过有效鉴定，电算结果应经分析推断认可，总体输入信息、几何简图、荷载简图、配筋简图及各种计算结果输出应整理成册。 4.用标准图时，应根据图集的说明，结合工程进行必要的核算和选用工作。 5.采纳重复利用图时，应根据工程实际，尤其是地基情况进行必要的核 算和修改。 6.所有的计算书应校审（留有校审痕迹），整理成册，设计、校对审核人 分别在计算书封面上签字，并加盖设计单位公章。 1.3 图纸目录 应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图或标准图，在目录的首页上应有项目和专业负责人、设计人的署名及签字。 1.4 设计说明 每一单项工程应编写一份设计总说明，多子项工程宜编写统一的设计总说明。简单的小型单项工程，设计总说明的内容可分别写在基础平面图和结构平面布置图上。 设计总说明应包括以下各项内容： 1.本工程结构设计的主要依据；如已批准的初设文件、工程地质勘察报告、主要设计法律----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑规范等。 2.设计±0.000 标高所对应的绝对标高值。 3.图纸中标高的单位、尺寸的单位。 4.建筑结构的安全等级和设计使用年限。 5.建筑物抗震设防类别、抗震设防烈度、设计基本地震加速度和设计地震分组、混凝土结构的抗震等级、场地类别、地基土的液化等级。 6.人防工程的抗力等级。 7....
