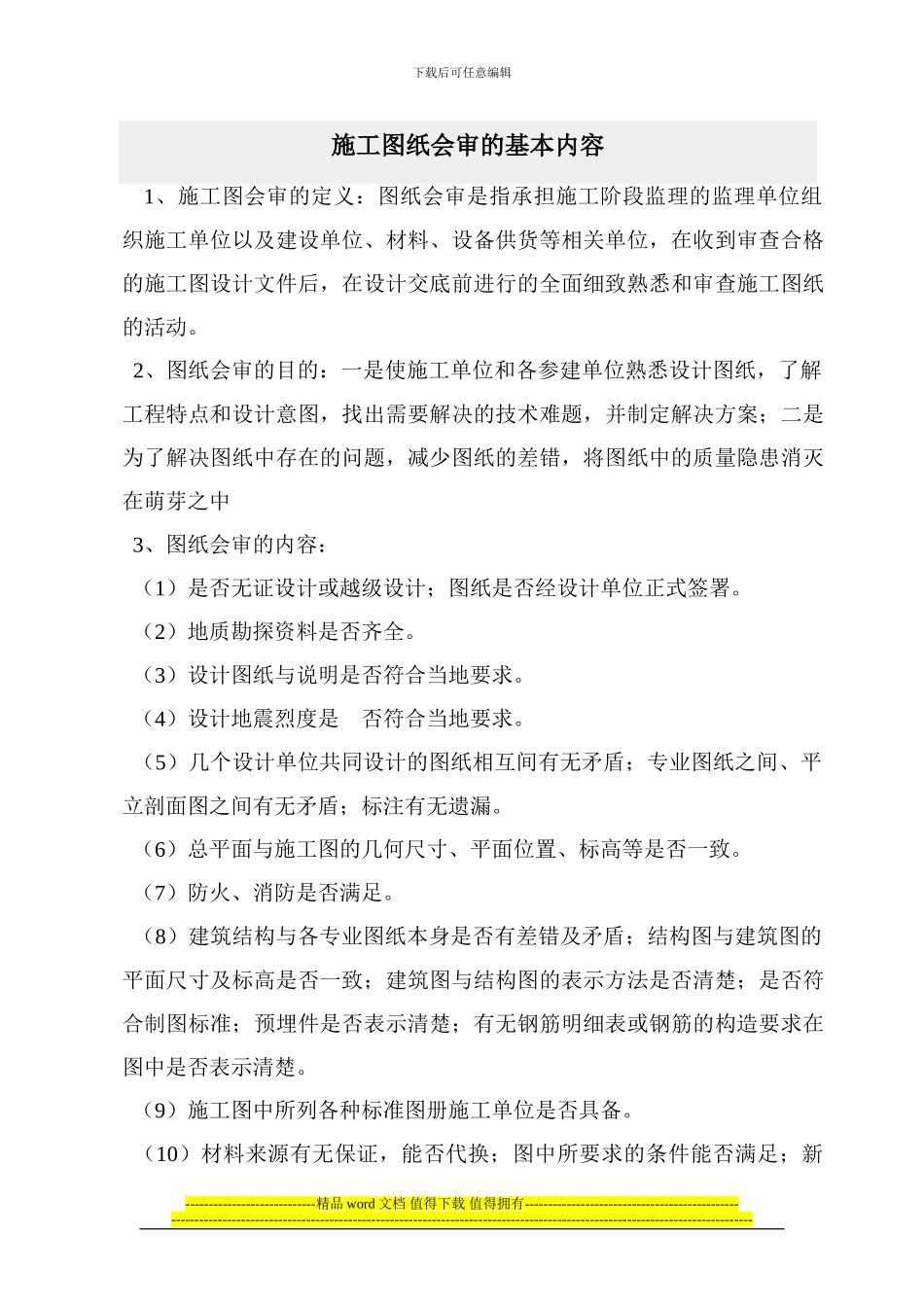

下载后可任意编辑施工图纸会审的基本内容1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。 2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中 3、图纸会审的内容： （1）是否无证设计或越级设计；图纸是否经设计单位正式签署。 （2）地质勘探资料是否齐全。 （3）设计图纸与说明是否符合当地要求。 （4）设计地震烈度是 否符合当地要求。 （5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。 （6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。 （7）防火、消防是否满足。 （8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。 （9）施工图中所列各种标准图册施工单位是否具备。 （10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑材料、新技术的应用是否有问题。 （11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的核技术问题，或容易导致质量、安全、工程费用增加等方面的问题。 （12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。 （13）施工安全、环境卫生有无保证。 （14）图纸是否符合监理大纲所提出的要求。 4、 会审的程序： 图纸会审应开工前进行。如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。 5.图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条讨论→形成会审记录文件→签字、盖章后生效。 5.2 图纸会审前必须组织预审。阅图中发现的...
