施工手册第二十一章构筑物工程21-2-水塔VIP免费

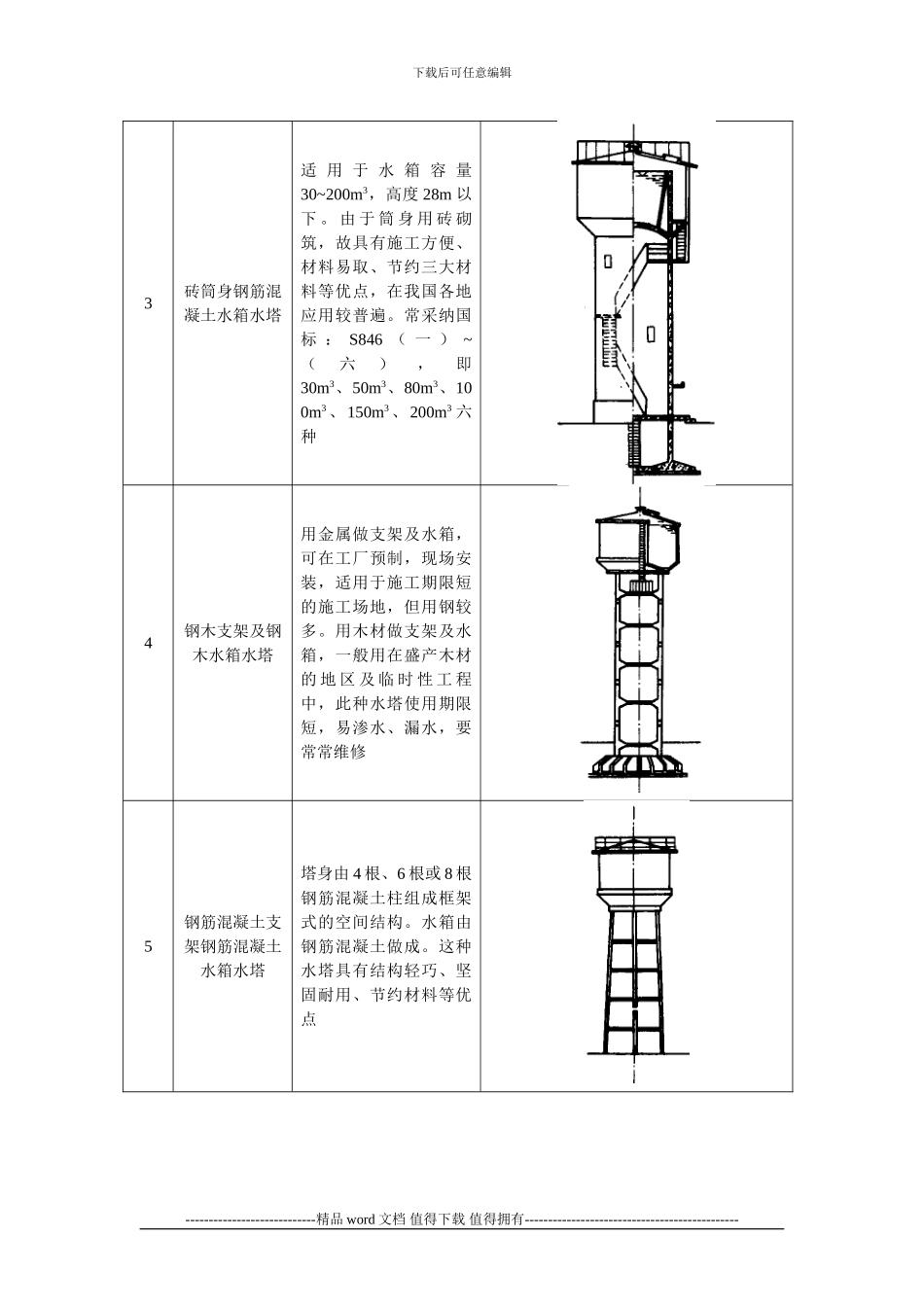

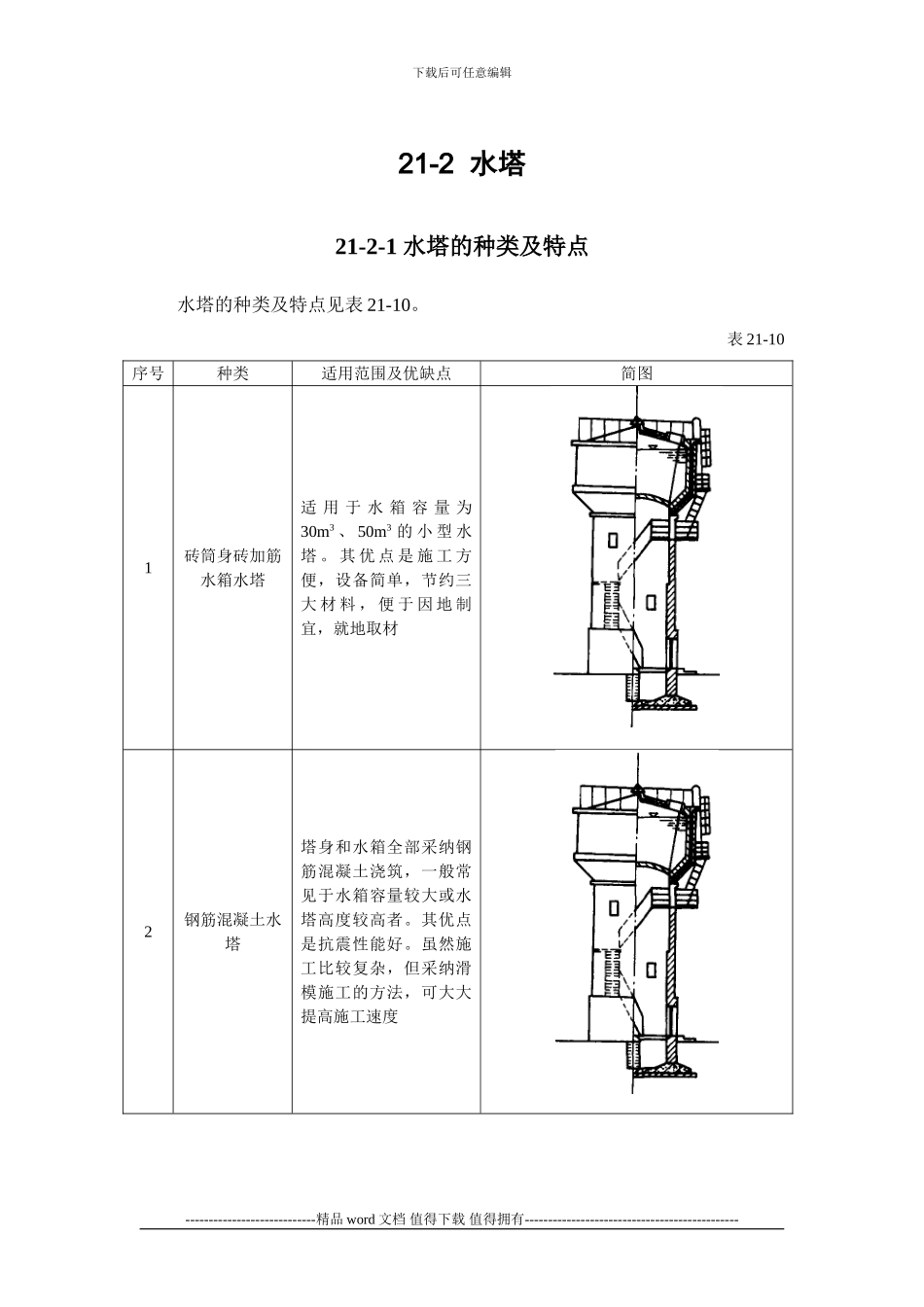

下载后可任意编辑21-2 水塔21-2-1 水塔的种类及特点水塔的种类及特点见表 21-10。表 21-10序号种类适用范围及优缺点简图1砖筒身砖加筋水箱水塔适 用 于 水 箱 容 量 为30m3 、 50m3 的 小 型 水塔 。 其 优 点 是 施 工 方便，设备简单，节约三大 材 料 ， 便 于 因 地 制宜，就地取材2钢筋混凝土水塔塔身和水箱全部采纳钢筋混凝土浇筑，一般常见于水箱容量较大或水塔高度较高者。其优点是抗震性能好。虽然施工比较复杂，但采纳滑模施工的方法，可大大提高施工速度----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑3砖筒身钢筋混凝土水箱水塔适 用 于 水 箱 容 量30~200m3，高度 28m 以下 。 由 于 筒 身 用 砖 砌筑，故具有施工方便、材料易取、节约三大材料等优点，在我国各地应用较普遍。常采纳国标 ： S846 （ 一 ） ~（六），即30m3、50m3、80m3、100m3、150m3、200m3 六种4钢木支架及钢木水箱水塔用金属做支架及水箱，可在工厂预制，现场安装，适用于施工期限短的施工场地，但用钢较多。用木材做支架及水箱，一般用在盛产木材的 地 区 及 临 时 性 工 程中，此种水塔使用期限短，易渗水、漏水，要常常维修5钢筋混凝土支架钢筋混凝土水箱水塔塔身由 4 根、6 根或 8 根钢筋混凝土柱组成框架式的空间结构。水箱由钢筋混凝土做成。这种水塔具有结构轻巧、坚固耐用、节约材料等优点----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑6装配式水塔装配式水塔由钢丝网水泥水箱、装配式预应力钢筋混凝土抽空杆件支架及板式基础组成，除基础现浇外，水箱和支架杆件均为预制吊装。这 种 水 塔 具 有 节 约 材料、缩短工期、便于机械化施工等优点7钢筋混凝土倒锥壳水塔塔身为钢筋混凝土（可采纳滑模施工），倒锥壳钢筋混凝土水箱就地预制，利用液压提升设备提升到设计高度后，用钢梁固定，再进行防水处理。这种水塔具有结构紧凑、造型美观、施工期短等优点8烟囱水塔利用烟囱作为水塔的塔身，将水箱套在烟囱筒身上，水箱常用钢筋混凝土制作。这种水塔由于 不 需 另 做 塔 身 ， 所以，节约了材料，减少了投资，并具有一定的保温效果----------------------------精品 word 文档 值得下载 值...
